Plaats van herkomst:
China
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
nr.
contacteer ons

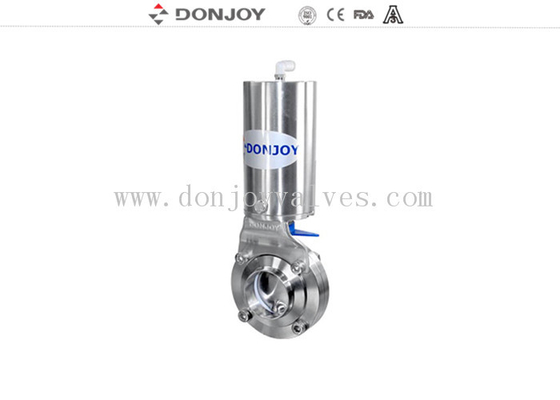

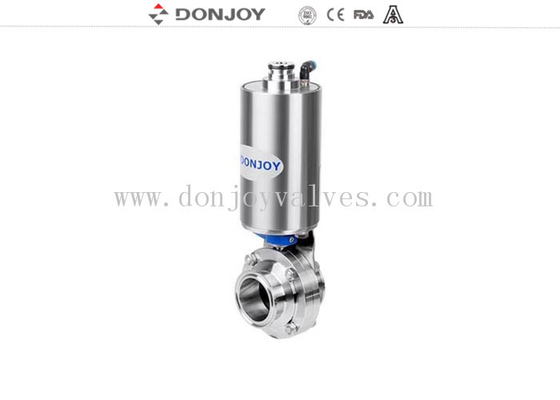

DN10-DN300 sanitaire lassenvleugelkleppen met Pneumatische Acuator
Technische Parameters
|
|||
Staalmateriaal |
Product nat gemaakte staaldelen |
AISI 304 of 316L (1,4306/1,4404) |
Verstrekt met materiaal inspectierapport |
Andere staaldelen |
AISI 304 |
||
Verbindingsmateriaal |
Norm |
EPDM |
Alle verbindingsmaterialen voldoen met FDA 21CFR117.2600 |
Opties |
VMQ/Viton (FPM) | ||
Druk |
Werkdruk |
≤145psi (10bar) |
|
Leveringsdruk voor luchtactuator |
70 ~ 116psi (5 ~ 8bar) |
||
Temperatuur |
Het werk temperatuur |
EPDM: 14 ~ 248°F (- 10 ~ 120°C) VMQ (Silicone): -58 ~ 356°F (- 50 ~ +180°C) Viton (FPM): -22 ~ 428°F (- 30 ~ +220°C) |
|
Sterilisatietemperatuur |
150°C (302°F), Max. 20 min |
||
Oppervlaktebehandeling |
Binnenoppervlaktebehandeling |
Ra 16 ~ 32µin (0,4 ~ 0.8µm) |
|
Buitenoppervlaktebehandeling |
Ra 32 ~ 64µin (0,8 ~ 1.6µm) |
||
Verbinding |
Beëindigenverbindingen: uiteinde-gelaste, sanitaire ingepaste klem, mannetje en wijfje, op verzoek van een flens voorzien, I-Lijn of anderen. |
||
Actuator |
Normaal Gesloten (NC) - Lucht om aan het sluiten te openen en op te springen; Open normaal (NO) - Lucht voor de te openen dicht en lente; Lucht-lucht (aa) - Lucht, lucht voor het sluiten te openen. |
Sanitaire Vleugelkleppen
De sanitaire vleugelklep wordt ook geroepen als hygiënische die vleugelklep die een type van datatransportbesturingapparaat is, wordt gebruikt om een vloeistof te maken beginnen of ophouden door een sectie van pijp te vloeien.
Sanitair vleugelkleppengebruik:
Worden de Donjoy sanitaire vleugelkleppen wijd gebruikt aan de chemische industrie, de aardolie, de metallurgie, het loodgieterswerk, het voedsel, het bio-geneesmiddel en de chemische industrieën; De vleugelklep van het Donjoyroestvrije staal, sanitaire montage is de producten van uitstekende kwaliteit, kan voor zuivelfabriek, geneesmiddel, bier, drank, eetbare olie en andere industrieën worden gebruikt om aan hun professionele vereisten te voldoen.
Voordelen van Donjoy de sanitaire vleugelkleppen:
Heeft de Donjoy sanitaire vleugelklep vele voordelen zoals verwijderbare verbinding, eenvoudige structuur en gemakkelijk onderhoud;
Zijn de rubberverbindingen van de Donjoyvleugelklep en de klepplaten hoog - kwaliteitsstukken om de de gebruiksprestaties en levensduur te verzekeren; De Donjoykleppen kunnen kleplichaam en schijfmaterialen zoals AISI 304 of AISI 316L, de materialen van 304Land 316, geautomatiseerde of handverrichtingsklep volgens uw verzoeken verstrekken.
Toepassing:
DONJOY is sanitaire pneumatische vleugelklepactuator met uiteinde-las einden, die wijd in de systemen van procesleidingen voor isolatie en controle wordt gebruikt. de vleugelklep werkt automatisch.
Specificatie:
Beschikbare grootte: 1/2“ AAN 12“ (1/2“, 3/4“, 1“, 1 1/2“, 2“, 2 1/2“, 3“, 4“, 5“, 6“, 8“, 10“, 12“) DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Materiaal: Het kleplichaam en het schijfmateriaal kunnen AISI 304 of AISI 316L zijn, zijn 304L en 316 materialen op verzoek beschikbaar.
Max. werkdruk: 145psi (10bar) voor DN25/1“ - DN100/4“; 116psi (8bar) voor DN125/5“ - DN150/6“; 73psi (5bar) voor DN200/8“ - DN300/12“.
Verrichting: SS304 verticale actuator, (normaal dichte) NC/GEEN (normaal open) het lucht-lucht) type/van aa (voor kiest van.
De druk van de luchtlevering: 70-116psi (5-8bar)
Temperatuurwaaier: 14 ~ 248°F (- 10 ~ 120°C) met EPDM-zetel, -58 ~ 356°F (- 50 ~ +180°C) de zetel met van VMQ (Silicone).
Beëindigenverbindingen: uiteinde-gelast/uiteinde-gelast.
Oppervlaktebehandeling: Ra 16 ~ 32µin (0,4 ~ 0.8µm), Ra 32µin is het gebrek.
Opties:
Het kleplichaam en het schijfmateriaal kunnen AISI 304 of AISI 316L zijn, zijn 304L en 316 materialen op verzoek beschikbaar. De zetel en de pakking kunnen EPDM, VMQ (Silicone) zijn of Viton (FPM), allen die aan de verbinding van FDA voldoen 21CFR177.2600.End kan zijn uiteinde-gelaste, sanitaire op verzoek van een flens voorzien ingepaste tri-klem, I-Lijn of anderen. Handvatten: het handvat van de 4 positietrekkracht; multi-positiehandvat met plastic dekking of in zuiver
roestvrij staal.
Actuators om automatische verrichting te bereiken:
pneumatische roestvrij staalactuator (verticaal type), pneumatische aluminiumactuator (horizontaal type), en elektrische actuator.
NC gewerkt: normaal gesloten (ontbreek gesloten)-de te openen lucht, springt aan het sluiten op
In werking gesteld GEEN: normaal open (ontbreek open)-lucht aan dicht, de te openen lente
In werking gesteld aa: dubbelwerkend-lucht, lucht voor het sluiten te openen
Klep intelligente controle: positiesensor, c-Hoogste controlemechanisme, c-Hoogste controlemechanisme (zoals-I)
Normen: DIN, 3A, SMS, ISO/IDF, BS/RJT, EN ASME/BPE
