Plaats van herkomst:
China
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
NO.CDF100Q2
contacteer ons

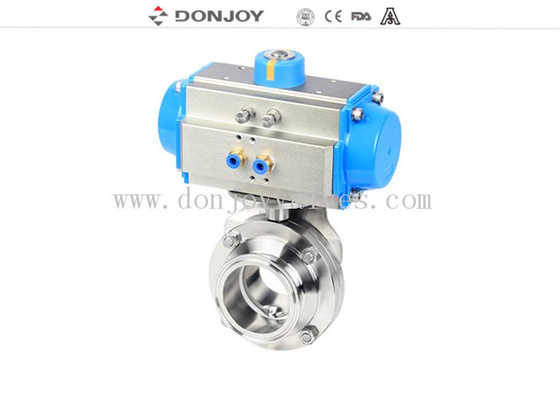

Sanitaire Pneumatische Vleugelkleppen 10“ met Dubbelwerkend Aluminiumactuator Roestvrij staal 304 316L
Specificaties
Productnaam: |
Sanitaire 10“ Pneumatische Vleugelkleppen met Dubbelwerkend Aluminiumactuator Roestvrij staal 304 316L |
Het Materiaal van het kleplichaam: |
SS304/316L |
Verbindingsmateriaal: |
EPDM (NORM) FPM/SILICON/NBR, FDA177.2600 |
Max Working Pressure: |
10Bar |
Max.Working Temperatuur: |
120 graad C |
Beschikbare grootte: |
DN10-DN300, 1/2“ - 12“ |
Beschikbare verbinding: |
Klem/lassen/draad/flens/speciale verbinding |
Beschikbare norm: |
3A/DIN/SMS/RJT/ISO/IDF |
Gewerkt: |
Pneumatisch |
Controle: |
Slim klepinstelmechanisme/c-HOOGSTE controle/positiesensor |
Certificaat: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO |
Bereik Application: |
Zuivelfabriek, voedsel, drank, apotheek, schoonheidsmiddel, enz. |
Verpakkingsdetails: |
Bellenpak voor elke klep. De buitenverpakking is karton of triplexgevallen. Of vanaf het verzoek van klanten. |
Leveringsdetails: |
Gewoonlijk binnen 20 dagen na neer het ontvangen van T/T - betaling. |
Gegevens
Pneumatische actuator datum
Dubbelwerkende pneumatische actuator Torsielijst | |||||
Grootte | Torsie (N.M) | Adviseer klepgrootte | |||
Vleugelklep | Kogelklep | 3 manierkogelklep | Industriële klep | ||
DJ052 | 21 |
DN10-DN50, 0,5“ - 2“ |
DN10-DN32, 0,5“ - 1,25“ |
N/M | N/M |
DJ063 | 37 |
DN65-DN80, 2.5“ - 3,5“ |
DN40-DN50, 1.5“ - 2“ |
DN25-DN32, 1“ - 1,25“ |
DN25,1“ |
DJ075 | 59 | DN100,4“ | 2.5“ |
DN40-DN50, 1.5“ - 2“ |
DN32-DN40, 1.25“ - 1,5“ |
DJ083 | 74 |
DN125-DN150, 5“ - 6“ |
DN65,3“ | DN65,2.5“ | DN50,2“ |
DJ092 | 114 | DN200,8“ | DN80 | 3“ | DN65,2.5“ |
DJ105 | 170 |
DN250-DN300, 10“ - 12“ |
DN100,4“ | DN80 | DN80,3“ |
DJ125 | 292 | N/M | DN125,5“ | DN100,4“ | DN100,4“ |
DJ140 | 439 | N/M | DN150,6“ | N/M | DN150,6“ |
DJ160 | 669 | N/M | DN200,8“ | N/M | DN200,8“ |
Enige acteren pneumatische actuator Torsielijst | |||||
Grootte | Torsie (N.M) | Adviseer klepgrootte | |||
Vleugelklep | Kogelklep | 3 manierkogelklep | Industriële klep | ||
Dj052-s | 12.5-8.5 |
DN10-DN32, 0,5“ - 1,25“ |
DN10-DN15, 0,5“ - 0,75“ |
N/M |
DN10-DN15, 0,5“ - 0,75“ |
Dj063-s | 21.2-13.7 |
DN40-DN50, 1.5“ - 2“ |
DN25,1“
|
DN25,1“ | DN25,1“ |
Dj075-s | 292.2-21.2 | DN65,2.5“ - 3“ | DN32,1.25“ |
DN32,1.25“
|
DN32-1.25“ |
Dj083-s | 46.5-31.6 | DN80,3.5“ | DN401.5“ | DN40,1.5“ | DN40,1.5“ |
Dj092-s | 69.3-46.7 | DN100,4“ | DN50,2“ | DN50,2“ | DN50,2“ |
Dj105-s | 99-63 |
DN200-DN250
|
DN65,2.5“ | N/M | DN65,2.5“ |
Dj125-s | 159-105 | N/M | DN80,3“ | DN80,3“ | N/M |
Dj140-s | 260-172 | N/M | DN100,4“ | DN100,4“ | DN80,3“ |
Dj160-s | 422-279 | N/M | N/M | N/M | DN100,4“ |
Materiaal
Het materiaal verbond aan anderen: AISI 316L/1,4404
Het materiaal in ander deel: AISI 304
Zegelring: EPDM FDA 177.2600
De Inernaloppervlakte eindigt: Ra ≤ 0.8μm
Het buitenoppervlak eindigt: CNC het fijne machinaal bewerken
Opties
Pakking: NBR/MVQ/FPM
Pneumatische actuator van dubbelwerkend

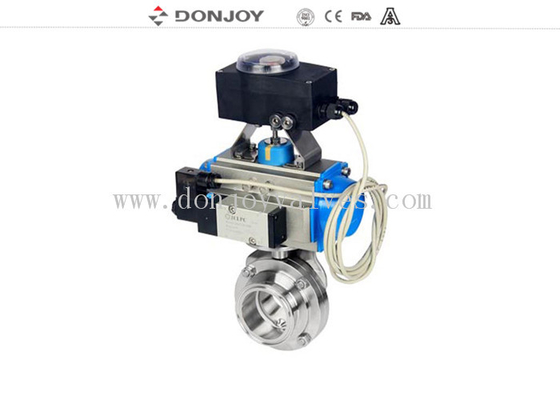

Aanleidinggevende positiesensor

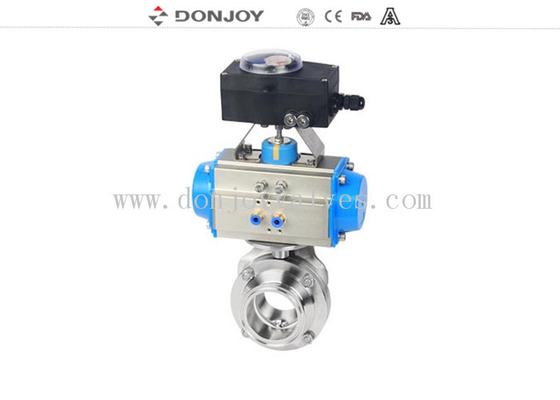

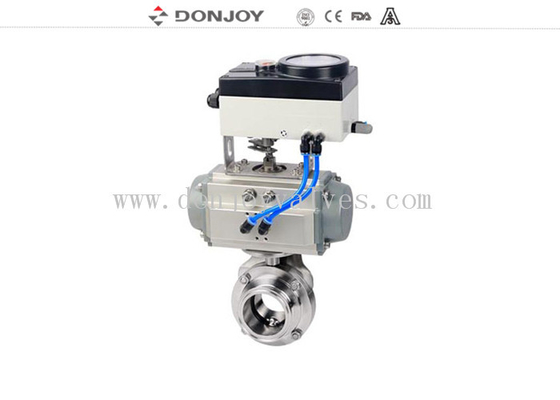

C - HOOGSTE controlehoofd
Positiesensor
Verbindingstype: SMS, RJT, DIN, 3A, Vastgeklemd, gelast en ingepaste ISO, enz.
Handvatselectie
Two-position handvat;
three-position handvat;
vier-positie trekkrachthandvat;
multi-positie plastic handvat;
het handvat van het multi-positieroestvrije staal;
Verpakkingsdetails
Bellenpak voor elke klep.
De buitenverpakking is karton of triplexgevallen.
Of vanaf het verzoek van klanten.
Leveringsdetails
Gewoonlijk binnen 20 dagen na neer het ontvangen van T/T - betaling.
