Plaats van herkomst:
CHINA
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
C-hoogste-1421/1721
contacteer ons

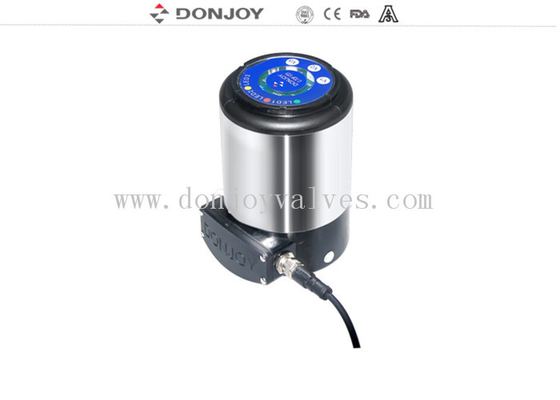

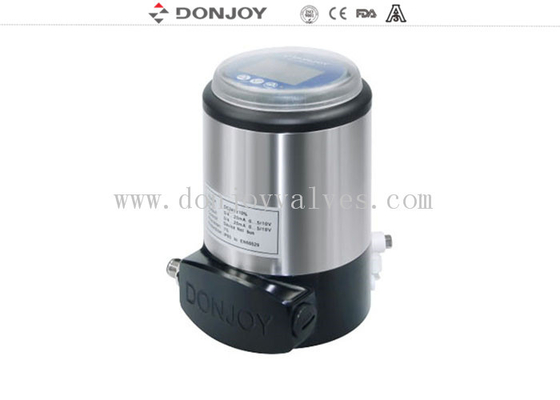

Sanitaire de c-BOVENKANT van het materiaalcontrolemechanismen van het voedselroestvrije staal pneumatische open en dichte controleklep
SPECIFICATIE
Productnaam |
Controlemechanisme |
Middel |
Gesmeerde samengeperste lucht, inerte gassen |
Max. het Werk temperatuur |
70℃ |
Werkdruk |
1.5 bar - 7 bar (22PSI aan 102PSI) |
Schakelaar |
G1/8“ |
Mate van bescherming |
IP67 |
Luchtstroom |
200NL |
Slag |
Min. 3mm; Max. 70mm |
Max. C - HOOGSTE eenheden |
31 C - HOOGSTE eenheden |
Verbindende kabel |
2m |
ZOALS-I BUS |
max. lengte: 1m |
Functie |
Voor het controleren van kleppositie |
Eigenschap |
Aanleidinggevende positiesensor |
Model het kiezen lijst
Controlemechanisme c-BOVENKANT 1421/1721 (adviseer versie) | |||
Inputcontrole | Adviseer actuator | Outputsignaal | |
1 solenoïdeklep | enige acteren pneumatische actuator | PNP 2 postiion 4-20mA | |
2 solenoïdekleppen | Dubbelwerkende pneumatische actuator | PNP 2 positie 4-20mA | |
3 solenoïdekleppen | voor het mengen van bewijsklep | PNP 3 positie 4-20mA | |
3 solenoïdekleppen | voor mixing-bewijsklep | PNP 4 positie (met inbegrip van de externe sensor van 1pc) 4-20mA |
Controlemechanisme c-BOVENKANT 1421/1721 (versie zoals-I bus-V3.0 van het Busprotocol) | |||
Inputcontrole | Adviseer actuator | Outputsignaal | |
1 solenoïdeklep | enige acteren pneumatische actuator | PNP 2 postiion 4-20mA | |
2 solenoïdekleppen | Dubbelwerkende pneumatische actuator | PNP 2 positie 4-20mA | |
3 solenoïdekleppen | voor het mengen van bewijsklep | PNP 3 positie 4-20mA |
Toepassingen
C - De BOVENKANT is een pneumatisch controlemechanisme dat wordt ontworpen om een optimale controleklep te verzekeren.
Het is compatibel met het meeste PLC automatisch systeem. In de industrie van voedsel, drank, apotheek,

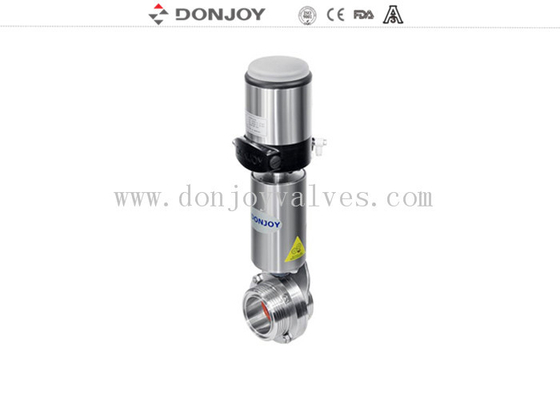

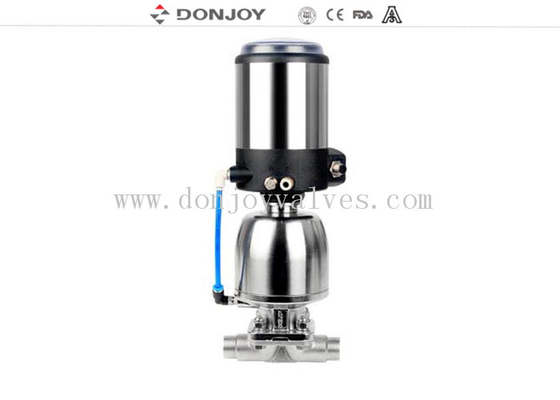

het zou aan allerlei pneumatische kleppen zoals de klep van het mengselbewijs, vleugelklep, kogelklep, diafragmaklep, het omkeren klep en bolklep enz. kunnen worden geïnstalleerd.
Ontwerp en eigenschappen
Aansluitend sensoren aan solenoïdeklep (actuator) gemakkelijk, fastly en economisch langs ZOALS - I-BUS het beheersen.
Aangezien de kabels grotendeels zijn verminderd, installatie en geschikter geworden beginnen.
Bovendien, de begintijd wordt verkort, en sommige verborgen problemen in de installatie kunnen worden vermeden. De delen zijn hetzelfde als standaardc - BOVENKANT. Het enige veranderde deel is de ingebouwde kaart. ZOALS - I-de schakelaar van de isolatievervanging en de kabelschakelaar zelf.
C - De HOOGSTE eenheid van de Klepcontrole - - 2014
Verplaatsings regelende versie
Model |
Sensor |
Solenoïdeklep |
Macht |
Verbinding |
Opmerkingen |
1421-05-S1-V1 |
1 |
1 |
Gelijkstroom. 24V |
Kabelverbinding |
Enig acteren |
1421-05-S1-V2 |
1 |
2 |
Gelijkstroom. 24V |
Kabelverbinding |
Dubbelwerkend |
1421-05-S1-V3 |
1 |
3 |
Gelijkstroom. 24V |
Kabelverbinding |
Drie gevolgen (de klep van het mengselbewijs) |
1421-05-S1-v1-ZOALS |
1 |
1 |
Gelijkstroom. 24V |
ZOALS-I BUS |
Enig acteren |
1421-05-S1-v2-ZOALS |
1 |
2 |
Gelijkstroom. 24V |
ZOALS-I BUS |
Dubbelwerkend |
1421-05-S1-v3-ZOALS |
1 |
3 |
Gelijkstroom. 24V |
ZOALS-I BUS |
Drie gevolgen (de klep van het mengselbewijs) |
Mechanische regelende versie
Model |
Sensor |
Solenoïdeklep |
Macht |
Verbinding |
Opmerkingen |
142105S1V1M |
1 |
1 |
Gelijkstroom. 24V |
Kabelverbinding |
Enig acteren |
142105S1V1M |
2 |
1 |
Gelijkstroom. 24V |
Kabelverbinding |
Enig acteren |
142105S1V2M |
2 |
2 |
Gelijkstroom. 24V |
Kabelverbinding |
Dubbelwerkend |
142105S1V3M |
3 |
3 |
Gelijkstroom. 24V |
Kabelverbinding |
Drie gevolgen (de klep van het mengselbewijs) |
1421-05-S1-v1-zoals-m |
1 |
1 |
Gelijkstroom. 24V |
ZOALS-I BUS |
Enig acteren |
1421-05-S1-v1-zoals-m |
2 |
1 |
Gelijkstroom. 24V |
ZOALS-I BUS |
Enig acteren |
1421-05-S1-v2-zoals-m |
2 |
2 |
Gelijkstroom. 24V |
ZOALS-I BUS |
Dubbelwerkend |
1421-05-S1-v3-zoals-m |
3 |
3 |
Gelijkstroom. 24V |
ZOALS-I BUS |
Drie gevolgen (de klep van het mengselbewijs) |
Installatie
Productvertoning
