Plaats van herkomst:
CHINA
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
TUL/TUR
contacteer ons
Video

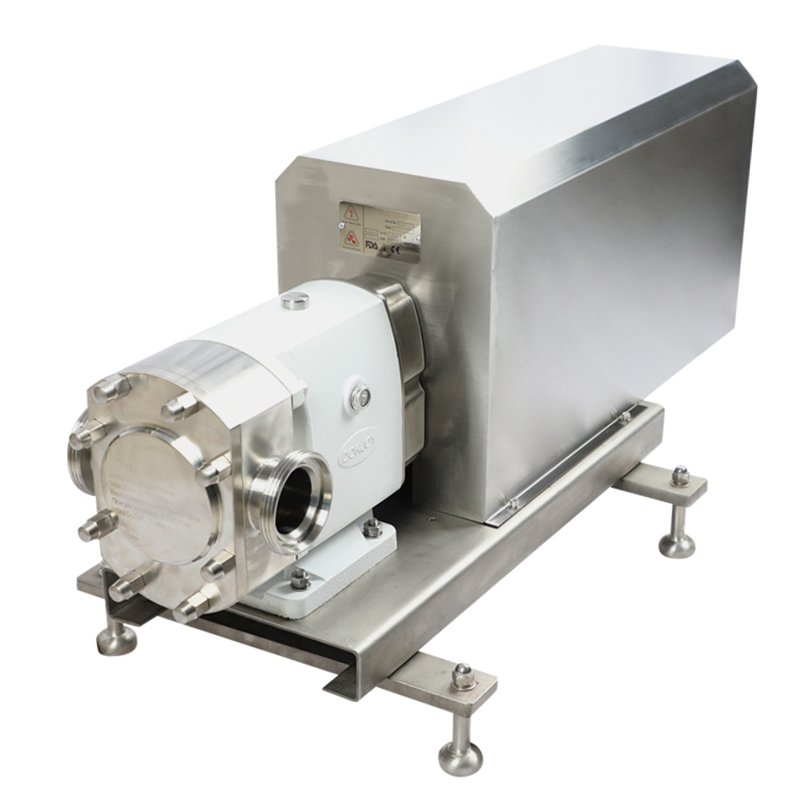

TUL-20 zuiverheid lobbenpomp brengt hoge viscositeit over met motorkap
Technisch kenmerk

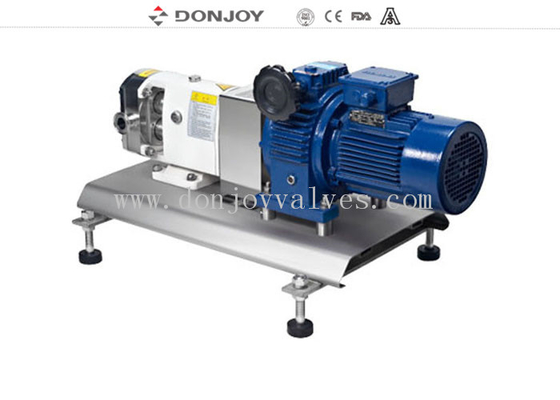

A. Maual continu variabele transmissie
B. Frequentieregelaar past de motorversnellingsbak aan
C. Uitgangstransmissie met vaste snelheid
Beschrijving
Opties
1. Mechanische afdichting: SIC / SICE / EPDM, TC / TC, EPDM
2. Enkele afdichting, dubbele mechanische afdichting
3. Rotors: rotor met 2 bladeren, rotoren met 3 bladeren, vlinderrotoren, enkele vlinderrotoren
4. Pakking: FPM (Viton), NBR, EPDM
5. Ontlastklep bij voordeksel r externe by-pass
6. Ingebouwde veiligheidsklep
7. Warmtemantel aan het uiteinde
8. Compleet warmtejack
9. Verticale TUR-serie of horizontale TUL-serie
10. Verschillende schijven en oplossingen
11. Montage op RVS grondplaat
12. Aansluiting: Klem (DIN32676,3A,ISO), Draad (DIN,SMS,RJT,IDF), Stomplas, Flens
13. Motortype B5 motorfrequentie 50HZ, 60HZ
14. Spanning(v)220-240, 360-400, 420-460, 630-690
Specificaties
|
Productnaam: |
TUL-60 draaizuigerpomp met mechanische handregelmotor met motor voor honing |
|
Materiaal: |
SS304/SS316L/1.4301/1.4404 |
|
Verbindingsmateriaal: |
SIC/SIC/EPDM (standaard, FDA-goedkeuring) |
|
Max.Stroom: |
62 m3/u / 395 GPM |
|
Max. druk: |
12bar/174PSI |
|
Max.toerental: |
1450 tpm |
|
Rotortype: |
2-bladig, 3-bladig, vlinder, signaalvlinder |
| Installatie | Kan worden geïnstalleerd met een frequentieomvormer |
| frequentie omzetter | Optioneel |
|
Mechanische verzegeling: |
SIC/SiC/EPDM (standaard) |
|
Spanning: |
110V, 220V, 380V |
|
Motor: |
ABB, NAAI, 50 Hz/60 Hz |
|
Oppervlakte behandeling: |
Binnen gepolijst en buiten gezandstraald |
|
Beschikbare verbinding: |
Klem, draadstuiplas, flens |
|
Standaard verkrijgbaar: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Bediend: |
Elektrisch |
|
Certificaat: |
3A/54-02 (1580), PED/97/23/EG, |
|
Toepassingsgebied: |
Zuivelproducten, voedsel, drank, apotheek, cosmetica, enz |
Ontwerp en functies
1. Horizontale TUL, Vetrische TUR
2. Constructie met kale as
3. Hygiënisch ontwerp van de bevestiging van de rotoren
4. Sanitaire mechanische afdichting, eenvoudige reiniging en onderhoud
5. Toegepast op CIP-reiniging en sic-sterlisatie
6. volgens de VS 3A-standaard
Toepassingen
Deze pomp is geschikt voor het overbrengen van zowel stroperige als laag-vloeibare media in de voedselverwerkende, cosmetische en farmaceutische industrie.
Principes
1. Terwijl de lobben roteren, wordt de ruimte aan de zuigzijde groter naarmate de ene lob zich op afstand van de andere bevindt, waardoor een gedeeltelijk vacuüm ontstaat dat de vloeistof naar de pompkamer zuigt.
2. Terwijl ze door de assen worden geroteerd, wordt elke lob achtereenvolgens gevuld en wordt de vloeistof naar de perszijde verplaatst. De kleine openingen tussen de mantels en tussen de lobben en de wanden van het pomplichaam zorgen ervoor dat de ruimtes naar behoren worden gevuld.
3. Het pomphuis is volledig gevuld en de vloeistof ontsnapt via de tanden van de lobben en wordt tegen de wanden van de ruimtes gedrukt.Wat bijdraagt aan de pompaciton.
POMPINLAAT- EN UITLAATAANSLUITING
Pompmodel en gewicht
| PUMP-model | Ingaande askoppel (NM) | Maximale axiale radiale belasting (N) | Aansluitmaat binnendiameter [mm] |
Aanbevolen maximale theoretische zachte deeltjesgrootte [mm] |
Gewicht kale pomp [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47,8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47,8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59,5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72,2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72,2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72,2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97,6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Lobbenpomp Curve
Tekening van lobbenpomp
Concurrentie voordeel
“DONJOY is het enige bedrijf dat negen productseries heeft doorstaan door de Amerikaanse 3A-certificeringsorganisatie op het gebied van Aziatische sanitaire pompen en kleppen.”
