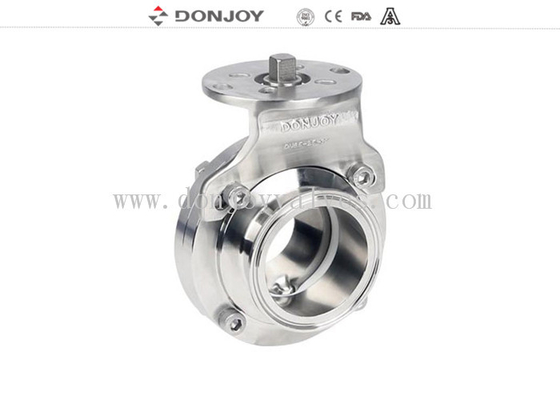

1,5 Duim - de hoge vleugelkleppen van het kwaliteitsroestvrije staal 316l met ISO5211-steun

1,5 hoge Duim - - de vleugelkleppen van het kwaliteitsroestvrije staal met ISO5211-steun

Technische Beschrijvingen
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. Druk: 0.2Bar
Het werk Temperatuur: -10C° aan +120 Graad (EPDM)

Specificatie

Ontwerp en Eigenschappen
Compact en robuust Ontwerp
Beschikbare grootte DN25-DN250 (1/2“ - 10“)
Het multi-positiehandvat is geschikt tot DN100/4“
De trekkrachthand is geschikt tot DN25-DN300 (1/2“ - 12“) PED97/23EC FDA.177.2600
Het kleplichaam kan met om het even welk soort verbinding veranderlijk zijn

Verbinding
Vastgeklemd, gelast en ingepast enz.
Norm: RTJ, ISO, ISO1127, IDF, DUIM, SMS, DIN, BPE…
Toepassing: Gebruikt in voedselbereiding, apotheek en de chemische industrieën.

Verpakkingsdetails
Bellenpak voor elke klep.
De buitenverpakking is karton of triplexgevallen.
Of vanaf het verzoek van klanten.

Leveringsdetails
Gewoonlijk binnen 20 dagen na neer het ontvangen van T/T - betaling.

Werkende Torsie (N.M)

Diverse handvatten
1.Multi-positie Handvat (Roestvrij staal)
2.Multi-positie Handvat (Blauw Plastiek)
3. Trekkrachthandvat
4. Boete - stemmend Handvat
5. Elektrische vleugelklep
6.Pneumatic vleugelklep (met c-Bovenkant, Instelmechanisme, Senser…)

Technische gegevens van Handvat

Grootte		L1	L2	B
DN10-DN40	0.5-1.5“	126	20.2	8
DN50	2“	133	22.2	10
DN65	2.5-3“	144	22.2	10
DN80-DN100	3.5-4“	160	22.2	11
DN125-DN150	5-6“	220	30.2	14
DN200-DN300	8-12“	284	30.2	14























Grootte		L1	L2	B
DN10-DN40	0.5-1.5“	164	20.2	8
DN50-DN65	2“ - 3“	164	22.2	10
DN80-DN100	3.5-4“	164	22.2	11



















Grootte		L1	L2	B
DN10-DN40	0.5-1.5“	166	20.2	8
DN50-DN65	2“ - 3“	166	22.2	10
DN80-DN100	3.5-4“	166	22.2	11
DN125-DN150	5“ - 6“	166	30.2	14
