Plaats van herkomst:
CHINA
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
Nr.
contacteer ons

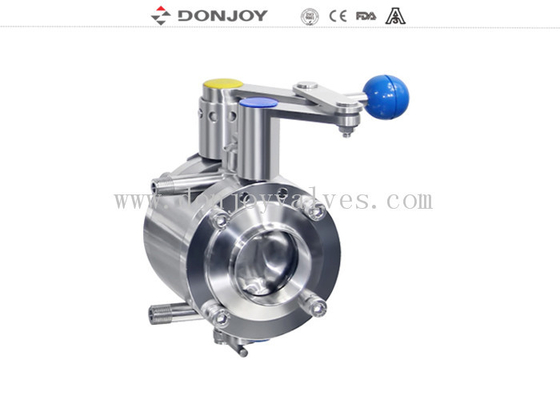

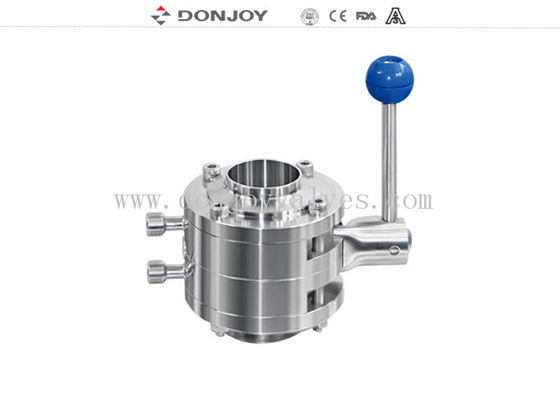

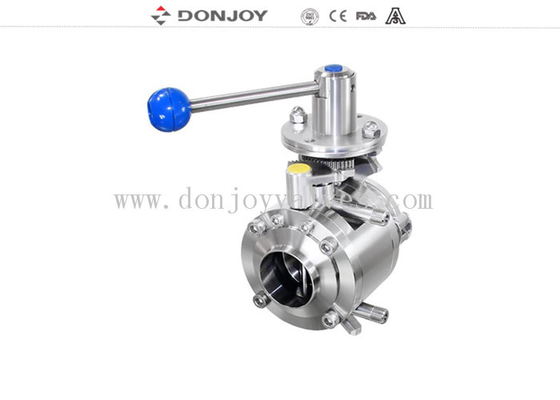

DONJOY Economy Roestvrijstalen mixproof vlinderklep type B voor thuisbrouwen
Technische specificaties:
1 klep 2 afdichtingsbescherming
Lekkage kan worden afgetapt om mediaverontreiniging te voorkomen
Klepholte kan CIP worden gereinigd
Zichtbaar gelekt
Max. druk: 10 bar (DN25-DN100), 8 bar (DN125-DN150), 5 bar (DN200-DN300)
Werktemperatuur: -10C° tot +130 graden (EPDM)
Maat:DN25 - DN100, 1" - 4"
Bediening: Pneumatisch/handmatig uitwisselbaar
Schakelkast: C-TOP
Afdichting: EPDM (standaard) FPM/SILICON/NBR,FDA177.2600
Specificaties:
Productnaam: |
Lashandmatige mixproof vlinderklep type B |
Kleplichaam materiaal: |
SS304/316L |
Verbindingsmateriaal: |
EPDM (standaard) FPM/SILICON/NBR, FDA177.2600 |
Maximale werkdruk: |
10Bar |
Max.Werktemperatuur: |
120 graden C |
Beschikbare maat: |
DN25-DN100, 1"-4" |
Beschikbare verbinding: |
Klem/lassen/draad/speciale verbinding |
Beschikbare standaard: |
3A/DIN/SMS/RJT/ISO/IDF |
bediend: |
Handmatig, Pneumatisch, Elektrisch |
Toepassing verwerken: |
Handgreep met twee standen, handgreep met drie standen, trekken met vier standen handgreep, kunststof handgreep met meerdere standen en meerdere standenroestvrijstalen handgreep |
Controle: |
Slimme klepstandsteller / C-TOP-regeling / positiesensor |
Certificaat: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO |
Toepassingsgebied: |
Zuivelfabriek, voedsel, drank, apotheek, schoonheidsmiddel, enz |
Model kunststof handgreep met meerdere standen: |
NEE.VSB04 / NR. VSB06 / NR. VSB08 |
Installatie van handvat: |
Aan een kant van het ventiel |
Werkingsprincipes
1.De vlinderklep kan automatisch worden bediend via de actuator of handmatig met de hendel
2.De hendel blokkeert de klep in de open of gesloten positie. Zeker, er is een andere beschikbare positie
3. De actuator duwt de zuiger van axiale beweging in 90 graden zodat deze de vlinderklep regelt.
Ontwerp en functies
Sollicitatie
De mixproof vlinderklep als proceselement voor het scheiden van media is geschikt voor een groot aantal toepassingen:
1 In CIP-systemen voor het scheiden van CIP-media
2. Bij uitspoelprocessen
3. In het waterbeheer
4. Als afsluiter van het leidinggedeelte voor het scheiden van media
5. In CIP/Gas management (brouwerijen)
6. Bij opslagtanks voor het scheiden van product/CIP
7. Als CIP-retourklep in een klepmatrix
8. Bij voorkeur geschikt voor vloeibare en gasvormige media zonder zwevende stoffen/deeltjes.
Verbinding
Geklemd, gelast en ingepast enz.
Details over de verpakking
Bubbelpakket voor elk ventiel.
Buitenverpakking is karton of multiplex kisten.
Of vanaf het verzoek van klanten.
Verzendgegevens
Gewoonlijk binnen 20 dagen na ontvangst van de aanbetaling van T/T.
Bedrijfskoppel (NM)
DN25/1” |
DN40/1,5” |
DN50/2" |
2,5" |
DN65 |
3" |
DN80 |
DN100/4” |
DN125 |
DN150 |
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Diverse handgreep:
1. Trek aan de hendel
2. Handgreep met meerdere posities (blauw plastic)
3. Multi-Position Handgreep (Stianless Steel) Afsluitbaar
Maat |
L1 |
L2 |
B |
||
DN10-DN40 |
0,5-1,5 " |
126 |
20.2 |
8 |
|
DN50 |
2" |
133 |
22.2 |
10 |
|
DN65 |
2,5-3" |
144 |
22.2 |
10 |
|
DN80-DN100 |
3,5-4" |
160 |
22.2 |
11 |
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
DN200-DN300 |
8-12 " |
284 |
30.2 |
14 |
Maat |
L1 |
L2 |
B |
||
DN10-DN40 |
0,5-1,5 " |
164 |
20.2 |
8 |
|
DN50-DN65 |
2”-3” |
164 |
22.2 |
10 |
|
DN80-DN100 |
3,5-4" |
164 |
22.2 |
11 |
Maat |
L1 |
L2 |
B |
||
DN10-DN40 |
0,5-1,5 " |
166 |
20.2 |
8 |
|
DN50-DN65 |
2”-3” |
166 |
22.2 |
10 |
|
DN80-DN100 |
3,5-4" |
166 |
22.2 |
11 |
|
DN125-DN150 |
5”-6” |
166 |
30.2 |
14 |
Tag : Sanitaire vlinderklep.DONJOY Mixproof vlinderklep, Sanitaire kleppen
