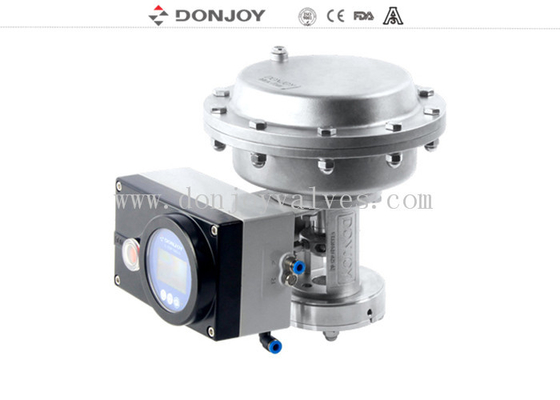

Roestvrij staal Hoogdruk Diafragma Pneumatische actuator Met intelligente valven Positioner Operatie
Beschrijving

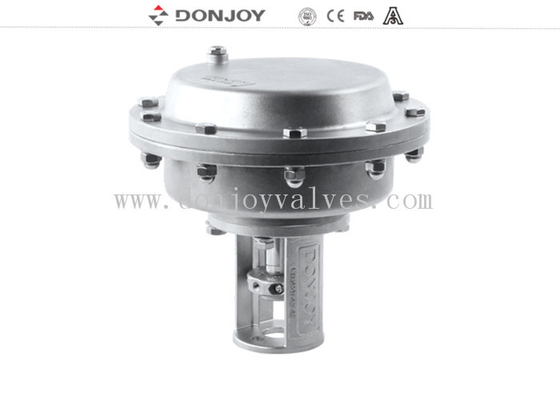

Een pneumatische membraanactuator is een verticale lineaire actuator.De actuator heeft de technische kenmerken van flexibele configuratie en combinatie,snelle openings- en sluitingssnelheid,alle materialen van roestvrij staalDe actuator kan worden toegepast op globe-klep, stoelklep, enz.,verscheidene lineaire slagklep.klepbesturingseenheid,procescontroller, intelligent positioneringsapparaat voor kleppen, enz.
Technische specificatie
Specificaties van de cilinder:Φ160,Φ250
Luchtbrondruk:4-7 bar
Werktemperatuur: -10 °C tot 80 °C
Uitvoeringsmodus: enkelwerkend (gas/veer),normaal dicht,normaal open
Dubbelwerkend ((gas/gas)
Uitvoeringsbeweging:Liner stroke (straight stroke)
Specificatie
|
Productnaam:
|
Roestvrij staal Hoogdruk Diafragma Pneumatische actuator Met intelligente valven Positioner Operatie |
|
Materiaal van de klep:
|
SS304 of SS316L
|
|
Werkdruk:
|
20 bar
|
|
Werktemperatuur:
|
120 graden
|
|
Beschikbare afmetingen:
|
DN25-DN200 of 1" - 8"
|
|
Verbinding:
|
Las, klem, draad, flens, enz.
|
|
Gebruikelijk:
|
Controlekop
|
|
Configuratie:
|
IL-TOP / C-TOP / FKQ-TOP enz.
|
|
Signaleringsdoos:
|
Facultatief
|
|
Structuur:
|
Met IL-TOP
|
|
Modelnummer:
|
VJZ223Q2
|
|
IL-TOP:
|
Intelligente klep positioner
|
Kenmerken
Met intelligente ventielpositie / IL - TOP
met een vermogen van niet meer dan 50 kW
Facultatief
C -TOP / IL - TOP / elektrische regelaar
Model kiezen
| Grootte |
Actie |
Aanbevolen bereik |
Maximale druk |
| met een vermogen van niet meer dan 50 W |
| 150 |
Alleenstaand optreden |
DN25-DN50,1"-2" |
20 bar |
| DN65,2.5" |
10 bar |
| DN80,3" |
8 bar |
| DN100,4" |
5 bar |
| 150 |
Dubbel optreden |
DN25-DN50,1"-2" |
20 bar |
| DN65,2.5" |
20 bar |
| DN80,3" |
16 bar |
| DN100,4" |
10 bar |
| 250 |
enkelwerkende |
DN65,2.5" |
20 bar |
| DN80,3" |
20 bar |
| DN100,4" |
20 bar |
| DN125,5" |
8 bar |
| DN150,6" |
6 bar |
| 250 |
Dubbel optreden |
DN100,4" |
20 bar |
| DN125,5" |
15 bar |
| DN150,6" |
10 bar |
| DN200,8" |
8 bar |
Functieconfiguratie
1) Basistype:pneumatische aandrijver
2) Pneumatische actuator + handmatig apparaat
3)Pneumatische actuator + terugkoppelingsinrichting F-TOP-1671
4)Pneumatische actuator + kleppositionair IL-TOP-1441
5)Pneumatische actuator + kleppositionair IL-TOP-1891
6)Pneumatische actuator + handmatig apparaat + kleppositionair-1441
7)Pneumatische actuator + splitsventiel positioner IL-TOP-1441
