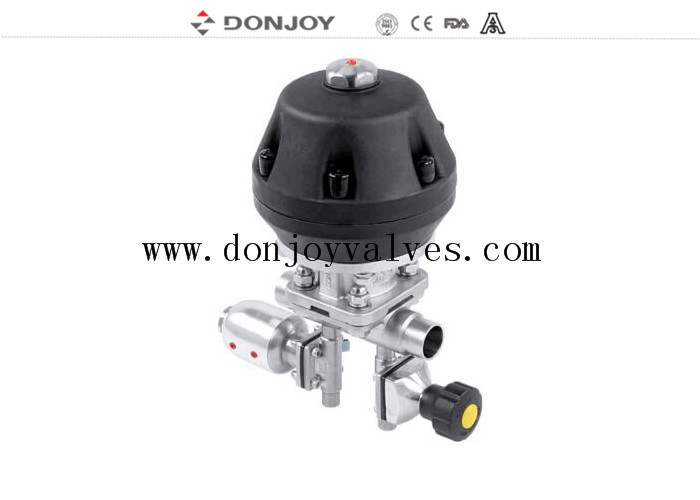

10 bar pneumatische ASME BPE sanitaire diafragma-klep/multi-port diafragma-klep

DONJOY gecombineerde FDA multiport pneumatische ASME BPE diafragma klep

Specificaties


Beschrijving
 Verscheidene configuraties van diafragma klep
1. Didafraamklep met pisitioner/process controller ((IL-TOP)
2. Diafragma-klep met besturingseenheid ((C-top)
3. Valve positie regulator
4Positie sensor module.

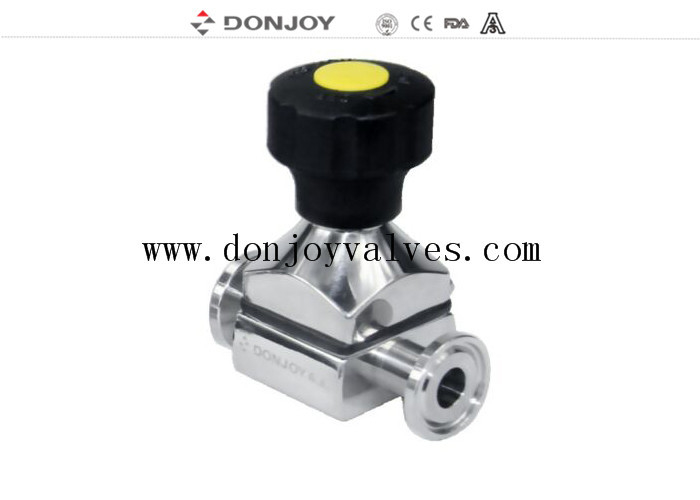

5. Plastic Handle
6Roestvrij staal handvat
7. Stainless steel accuutor
8Elektrische diafragma klep
9. Plastic Acutor
10- Lichaam: gieten / smeden


Werkingsbeginselen

1Het diafragma zorgt voor de bodymerk en de stoelverzegeling. Er zijn geen paden naar de buitenomgeving, dus het is geschikt voor aseptische processen

2Wanneer de klep gesloten is, beweegt een drukblok die het diafragma ondersteunt, zich naar de afdichtingsoppervlakte op het lichaam.Wanneer de drukplaat beweegt, buigt het diafragma en wordt het naar beneden gedwongen op het zitgebied in het midden van het lichaam, waardoor het stroompad door het lichaam wordt gesloten.

3De relatie tussen het lichaam en de drukplaat voorkomt overcompressie van het diafragma.

4De klep kan handmatig en pneumatisch worden bediend.

Certificaat van diafragma-klep

1Alle synthetische harsen en additieven voldoen aan de FDA-certificering.

2De chemische samenstelling van het materiaal, de fysische eigenschappen en het productieproces worden gedocumenteerd.

3.3-een consistentie de authenticatie

4.CE-PED/97/23/EG

5.EN 10204-3.1

Diafragma van de klep

1. EPDM+PTFE (lijm)Diafragma tablet hebben hoge chemische weerstand, hoge stabiliteit, goede flexibiliteit, lange levensduur, hoge afdichting, geen code degeneratie en niet beïnvloed door temperatuurschommelingen uitstekende prestaties,of het een thermische cyclus is, koude cyclus, of stoomdesinfectiesysteem.

Versterking: 1-3", DN20-DN80

Temperatuur: -20 tot 120 graden

2. EPDM+PTFE (Separate) Het kan de diafragma tolerantie verminderen en de levensduur van het diafragma verlengen

Versterking: 1-4", DN20-DN100

Temperatuur: -20 tot 150 graden

3 Eenvoudige afdichting (EPDM/SILICONE/FPM), Rubber diafragma ingebed een laag van gevulcaniseerde vezelslaag verbeteren de mechanische eigenschappen, dan diafragma onder druk en temperatuur heeft hoge afdichting stabiliteit,versterking van de vezelverharding in roestvrijstalen boutenHet is dus geschikt voor gebruik in vacuümomgeving.

Versterking: 1-4", DN20-DN100

Temperatuur: -10 tot 120 graden

4. Mini-diafragmapakket (EPDM, SILICONE, FPM, EPDM+PTFE)

Versterking: 1/4"-3/4", DN6-DN15

Temperatuur: -20 tot 150 graden

Oppervlaktebehandeling:

1.Voor mechanisch gepolijst: Inner Ra < 0,5 μm, Buiten: Van 1 tot 4" door zandblazen, onder 1" met spiegelpolijst

Klepcombinatie

GMP VALVE: voornamelijk gebruikt in hoog zuiver water of ander distributiesysteem van water punt verticale buisweg, die effectief kan verminderen pijplijn doodlopen.een van de kleppen in een verticale positie geplaatst de uitvoer is een geen bacteriële kweek of proces kruisinfectie monster mond wanneer de klep open

SAP VALVE: voornamelijk gebruikt in een horizontaal leidingsysteem, gastklep in een horizontale positie geplaatst en een bepaalde zelfontladingshoek behouden,dan doorgang gat in het laagste ontladingspunt van de gastklep waterweg.

Operatie:
