Plaats van herkomst:
China
Merknaam:
Donjoy
Certificering:
CE,3A,FDA
contacteer ons

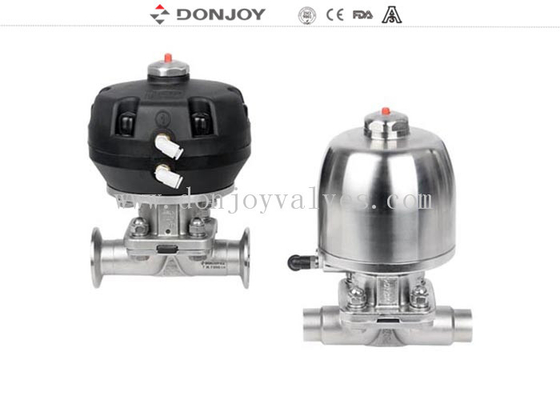

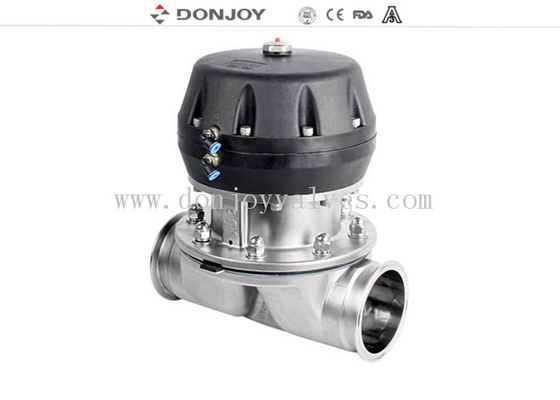

Roestvrij staal SS316L Gegooid lichaam Pneumatische membraandiafragma klep
Tag
Sanitaire diafragma klep met pneumatische actuator van kunststof
met een vermogen van niet meer dan 50 W
Dubbelplaatscilinder pneumatisch diafragmaventiel
Specificaties
|
Productnaam: |
Roestvrij staal SS316L Gegooid lichaam Pneumatische membraandiafragma klep |
|
Materiaal van de klep: |
SS316L |
|
Gezegelmateriaal: |
enkelvoudige pakking met sillcone |
|
Maximale werkdruk: |
8 bar |
|
Max. Werktemperatuur: |
150 graden C |
|
Beschikbare afmetingen: |
1'-4'', DN20-DN100 |
|
Beschikbare verbinding: |
Klem/sweis/draad/speciale aansluiting |
|
Beschikbaar standaard: |
3A/BPE/DIN/ISO/IDF |
|
|
Handmatig, pneumatisch |
|
Beschikbare structuur: |
Rechter, tee, U-type, tankbodem |
|
|
Smart valve positioner / C-TOP-besturing / positie sensor |
|
Certificaat: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600 |
|
Toepassingsgebied |
Zuivelproducten, voedingsmiddelen, dranken, apotheek, cosmetica, enz. |
|
Valvelijst: |
met een gewicht van niet meer dan 50 kg |
|
Configuratie: |
Flexibel met verschillende klepstoelen |
Verscheidene configuraties van diafragma klep

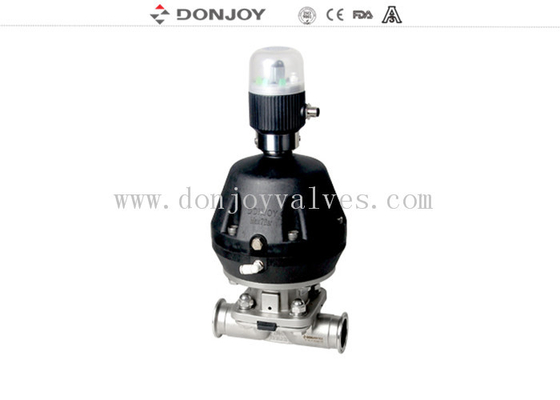

1Didafraamklep met pisitioner/process controller (IL-TOP)
2. Diafragma-klep met besturingsunit (C-top)
3. Valve positie regulator
4Positie sensor module.
5. Plastic Handle
6Roestvrij staal handvat
7. Stainless steel accuutor
8Elektrische diafragma klep
9. Plastic Acutor
10- Lichaam: gieten / smeden
Valvelijst:
met een gewicht van niet meer dan 50 kgeen laag van een stuk roestvrijstalen ingot, in het smeedproces, samen met de hoge temperatuur smeden voorzien, door extrusie laag vormverandering,door het smeden na de lichamelijke dichtheid hogerDe verwerking van de bewerkingen in het verwerkingscentrum wordt vervolgens voortgezet met een hoge precisie.
Gietkorpswordt gemaakt door het vormmodel paraffinewas, paraffinewasmodel infiltratie in keramiek, zodat het hele lichaam van de wasvormoppervlak een laag van sterk keramiek vormt.vervolgens in de smelt van de oplossing van roestvrij staal, na afkoeling knock af het uiterlijk van keramiek, leeg lichaam wordt gemaakt uo.Giving grootte is zeer nauwkeurig, het uiterlijk is een glad, schoon en netjes.
Werkingsbeginselen
1Het diafragma zorgt voor de bodymerk en de stoelverzegeling. Er zijn geen paden naar de buitenomgeving, dus het is geschikt voor aseptische processen
2Wanneer de klep gesloten is, beweegt een drukblok die het diafragma ondersteunt, zich naar de afdichtingsoppervlakte op het lichaam.Wanneer de drukplaat beweegt, buigt het diafragma en wordt het naar beneden gedwongen op het zitgebied in het midden van het lichaam, waardoor het stroompad door het lichaam wordt gesloten.
3De relatie tussen het lichaam en de drukplaat voorkomt overcompressie van het diafragma.
4De klep kan handmatig en pneumatisch worden bediend.
Certificaat van diafragma-klep
1Alle synthetische harsen en additieven voldoen aan de FDA-certificering.
2De chemische samenstelling van het materiaal, de fysische eigenschappen en het productieproces worden gedocumenteerd.
3.3-een consistentie de authenticatie
4.CE-PED/97/23/EG
5.EN 10204-3.1
Toepassingen:
Diafragmakleppen, met hand- of pneumatische bediening, zijn speciaal ontworpen voor gebruik bij hygiëne- en aseptische processen in de farmaceutische industrie.
De klep is uitstekend geschikt voor stroomregeling en open/sluitregeling.
De diafragma-klep heeft een betere doorstroming in vergelijking met andere kleppen.Het verschijnsel van luchtzakken is zeldzaam tijdens de toepassing van de stroomregeling.
Een combinatie van meerdere poortdiafragmaventielen
SPA-configuratie en GMP-configuratie
Producttekeningen
Tag: sanitaire kleppen, Phamacy klep, Diaphragm klep
