Fluid Control Hogepuurheid Pompen, Rotorklep Pomp Honing Cosmetica Voedsel Transfer
Specificaties
|
Productnaam:
|

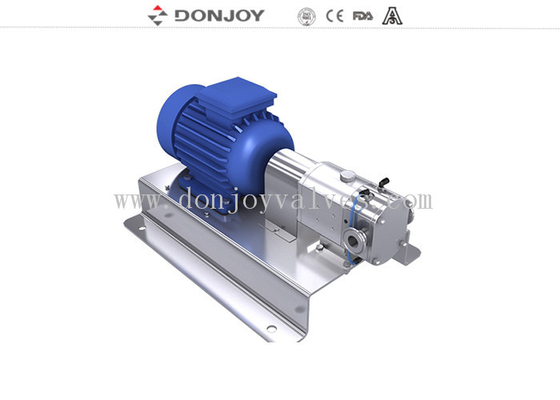

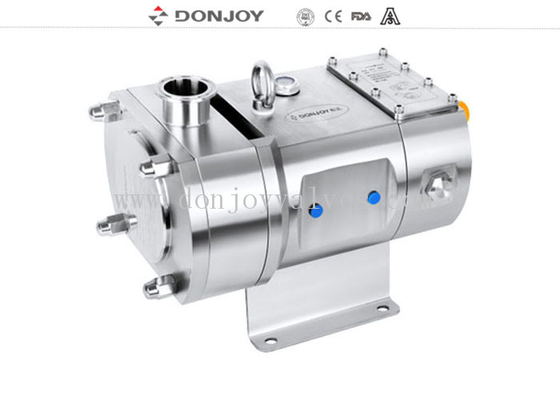

Horizontale Positieve Verdringer Rotorklep Pomp
|
|
Materiaal:
|
Geheel SS316L/1.4301/1.4404
|
|
Afdichtingsmateriaal:
|
EPDM (Standaard, FDA-goedkeuring)
|
|
Max. Debiet:
|
3000L/H
|
|
Max. druk:
|
12bar/ 174PSI
|
|
Max. werktemperatuur:
|
150 C / 302 F
|
|
Max. toerental:
|
1450 tpm
|
|
Rotor Type:
|
3-blads rotors, 6-blads rotor
|
|
Mechanische afdichting:
|
SIC/SiC/EPDM(Standaard)
|
|
Motorvermogen:
|
0.75kw, 1.5kw, 2.2kw, 3.0kw
|
|
Afdichtingsoptie:
|
Sanitaire enkele mechanische afdichting/
Dubbele mechanische afdichting met koelsysteem
|
|
Motor:
|
ABB, SEW, 50hz / 60hz
|
|
Oppervlaktebehandeling:
|
Binnen gepolijst en buiten gezandstraald
|
|
Beschikbare aansluiting:
|
Klem, Draad, Stomplassen, Flens
|
|
Beschikbare standaard:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Bediening:
|
Elektrisch
|
|
Toepassingsgebied:
|
Zuivel, voedsel, drank, farmacie, cosmetica, etc.
|
| Structuur |
Gemonteerd op een roestvrijstalen basisplaat |
| Optioneel |
Spanning (v) 220-240,360-400,420-460,630-690 |
Beschrijving
Opties
1. Mechanische afdichting: SIC / SICE / EPDM, TC / TC, EPDM
2. Enkele afdichting, Dubbele Mechanische Afdichting
3. Rotors: 2-blads rotor, 3-blads rotors, 6-blads rotor
4. Pakking: FPM(Viton), NBR, EPDM
5. Eindvlak warmtejas
6. Complete warmtejas
7. Verticale TUR-serie of Horizontale TUL-serie
8. Verschillende aandrijvingen en bevestigingen

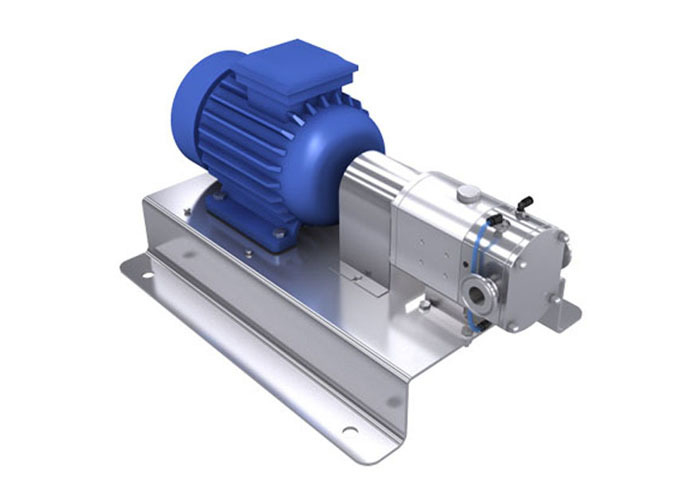

9. Montage op een roestvrijstalen basisplaat
10. Aansluiting: Geklemd, Met schroefdraad, Stompgelast, Geflensd
11. Motortype B5 motor frequentie 50HZ, 60HZ
12. Spanning(v)220-240,360-400,420-460,630-690
Eigenschap
A. Handmatige Traploze Transmissie
B. Frequentieomvormer past de motorversnellingsbak aan
C. Vaste snelheid uitgaande transmissie
Ontwerp en Kenmerken
1. Horizontale TUL, Verticale TUR
2. Constructie zonder as
3. Hygiënisch ontwerp van de bevestiging van de rotors
4. Sanitaire mechanische afdichting, Gemakkelijk schoon te maken en te onderhouden
5. Toegepast op CIP-reiniging en sic-sterilisatie
6. Volgens de Amerikaanse 3A-standaard
Toepassingen
Deze pomp is ideaal voor de overdracht van viskeuze en laag-viskeuze media in de voedselverwerkende, cosmetica- en farmaceutische industrie.
Principes
1. Terwijl de lobben draaien, neemt de ruimte aan de zuigzijde toe naarmate de ene lob zich van de andere verwijdert, waardoor een gedeeltelijk vacuüm ontstaat dat de vloeistof in de pompkamer trekt.
2. Terwijl ze door de assen worden gedraaid, wordt elke lob achtereenvolgens gevuld en wordt de vloeistof naar de afvoerkant verplaatst. De kleine openingen tussen de lobben en tussen de lobben en de wanden van de pomphuis zorgen ervoor dat de ruimtes naar behoren worden gevuld.
3. De pomphuis is volledig gevuld en de vloeistof ontsnapt door de tanden van de lobben en wordt tegen de wanden van de ruimtes gedwongen. Wat bijdraagt aan de pompwerking
Stroomrichting van Mini-lobbenpomp
Selectietabel
Tekening
Onderhoud en reparatie
Onderhoud van de lobbenpomp, zonder de werkplaats dankzij het compacte ontwerp, kan gemakkelijk en in zeer korte tijd in het veld worden gedaan.
Scheiding van de elektrische aansluiting op de pompmotor is vereist voordat het onderhoud van de pomp plaatsvindt. Nadat dit proces is voltooid, kan het onderhoud en de reparatie van de pomp worden uitgevoerd.

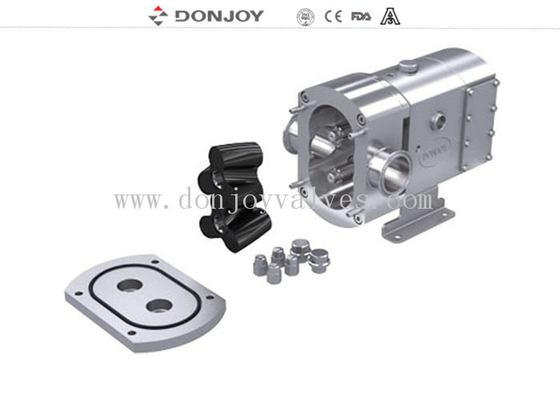

• Onderhoud en vervanging van lobben, de koppeling tussen de pomp en de motor en de pomp met leidingaansluitingen kunnen met de bouten worden gemaakt zonder de voorklep te verwijderen.
• In deze sectie kunnen de lobben die gemakkelijk te verwijderen zijn, worden gereinigd en onderhouden.
• De voorkant moet worden verwijderd om de afdichting te vervangen. De bewerking van de behuizing kan ook op een eenvoudige manier worden uitgevoerd.
• Het schroefdraadgedeelte van het olieopvangreservoir voert olie af met periodieke intervallen en wordt vervangen door de plugopening. Op deze manier wordt de levensduur van de schroefdraad bewaakt om te verlengen
• De nodige reiniging wordt gedaan nadat alle onderdelen zijn verwijderd
terug op de behuizing en de gemonteerde pomp wordt geactiveerd. De draairichting van de motor bij het in bedrijf stellen van de pomp volgens de elektrische aansluitingen moet worden gemaakt
