Plaats van herkomst:
China
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
C-TOP-2221
contacteer ons
Video
Video

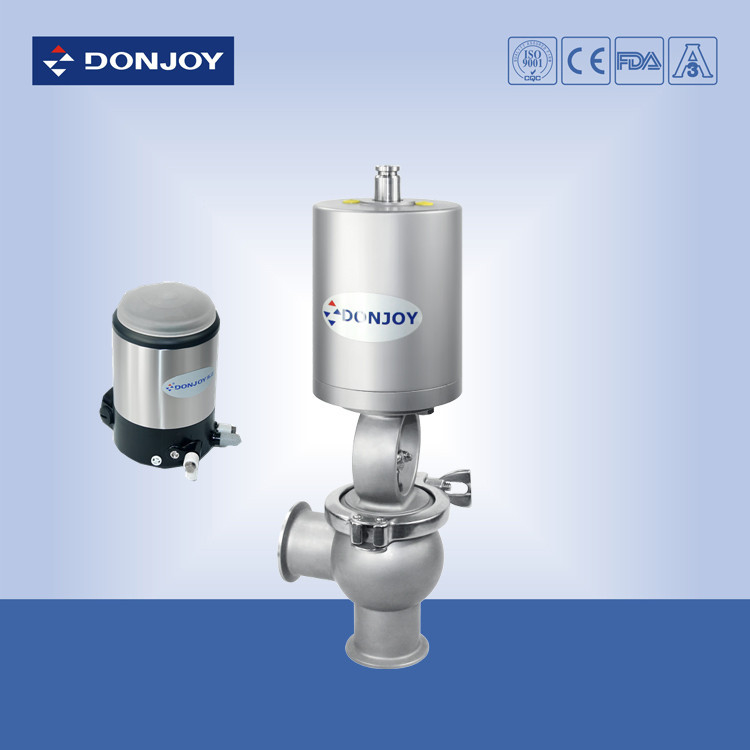

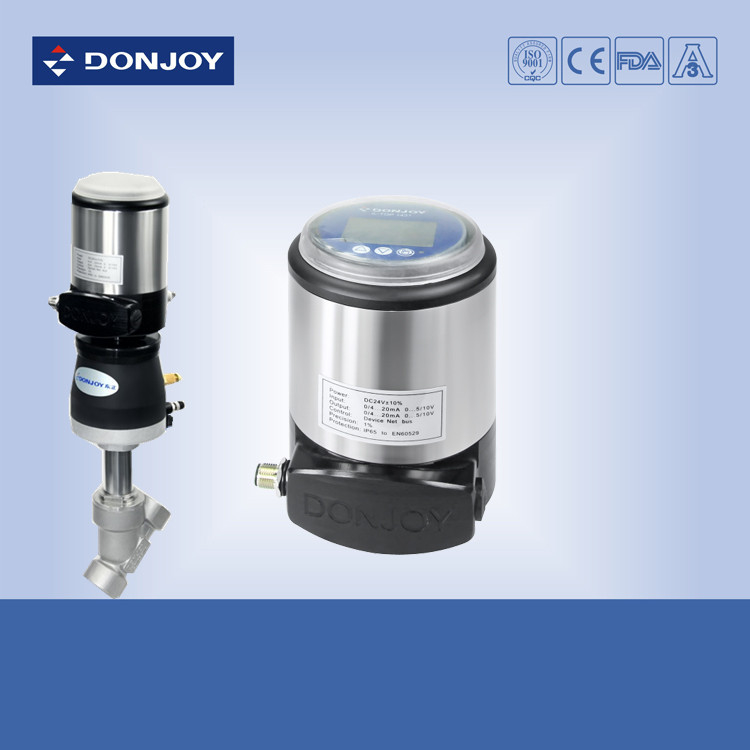

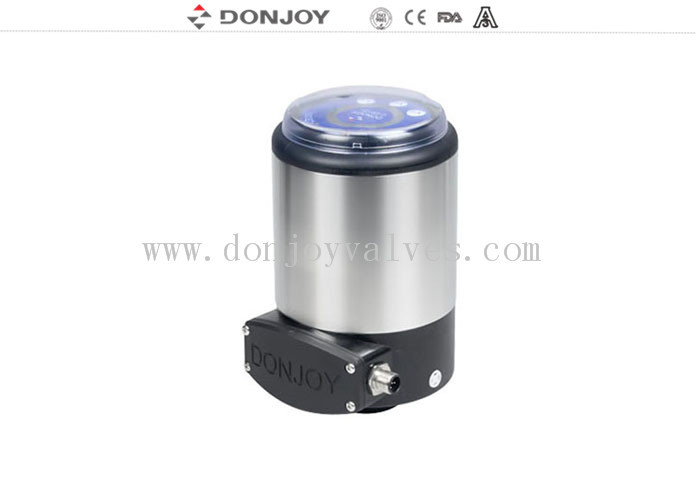

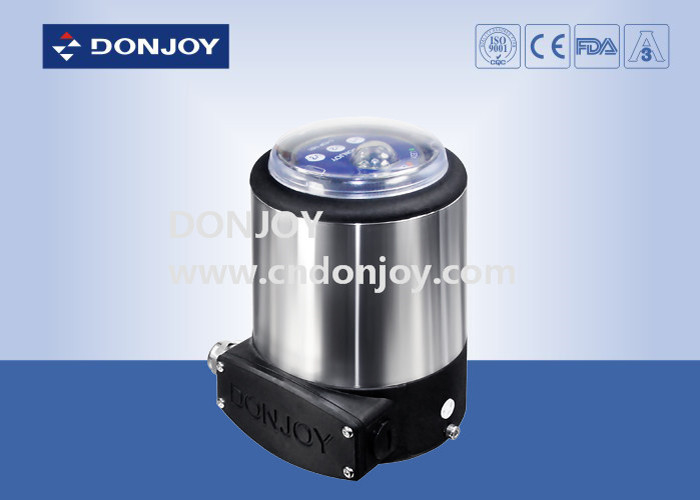

Intelligente positie/besturingseenheid C-Top met IO-link
Vervaardiging
|
Productnaam |
Intelligente klep positioner |
|
Gemiddeld |
Gesmeerde perslucht, inerte gassen |
|
Max. werktemperatuur |
70°C |
|
Werkdruk |
1.5 bar - 7 bar (22 PSI tot 102 PSI) |
|
Verbinding |
G1/8" |
|
Beschermingsniveau |
IP67 |
|
Luchtstroom |
200 NL |
|
Een beroerte |
Min. 3 mm; max. 70 mm |
|
Max. C - TOP-eenheden |
31 C - TOP-eenheden |
|
Verbindingskabel |
2 m |
|
AS-I BUS |
max. lengte: 1m |
|
Functie |
voor het regelen van de valvepositie |
|
Kenmerken |
Inductieve positiesensor |
Toepassingen
C-TOP is een pneumatische regelaar die is ontworpen om een optimale regelklep te garanderen.
Het is compatibel met de meeste automatische PLC-systemen.
Het kan worden geïnstalleerd op alle soorten pneumatische kleppen, zoals mengproofklep, vlinderklep, kogelklep, membraanklep, omkeringsklep en bolklep, enz.
Ontwerp en kenmerken
Eenvoudig, snel en economisch aansluiten van sensoren met magnetoventil (actuator) door AS-I BUS-mastering.
Aangezien de kabels grotendeels kleiner zijn, wordt de installatie en opstart gemakkelijker.
Bovendien wordt de starttijd verkort en kunnen verborgen problemen bij de installatie worden vermeden.AS - I isolatievervangingsconnector en de kabelconnector zelf.
C - TOP Valve-besturingseenheid - - 2014
Versie met verplaatsingsregeling
|
Model |
Sensor |
elektrische klep |
Kracht |
Verbinding |
Opmerkingen |
|
1421-05-S1-V1 |
1 |
1 |
DC. 24V |
Kabelverbinding |
Alleenstaand optreden |
|
1421-05-S1-V2 |
1 |
2 |
DC. 24V |
Kabelverbinding |
Dubbel optreden |
|
1421-05-S1-V3 |
1 |
3 |
DC. 24V |
Kabelverbinding |
Drie effecten (vermengingsbestendige klep) |
|
1421-05-S1-V1-AS |
1 |
1 |
DC. 24V |
AS-I BUS |
Alleenstaand optreden |
|
1421-05-S1-V2-AS |
1 |
2 |
DC. 24V |
AS-I BUS |
Dubbel optreden |
|
1421-05-S1-V3-AS |
1 |
3 |
DC. 24V |
AS-I BUS |
Drie effecten (vermengingsbestendige klep) |
Mechanische regelversie
|
Model |
Sensor |
elektrische klep |
Kracht |
Verbinding |
Opmerkingen |
|
1421-05-S1-V1-M |
1 |
1 |
DC. 24V |
Kabelverbinding |
Alleenstaand optreden |
|
1421-05-S1-V1-M |
2 |
1 |
DC. 24V |
Kabelverbinding |
Alleenstaand optreden |
|
1421-05-S1-V2-M |
2 |
2 |
DC. 24V |
Kabelverbinding |
Dubbel optreden |
|
1421-05-S1-V3-M |
3 |
3 |
DC. 24V |
Kabelverbinding |
Drie effecten (mengproefklep) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
DC. 24V |
AS-I BUS |
Alleenstaand optreden |
|
1421-05-S1-V1-AS-M |
2 |
1 |
DC. 24V |
AS-I BUS |
Alleenstaand optreden |
|
1421-05-S1-V2-AS-M |
2 |
2 |
DC. 24V |
AS-I BUS |
Dubbel optreden |
|
Voor de toepassing van deze verordening geldt de volgende bepalingen: |
3 |
3 |
DC. 24V |
AS-I BUS |
Drie effecten (mengproefklep) |
Installatie
Productenvertoning
