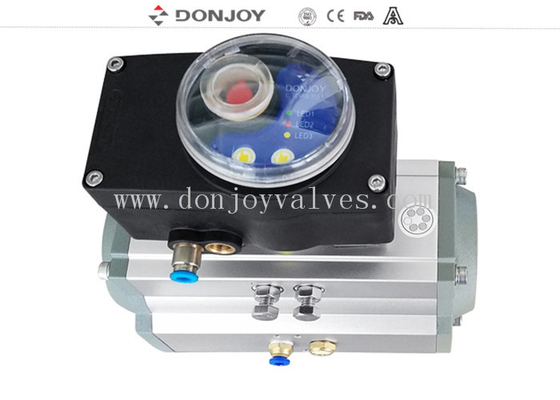

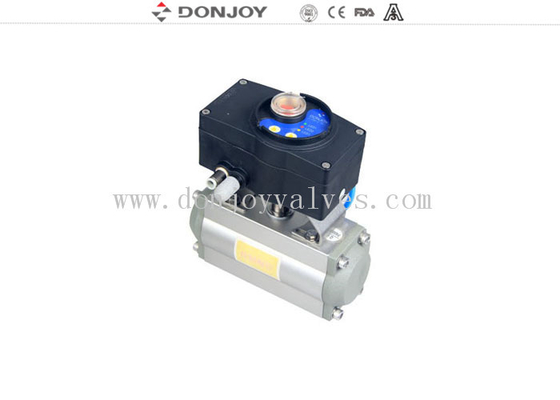

Aluminium actuator met Intelligent C TOP-1561 besturingseenheid voor feedback PLC
Technische kenmerken
1 Invoer: PNP24VDC
2.Feedback-uitgang: PNP DC24V& 4-20mA
3Stroomvoorziening: DC24V±10%
4.Buscommunicatie:AS-I BUS
5.Nauwkeurigheid: Herhalingspositie-nauwkeurigheid ≤ 0,2%
6.Instelling: automatische instelfunctie met één knop
7.Bedieningsmodus: handmatige/automatische bediening
8.lekkenbestendige diagnostische functie
9.Display: twee delen Licht Kleur open: groen/rood, dicht: rood/groen
10.Strocke bereik: 0-180 graden
Specificatie
|
Productnaam
|
Intelligente klep positioner
|
|
Gemiddeld
|
Gesmeerde perslucht, inlaatgassen
|
|
Max. werktemperatuur
|
70°C
|
|
Werkdruk
|
1.5 bar - 7 bar (22 PSI tot 102 PSI)
|
|
Verbinding
|
G1/8"
|
|
Beschermingsniveau
|
IP67
|
|
Luchtstroom
|
200 NL
|
|
Kenmerken
|
met een vermogen van niet meer dan 50 W
|
|
Structuur
|
Misschien met de positiesensor.
|
|
Een beroerte
|
180 graden.
|
|
Max. C - TOP-eenheden
|
31 C - TOP-eenheden
|
|
Verbindingskabel
|
2 m
|
|
AS-I BUS
|
max. lengte: 1m
|
Toepassingen
C-TOP is een pneumatische regelaar die is ontworpen om een optimale regelaar te garanderen.
Het is compatibel met de meeste automatische PLC-systemen.
Het kan worden geïnstalleerd op alle soorten pneumatische kleppen, zoals mengproofklep, vlinderklep, kogelklep, membraanklep, omkeringsklep en bolklep, enz.
Ontwerp en kenmerken
Eenvoudig, snel en economisch aansluiten van sensoren met magnetoventil (actuator) door AS-I BUS-mastering.
Aangezien de kabels grotendeels kleiner zijn, wordt de installatie en opstart gemakkelijker.
Bovendien wordt de starttijd verkort en kunnen verborgen problemen bij de installatie worden vermeden.AS - I isolatievervangingsconnector en de kabelconnector zelf.
C - TOP Valve-besturingseenheid - - 2014
Versie met verplaatsingsregeling
|
Model
|
Sensor
|
elektrische klep |
Kracht
|
Verbinding
|
Opmerkingen
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Kabelverbinding
|
Alleenstaand optreden
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Kabelverbinding
|
Dubbel optreden
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Kabelverbinding
|
Drie effecten (mengproefklep)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Alleenstaand optreden
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Dubbel optreden
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Drie effecten (mengproefklep)
|
Mechanische regelversie
|
Model
|
Sensor
|
elektrische klep |
Kracht
|
Verbinding
|
Opmerkingen
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Kabelverbinding
|
Alleenstaand optreden
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Kabelverbinding
|
Alleenstaand optreden
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Kabelverbinding
|
Dubbel optreden
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Kabelverbinding
|
Drie effecten (mengproefklep)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Alleenstaand optreden
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Alleenstaand optreden
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Dubbel optreden
|
|
Voor de toepassing van deze verordening geldt de volgende bepalingen:
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Drie effecten (mengproefklep)
|
