Donjoy-klepcontrole top C-TOP-2262-PNP/ASI

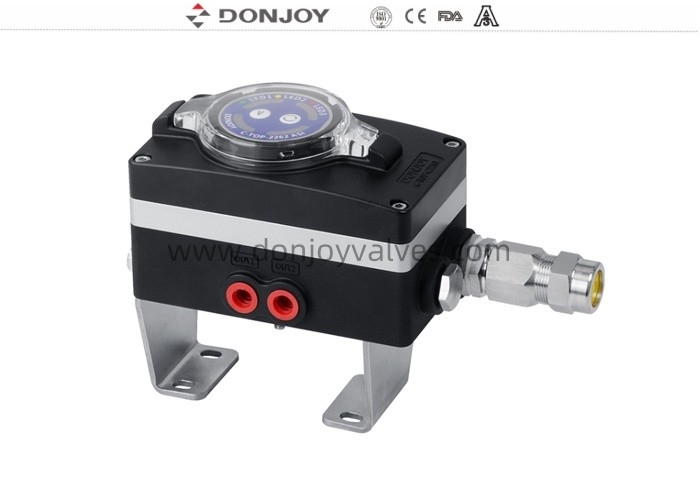

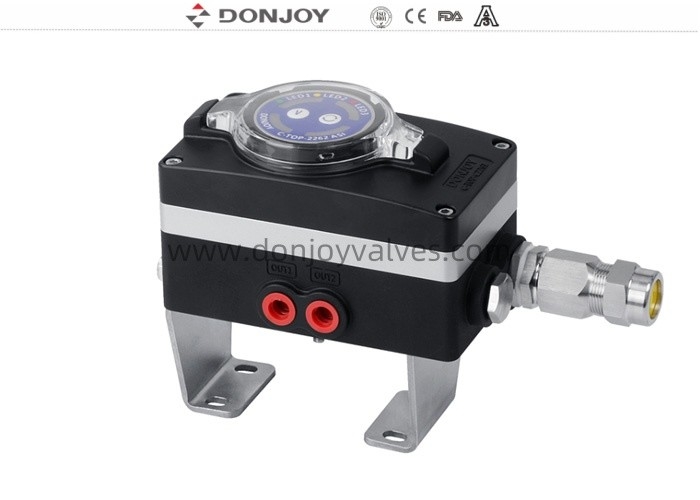

DONJOY Ventielbesturing TOP C-TOP-2262 Beschrijving:

Donjoy C-TOP-2262  is een nieuwe pneumatische besturingskop, ontworpen voor ventielprocesbesturing, en is compatibel met de meeste PLC- of DCS-systemen
(programmeerbare logische controller) automatiseringssysteem, met digitale communicatie. Inclusief signaaloverdracht, positie-indicator en ventielbesturing voor het aansturen van alle soorten procesventielen. Met vele versies en ondersteunt PNP-signaal, DCS, IO-Link, AS-I BUS.

DONJOY ventielbesturingstechnologie heeft een geschiedenis van meer dan 20 jaar in onderzoek en ontwikkeling en productie en is geüpdatet en herhaald tot de vierde generatie. Tegelijkertijd is een volledige reeks ventielbesturingstechnologieën gevormd, waaronder ventielbesturingseenheden, ventielpositie-feedbackapparaten en ventielstellers:

Ventielbesturingskop C-TOP-262 kenmerken

C-TOP-2262 is een intrinsiek veilig explosieveilig ontwerp met een ATEX-certificaat

-Automatische instelling met één toets
-Ventiel anti-lekkage functie
-Ventiel storingsfeedback functie
-Verschillende ventielposities tonen verschillende kleuren LED-lampjes
-Signaalfeedback: PNP NPN passief contact 4-20mA
-Buscommunicatie: |0-Link; AS-IV3.0
-Voeding: DC24V ±10%
-Slag: 60mm;30mm
-De precisie van de ventielpositie kan ter plaatse worden ingesteld: 0,2 mm, 0,5 mm, 1 mm, 2 mm, 3 mm
-Hoge en lage kleur kan ter plaatse worden ingesteld

C-TOP-2262-DCS Specificatie

Ingang: Digitaal signaal DC 24V+(PNP)
Uitgang: Digitaal signaal NPN of PNP (De specifieke parameters zijn afhankelijk van de gemeenschappelijke ingang)

C-TOP-2262-IO-Link Specificatie

I0-Link V1.1 Interface communicatie

C-TOP-2262-I0-link controller is een pneumatische besturingskop die op de bovenkant van een pneumatische ventielactuator is gemonteerd, en is compatibel met het l0-link interface master station met internationale standaarden, het omvat signaaloverdracht, LED positielichtweergave, ventiel openen en sluiten controle en andere functies. De kleur en positienauwkeurigheid van het positie-LED-lampje kunnen ook worden gereset via het IODD-document volgens de werkomstandigheden of voorkeuren van de gebruiker. De instelmethode is heel eenvoudig. “PC of PLC gecombineerd met 1ODD-bestandsbeschrijving” kan worden bereikt.

AS-I is een soort veldbussysteem. Het kan de controller en binaire sensor (ondergeschikt apparaat) verbinden met de besturingsapparatuur van een bovenliggende computer (master control). De verbinding wordt uitgevoerd om te communiceren via een platte kabel die stroom levert aan de magneetventiel en sensor.
