Ventielbesturing top C-TOP-2221 IO LINK

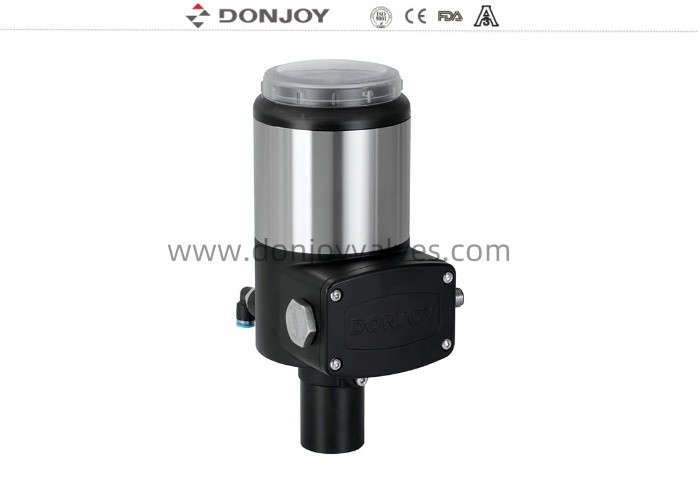

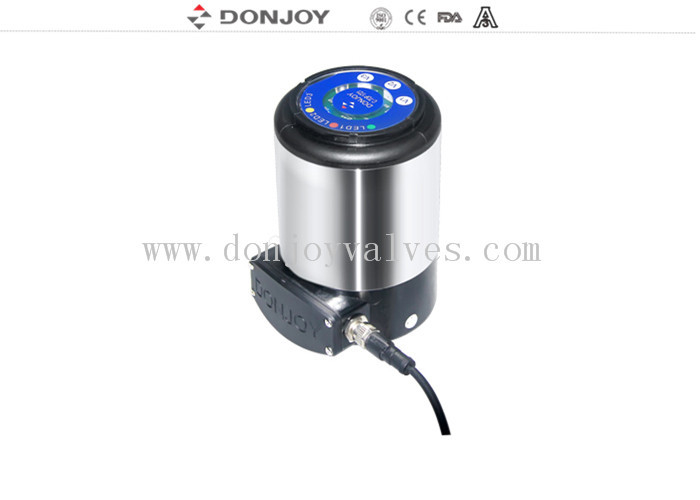

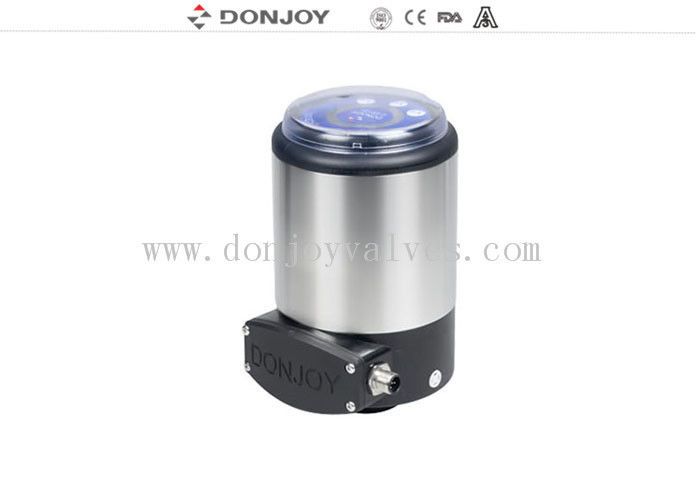

DONJOY Klepbediening TOP C-TOP-2221 Beschrijving:

Donjoy C-TOP-2211 is een nieuwe pneumatische besturingskop, ontworpen voor klepprocescontrole, compatibel met de meeste PLC- of DCS-systemen
(Programmable Logic Controller) automatiseringssysteem, met digitale communicatie. Inclusief signaaloverdracht, positie-indicator en klepbediening voor het aansturen van alle soorten proceskleppen. Met vele versies en ondersteunt PNP-signaal, DCS, IO-Link, AS-I BUS.

DONJOY klepbedieningstechnologie heeft een geschiedenis van meer dan 20 jaar in onderzoek, ontwikkeling en productie en is bijgewerkt en herhaald tot de vierde generatie. Tegelijkertijd is er een volledige reeks klepbesturingstechnologieën ontstaan, waaronder klepbesturingseenheden, klepstandfeedbackapparaten en klepstandstellers:

Kenmerken van de klepbedieningskop C-TOP-2221

C-TOP-2221 is een intrinsiek veilig explosieveilig ontwerp met een ATEX-certificaat

- Automatische instelling met één toets
-Klep anti-lekkage functie
-Klepfout-feedbackfunctie
-Verschillende klepposities geven verschillende kleuren LED-verlichting weer
-Signaalfeedback: PNP NPN passief contact 4-20mA
-Buscommunicatie: |0-Link; AS-IV3.0
-Voeding: DC24V ±10%
-Slag: 60 mm; 30 mm
-De precisie van de kleppositie kan ter plaatse worden ingesteld: 0,2 mm, 0,5 mm, 1 mm, 2 mm, 3 mm
- Hoge en lage kleur kunnen ter plaatse worden ingesteld

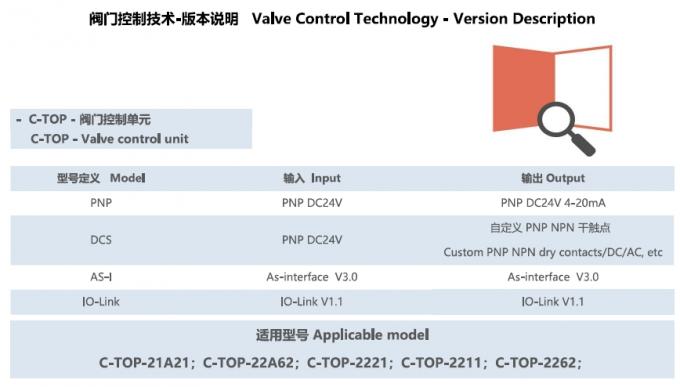

C-TOP-2221-DCS-specificatie

Ingang: digitaal signaal DC 24V+(PNP)
Uitgang: digitaal signaal NPN of PNP (de specifieke parameters zijn afhankelijk van de gemeenschappelijke ingang)

C-TOP-2221-IO-Link-specificatie

I0-Link V1.1 Interfacecommunicatie

C-TOP-2211-I0-link-controller is een pneumatische besturingskop gemonteerd op de bovenkant van een pneumatische klepactuator. Hij is compatibel met het l0-link-interfacehoofdstation met internationale normen, omvat signaaloverdracht, LED-positielichtdisplay, bediening van het openen en sluiten van de klep en andere functies. De kleur- en positienauwkeurigheid van het positie-LED-licht kan ook worden gereset via het IODD-document, afhankelijk van de werkomstandigheden of voorkeuren van de gebruiker. De instelmethode is heel eenvoudig. “PC of PLC gecombineerd met 1ODD-bestandsbeschrijving” kan worden bereikt.

AS-I is een soort veldbussysteem. Het zou de controller en de binaire sensor (ondergeschikt apparaat) kunnen verbinden met de besturingsapparatuur van een hogere computer (hoofdbesturing). De verbinding wordt voor communicatie uitgevoerd via een platte kabel die stroom levert aan de magneetklep en sensor.
