Plaats van herkomst:
China
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
TUL/TUR
contacteer ons
Video

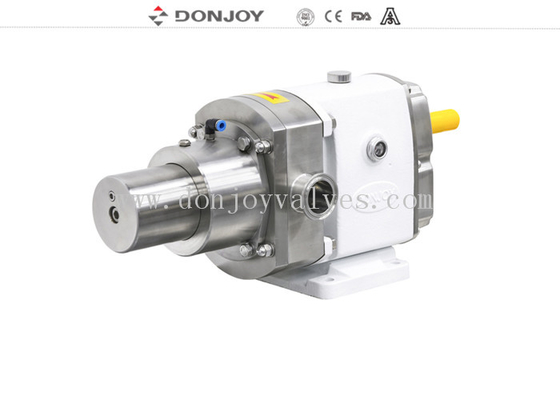

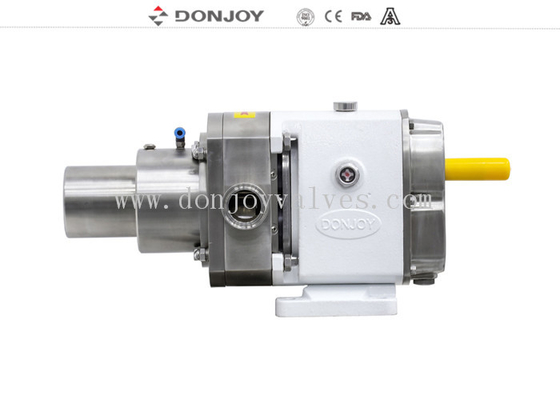

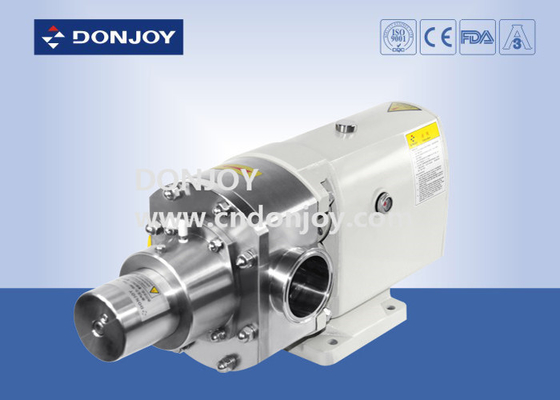

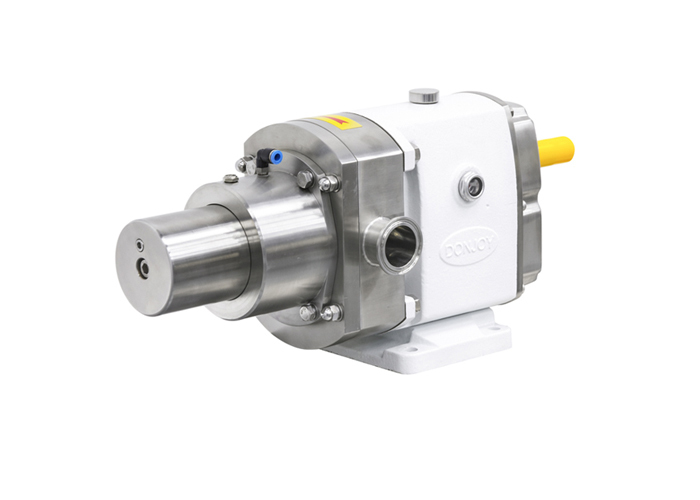

SIC / SIC / EPDM Mechanische positieve pomp met interne veiligheidsklep
Beschrijving
Opties
1Mechanische afdichting: SIC / SICE / EPDM, TC / TC, EPDM
2Eenvoudig zegel, dubbel mechanisch zegel
3Rotoren: 2 rotoren, 3 rotoren, Butterfly rotoren, Single Butterfly rotoren
4- Pakking: FPM (Viton), NBR, EPDM
5. verlichtingsklep aan de voorkant van de dekking
6Ingebouwde veiligheidsklep
7Verwarmingsjas voor het eind van het gezicht
8Volledige warmtejas.
9Verticale TUR-reeks of horizontale TUL-reeks
10Verschillende schijven en oplossingen
11Montage op een basisplaat van roestvrij staal
12. verbinding: klem ((DIN32676,3A,ISO), draad ((DIN,SMS,RJT,IDF), achterste lassen, flenzen
13Motortype B5 motorfrequentie 50 Hz, 60 Hz
14Spanning (v) 220-240, 360-400, 420-460, 630-690
Specificaties
|
Productnaam: |
SS316L Positieve pomp met interne veiligheidsklep om de leidingsleiding voor voedsel te beschermen |
|
Materiaal: |
SS304/SS316L/1.4301/1.4404 |
|
Gezegelmateriaal: |
SIC/SIC/EPDM (Standaard, goedkeuring door de FDA) |
|
Max. stroom: |
62 m3/h / 395 GPM |
|
Max.druk: |
12 bar/ 174 PSI |
|
Max. werktemperatuur: |
150 C / 302 F |
|
Max. omwenteling: |
1450 tmp |
|
Rotortype: |
2-bladeren, 3-bladeren, vlinder, signaalvlinder |
|
Mechanische afdichting: |
SIC/SiC/EPDM (Standaard) |
|
Motorvermogen: |
1.5kw, 2.2kw, 3kw....11kw |
|
Verzegelingsoptie: |
Sanitaire mechanische afdichting/ Dubbele mechanische afdichting met koelsysteem |
|
Spanning: |
110V, 220V, 380V |
|
Motor: |
ABB,SEW, 50 Hz/60 Hz |
|
Oppervlaktebehandeling: |
Binnen gepolijst en buiten met zandblasen |
|
Beschikbare verbinding: |
Clamps, draad Butt weld, flens |
|
Beschikbaar standaard: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Gebruikelijk: |
Elektisch |
|
Certificaat: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO9001/2008 |
|
Toepassingsgebied |
Zuivelproducten, levensmiddelen, dranken, apotheek, cosmetica, enz. |
| Gebeurtenis: | Verschillende schijven en oplossingen |
| Functie | Stroomoverdracht / regulering / controle |
Ontwerp en kenmerken
1. Horizontale TUL,Vetrical TUR
2. Gebouw met blote as
3. Hygiënisch ontwerp van de rotoren
4. Sanitaire mechanische afdichting, gemakkelijk schoonmaken en onderhouden
5. toegepast op CIP reiniging en sic Sterilisatie
6. volgens de USA 3A-norm
Toepassingen
Deze pomp is bedoeld voor de overdracht van viskeuze en laagviskeuze media in de voedselverwerkende, cosmetische en farmaceutische industrie.
Beginselen
1Als de lobben draaien, neemt de ruimte aan de sucitonzijde toe naarmate de ene lob van de andere wordt verwijderd, waardoor een gedeeltelijk vacuüm ontstaat dat de vloeistof naar de pompkamer trekt.
2Als ze door de schachten worden gedraaid, wordt elke lob opeenvolgend gevuld en wordt de vloeistof naar de leveringszijde verplaatst.De kleine spleten tussen de mantels en tussen de lobben en de wanden van het pompkorpus zorgen ervoor dat de spleten naar behoren worden gevuld.
3De pomp is volledig gevuld en de vloeistof ontsnapt door de tanden van de lobben en wordt tegen de wanden van de ruimten gedwongen.
Looppomp Verschillende configuratie
Tekening van de Lobe-pomp
Concurrentievoordeel
Donjoy is het enige bedrijf dat negen serie producten door de Amerikaanse 3A-certificeringsorganisatie in Aziatische sanitaire pompen en kleppen heeft gepasseerd.
