Hygiënische handmatige vlinderklep met meerstandige hendel voor het regelen van de doorstroming

Sanitaire handmatige vlinderklep multi-positie handvat voor het regelen van de stroom

Specificaties

Beschrijving
De vlinderklep is ontworpen en toegepast in de kleppen van afzonderlijke levering met de functie van openen en sluiten. Hij realiseert afdichting door gebruik te maken van de theorie van perslucht. Dit type vlinderklep is uitgerust met een ultra-klein koppel dat de standaard vlinderklep niet heeft.
Specificatie: DN100 - DN300, 4" - 12"
Bedieningsmodus: handmatig en pneumatisch

Werkingsprincipe:
Om de klep te openen, verliest de afdichting zijn werking. Maar er zal geen lekkage zijn. Het gas in de klep wordt afgedicht zodra de klep gesloten is, waardoor er geen wrijving in de afdichtingsonderdelen overblijft.
Technische voordelen:
Bij het openen en sluiten van de klep treedt er geen wrijving op in het afdichtingsonderdeel. Er is dus geen angst voor verontreiniging die wordt gegenereerd door de wrijving van het afdichtingsonderdeel.

Materiaal:
Het materiaal dat met anderen is verbonden: AISI 316L / 1.4404
Het materiaal in andere onderdelen: AISI 304
Afdichtingsring: EPDM FDA 177.2600
Interne oppervlakteafwerking: Ra ≤ 0,8μm
Externe oppervlakteafwerking: CNC fijn bewerken

Opties:
Pakking: NBR / MVQ / FPM
Pneumatische actuator met dubbele werking en enkele werking
Inductieve positiesensor
C - TOP besturingskop
Positiesensor
Handvat selectie
Twee-positie handvat;
drie-positie handvat;
viervoudig trekhandvat;
multi-positie plastic handvat;
multi-positie roestvrijstalen handvat;

Aansluiting:
SMS, RJT, DIN, 3A, ISO, geklemd, gelast en met schroefdraad etc.
Verpakkingsdetails:
Bubble pack voor elke klep.
Buitenverpakking is karton of multiplex kisten.
Of volgens het verzoek van de klant.

Leveringsdetails:
Meestal binnen 20 dagen na ontvangst van de aanbetaling per T/T.

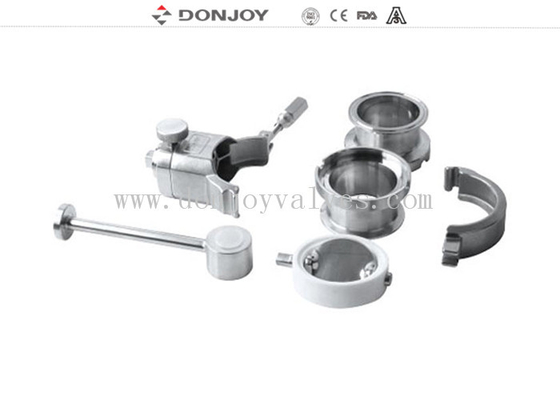

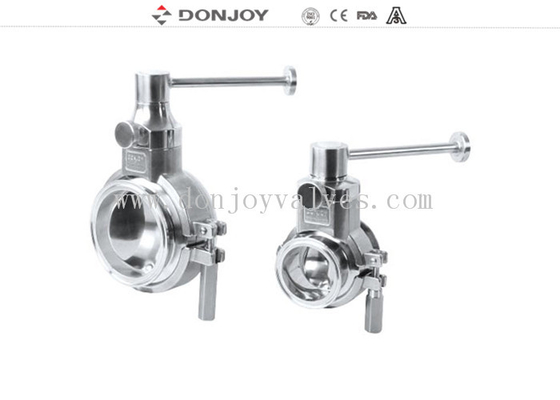

Productweergave
