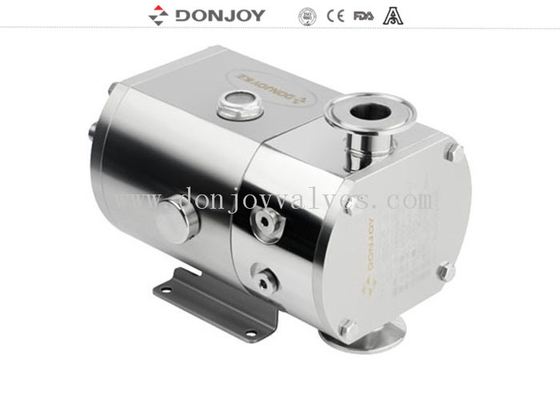

DONJOY Mini roterende lobopomp voor kaas en wei yoghurt transfer
Specificaties
|
Productnaam: |
Horizontale positieve verplaatsing roterende lobpomp |
|
Materiaal: |
Hele SS316L/1.4301/1.4404 |
|
Gezegelmateriaal: |
EPDM (Standaard, FDA-goedkeuring) |
|
Max. stroom: |
3000 liter/uur |
|
Max.druk: |
12 bar/ 174 PSI |
|
Max. werktemperatuur: |
150 C / 302 F |
|
Max. omwenteling: |
1450 tmp |
|
Rotortype: |
3 Verlaat rotoren, 6 Verlaat rotor |
|
Mechanische afdichting: |
SIC/SiC/EPDM (Standaard) |
|
Motorvermogen: |
00,75 kW, 1,5 kW,2.2 kW,3.0kw |
|
Verzegelingsoptie: |
Sanitaire mechanische afdichting/ Dubbele mechanische afdichting met koelsysteem |
|
Motor: |
ABB,SEW, 50 Hz / 60 Hz |
|
Oppervlaktebehandeling: |
Binnen gepolijst en buiten met zandblasen |
|
Beschikbare verbinding: |
Clamps, draad Butt weld, flens |
|
Beschikbare standaard: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Gebruikelijk: |
Elektisch |
|
Toepassingsgebied |
Zuivelproducten, levensmiddelen, dranken, apotheek, cosmetica, enz. |
| Structuur | met een breedte van niet meer dan 50 mm |
| Facultatief | Spanning (v) 220-240,360-400,420-460,630-690 |
Beschrijving
Opties
1Mechanische afdichting: SIC / SICE / EPDM, TC / TC, EPDM
2Eenvoudig zegel, dubbel mechanisch zegel
3Rotors: 2 verlaten rotor,3 Verlaat rotoren, 6 Verlaat rotor
4. Pakking: FPM(Viton), NBR, EPDM
5Verwarmingsjas voor het eind van het gezicht
6Volledige warmtejas.
7Verticale TUR-reeks of horizontale TUL-reeks
Voordeel:
Eenvoudige installatie en demontage
De as en rotor nemen spline verbinding ontwerp, eenvoudige installatie en demontage
Twee richtingen omkeerbaar, kan alleen worden bereikt door het wijzigen van de richting van de motor rotatie
Kan worden gebruikt voor alle soorten medium met hoge en lage viscositeit, zonder configuratie te veranderen
Uitlaat/inlaat kan horizontaal of verticaal zijn, alleen door basis te veranderen

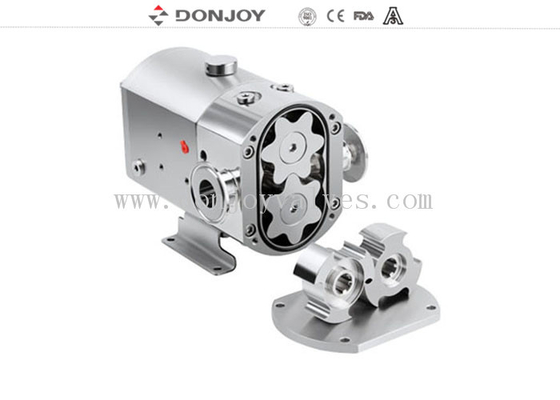

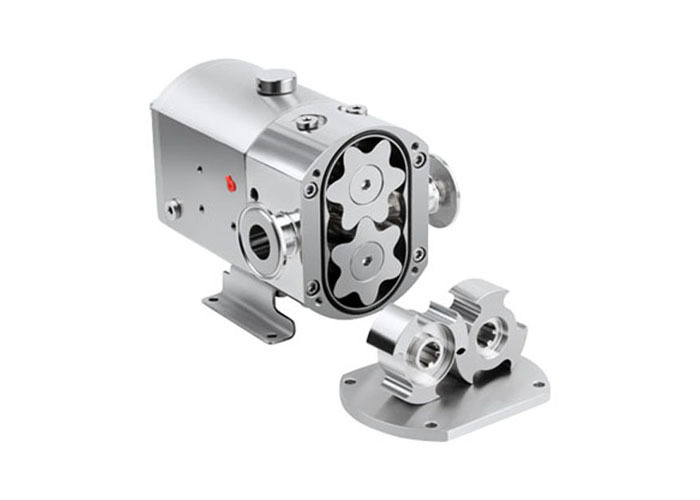

3 en 6 blad rotoren kunnen worden vervangen zonder de configuratie te veranderen
Toepassingen
Deze pomp is bedoeld voor de overdracht van viskeuze en laagviskeuze media in de voedselverwerkende, cosmetische en farmaceutische industrie.
Beginselen
1Als de lobben draaien, neemt de ruimte aan de sucitonzijde toe naarmate de ene lob van de andere wordt verwijderd, waardoor een gedeeltelijk vacuüm ontstaat dat de vloeistof naar de pompkamer trekt.
2Als ze door de schachten worden gedraaid, wordt elke lob opeenvolgend gevuld en wordt de vloeistof naar de leveringszijde verplaatst.De kleine spleten tussen de mantels en tussen de lobben en de wanden van het pompkorpus zorgen ervoor dat de spleten naar behoren worden gevuld.
3De pomp is volledig gevuld en de vloeistof ontsnapt door de tanden van de lobben en wordt tegen de wanden van de ruimten gedwongen.
Stroomrichting van de mini-lobe pomp
Selectie tabel
Tekening
Onderhoud en reparatie
Het onderhoud van de lobopomp kan door het compacte ontwerp zonder werkplaats eenvoudig en in zeer korte tijd in het veld worden verricht.
Voor het onderhoud van de pomp moet de elektrische aansluiting op de pompmotor worden gescheiden.
• Het onderhoud en de vervanging van lobes, de koppeling tussen pomp en motor en de pomp met lijnverbindingen kunnen met de bouten worden verricht zonder dat de voorkant wordt verwijderd.
• In deze sectie kunnen de gemakkelijk te verwijderen lobben worden gereinigd en onderhouden.
• De voorkant van het lichaam moet worden verwijderd om het zegel te vervangen.
• Het gezweefde deel van de oliereservoir die de olie afvoert, wordt met periodieke tussenpozen vervangen door de opening van de stekker.
• De nodige reiniging vindt plaats nadat alle onderdelen zijn verwijderd
De richting van de rotatie van de motor bij het opstarten van de pomp volgens de elektrische verbindingen moet gek zijn
