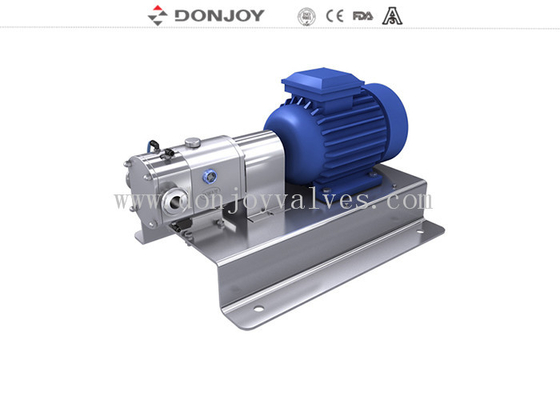

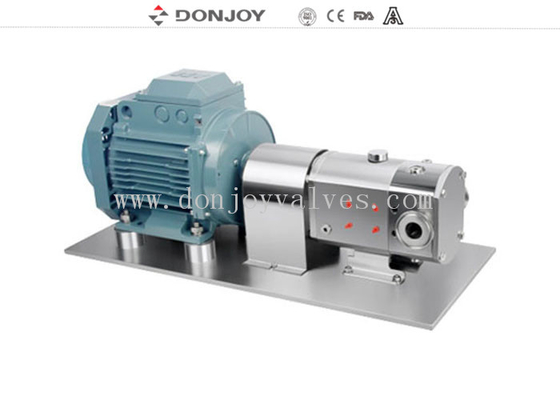

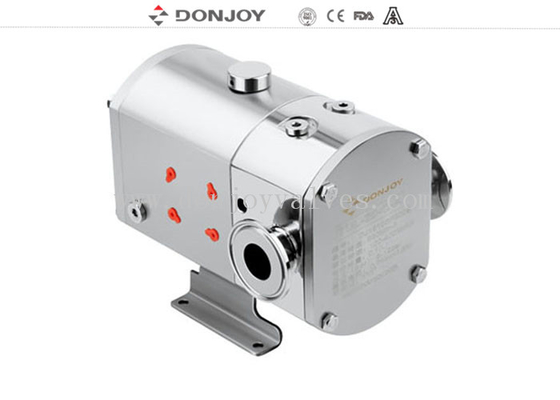

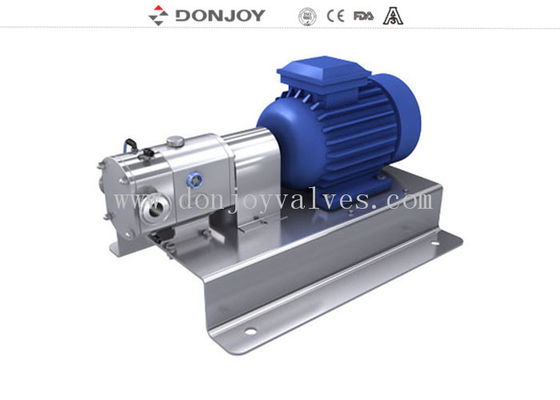

Hoge viscositeit zuiverheidspompen, mini-roterende lobespompen voor kaas- en wei-yoghurttransfer
Specificaties
|
Productnaam:
|
Horizontale positieve verplaatsing roterende lobpomp
|
|
Materiaal:
|
Hele SS316L/1.4301/1.4404
|
|
Gezegelmateriaal:
|
EPDM (Standaard, FDA-goedkeuring)
|
|
Max. stroom:
|
3000 liter/uur
|
|
Max.druk:
|
12 bar/ 174 PSI
|
|
Max. werktemperatuur:
|
150 C / 302 F
|
|
Max. omwenteling:
|
1450 tmp
|
|
Rotortype:
|
3 Verlaat rotoren, 6 Verlaat rotor
|
|
Mechanische afdichting:
|
SIC/SiC/EPDM (Standaard)
|
|
Motorvermogen:
|
00,75 kW, 1,5 kW,2.2 kW,3.0kw
|
|
Verzegelingsoptie:
|
Sanitaire mechanische afdichting/
Dubbele mechanische afdichting met koelsysteem
|
|
Motor:
|
ABB,SEW, 50 Hz / 60 Hz
|
|
Oppervlaktebehandeling:
|
Binnen gepolijst en buiten met zandblasen
|
|
Beschikbare verbinding:
|
Clamps, draad Butt weld, flens
|
|
Beschikbare standaard:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Gebruikelijk:
|
Elektisch
|
|
Toepassingsgebied
|
Zuivelproducten, levensmiddelen, dranken, apotheek, cosmetica, enz.
|
| Structuur |
met een breedte van niet meer dan 50 mm |
| Facultatief |
Spanning (v) 220-240,360-400,420-460,630-690 |
Beschrijving
Opties
1Mechanische afdichting: SIC / SICE / EPDM, TC / TC, EPDM
2Eenvoudig zegel, dubbel mechanisch zegel
3Rotors: 2 verlaten rotor,3 Verlaat rotoren, 6 Verlaat rotor
4. Pakking: FPM(Viton), NBR, EPDM
5Verwarmingsjas voor het eind van het gezicht
6Volledige warmtejas.
7Verticale TUR-reeks of horizontale TUL-reeks
Voordeel:
Eenvoudige installatie en demontage
De as en rotor nemen spline verbinding ontwerp, eenvoudige installatie en demontage
Twee richting omkeerbaar, kan worden bereikt door alleen de richting van de motor rotatie te veranderen
Kan worden gebruikt voor alle soorten medium met hoge en lage viscositeit, zonder configuratie te veranderen
Uitlaat/inlaat kan horizontaal of verticaal zijn, alleen door basis te veranderen
3 en 6 blad rotoren kunnen worden vervangen zonder de configuratie te veranderen
Toepassingen
Deze pomp is bedoeld voor de overdracht van viskeuze en laagviskeuze media in de voedselverwerkende, cosmetische en farmaceutische industrie.

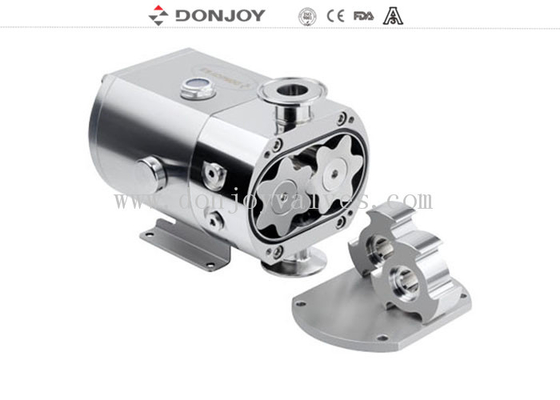

Beginselen
1Als de lobben draaien, neemt de ruimte aan de sucitonzijde toe naarmate de ene lob van de andere wordt verwijderd, waardoor een gedeeltelijk vacuüm ontstaat dat de vloeistof naar de pompkamer trekt.
2Als ze door de schachten worden gedraaid, wordt elke lob opeenvolgend gevuld en wordt de vloeistof naar de leveringszijde verplaatst.De kleine spleten tussen de mantels en tussen de lobben en de wanden van het pompkorpus zorgen ervoor dat de spleten naar behoren worden gevuld.
3De pomp is volledig gevuld en de vloeistof ontsnapt door de tanden van de lobben en wordt tegen de wanden van de ruimten gedwongen.
Stroomrichting van de mini-lobe pomp
Selectie tabel
Tekening
Onderhoud en reparatie
Het onderhoud van de lobopomp kan door het compacte ontwerp zonder werkplaats gemakkelijk en in zeer korte tijd in het veld worden uitgevoerd.
Voor het onderhoud van de pomp moet de elektrische aansluiting op de pompmotor worden gescheiden.
• Onderhoud en vervanging van lobes, de koppeling tussen de pomp en de motor en de pomp met lijnverbindingen kan worden uitgevoerd met de bouten zonder de voorkant te verwijderen.
• In deze sectie kunnen de gemakkelijk te verwijderen lobben worden gereinigd en onderhouden.
• De voorkant van het lichaam moet worden verwijderd om het zegel te vervangen.
• Het geslingerde deel van de olie-reservoir afvoer olie in periodieke intervallen wordt vervangen door de stopopening.
• De nodige reiniging vindt plaats nadat alle onderdelen zijn verwijderd
De richting van de rotatie van de motor bij het opstarten van de pomp volgens de elektrische verbindingen moet gek zijn
