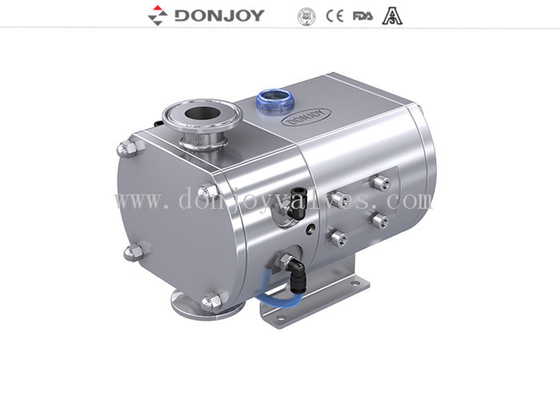

Charcuterie Chocolade Mini 174PSI 3000L/H Draaizuigerpomp

Mini-draaizuigerpomp voor charcuterie/chocolade die producten met een hoge viscositeit overbrengt

Specificaties

Beschrijving
Opties
1. Mechanische afdichting: SIC / SICE / EPDM, TC / TC, EPDM
2. Enkele afdichting, dubbele mechanische afdichting
3. Rotoren: 2 verlaten rotor,3 Verlaat rotoren, 6 Verlaat rotor
4. Pakking: FPM (Viton), NBR, EPDM
5. Warmtemantel aan het uiteinde

Functie
A. Handmatige continu variabele transmissie
B. Frequentieregelaar past de motorversnellingsbak aan
C. Uitgangstransmissie met vaste snelheid
Ontwerp en functies
1. Horizontale TUL, Vetrische TUR
2. Constructie met kale as
3. Hygiënisch ontwerp van de bevestiging van de rotoren
4. Sanitaire mechanische afdichting, eenvoudige reiniging en onderhoud

Toepassingen
Deze pomp is geschikt voor het overbrengen van viskeuze en laag-vloeibare media in de voedselverwerkende, cosmetische en farmaceutische industrie.

Principes
1. Terwijl de lobben roteren, wordt de ruimte aan de zuigzijde groter naarmate de ene lob zich op afstand van de andere bevindt, waardoor een gedeeltelijk vacuüm ontstaat dat de vloeistof naar de pompkamer zuigt.
2. Terwijl ze door de assen worden geroteerd, wordt elke lob achtereenvolgens gevuld en wordt de vloeistof naar de perszijde verplaatst. De kleine openingen tussen de mantels en tussen de lobben en de wanden van het pomplichaam zorgen ervoor dat de ruimtes naar behoren worden gevuld.
3. Het pomphuis is volledig gevuld en de vloeistof ontsnapt via de tanden van de lobben en wordt tegen de wanden van de ruimtes gedrukt. Wat bijdraagt ​​aan de pompaciton

Stroomrichting van mini-lobbenpomp

Selectietabel

Tekening

Onderhoud en reparatie
onderhoud van de lobbenpomp, zonder werkplaats, kan dankzij het compacte ontwerp gemakkelijk en in zeer korte tijd in het veld worden uitgevoerd.
Het scheiden van de elektrische aansluiting op de pompmotor is vereist vóór het onderhoud van de pomp. Nadat dit proces is voltooid, kan het onderhoud en de reparatie van de pomp worden uitgevoerd.

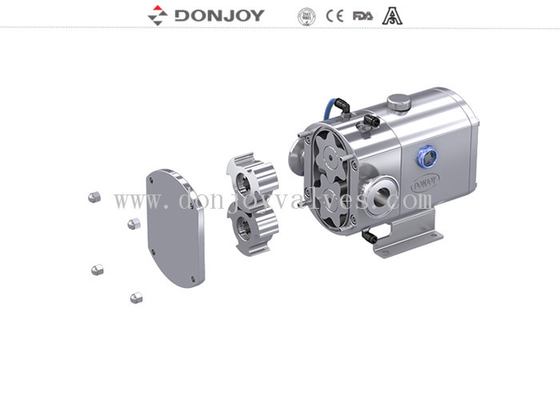

• Onderhoud en vervanging van Lobben, de koppeling tussen pomp en motor en de pomp met leidingaansluitingen kunnen worden uitgevoerd met de bouten zonder dat de voorkap verwijderd hoeft te worden.
• In dit gedeelte, De lobben die gemakkelijk kunnen worden verwijderd, kunnen reiniging en onderhoud worden uitgevoerd.
• Het voorste lichaam om de afdichting te vervangen moet worden verwijderd. Lichaams- en genotsoperatie kan op een eenvoudige manier worden uitgevoerd.
• Het schroefdraadgedeelte van het oliereservoir waar de olie periodiek wordt afgetapt, wordt vervangen door de plugopening. Op deze manier wordt de levensduur van de schroefdraad gecontroleerd op verlenging
• De noodzakelijke reiniging vindt plaats nadat alle onderdelen zijn verwijderd
weer terug op het lichaam en de gemonteerde pomp wordt geactiveerd. De draairichting van de motor moet bij het in bedrijf stellen van de pomp volgens de elektrische aansluitingen aangepast worden
