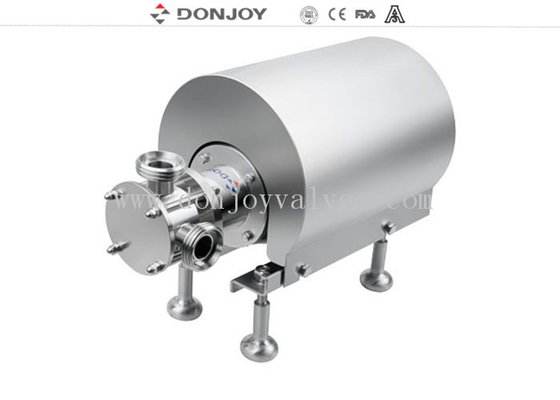

RX Flexibiliteit EPDM Impeller Pomp / Flexibele oplossing voor vloeistoftransport met SS316L Materialen
Beschrijving
RX flexibiliteit impeller pomp
Het kan rotatie met de klok mee en tegen de klok in bereiken.
Het kan vloeistof aanzuigen en transporteren, zelfs als het vloeistofniveau lager is dan de pompinlaatmax. 5M
De pomp is ontworpen om media met lage en hoge viscositeit te transporteren en te verplaatsen enmaterialen bevatten deeltjes of gassen
Specificaties
|
Productnaam:
|
RX Flexibiliteit EPDM Impeller Pomp / Flexibele oplossing voor vloeistoftransport met SS316L Materialen
|
|
Pomplichaammateriaal:
|
SS316L1.4404
|
|
Afdichtingsmateriaal:
|
EPDM (Standaard, FDA-goedkeuring) FPM(Viton) en NBR
|
|
Max. Debiet:
|
20m3/h
|
|
Max. Opvoerhoogte:
|
40H(m)
|
|
Max. Werkdruk:
|
4 bar
|
|
Max. Werktemperatuur: 80 °C
|
Mechanische afdichting:
|
|
SIC/SiC/EPDM(Standaard), C/SIC, TC/TC
|
Afdichtingstype:
|
|
F
|
lushed dubbele mechanische afdichting/enkele mechanische afdichting (standaard)Motorvermogen:
|
|
0,5 kW, 0,75 kW, 1,1 kW, 1,5 kW, 2,2 kW, 3,0 kW,
|
Spanning:
|
|
110V, 220V, 380V/440v
|
Motor:
|
|
ABB/binnenlands/SIEMENS
|
Motorfrequentie:
|
|
50HZ, 60HZ
|
Oppervlaktebehandeling:
|
|
Ra≤0,6μm, EP=Ra0,4μm
|
Model:
|
|
RX
|
Beschikbare aansluiting:
|
|
Tri-Clamp, Draad, Flens
|
Beschikbare standaard:
|
|
DIN, SMS, 3A, RJT, ISO/IDF
|
Bediening:
|
|
Elektrisch
|
Optie voor lage afvoer:
|
|
Lage afvoer/diafragmaklep/kogelkraan/vlinderklep
|
Certificaat:
|
|
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
Toepassingsgebied:
|
|
Zuivel, voedsel, drank, farmacie, cosmetica, etc.
|
Impellermaterialen
|
|
NBR, EPDM, VITON
|
Verpakkingsdetails:
|
|
Multiplex kist of op maat gemaakt. Of volgens de wens van de klant.
|
Leveringsdetails:
|
|
Meestal binnen 20 dagen na ontvangst van de aanbetaling per T/T.
|
Werkingsprincipe
|

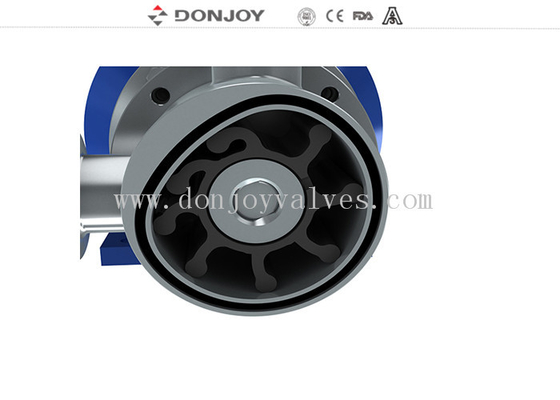

1. Bij de pompinlaat wordt, door de interne excentrische structuur van de pompstator, een gedeeltelijk vacuüm gevormd tussen de schoepen van de flexibele waaier wanneer het volume toeneemt. De daardoor gevormde aanzuiging trekt vloeistof in de pompkamer.
2. De roterende waaier transporteerde de vloeistof van de inlaat naar de uitlaat. In dit stadium bleef de ruimte tussen de schoepen constant. De opening tussen de schoepen maakt het mogelijk dat grote vaste deeltjes door de pomp gaan zonder schade aan de vloeistof.
3. De waaier komt in contact met het vlakke deel van het excentrische binnenoppervlak in de pompstator. Wanneer de waaier wordt gebogen, wordt het volume tussen de schoepen continu en gelijkmatig verkleind vanaf de pomp.
Geavanceerd ontwerp, eenvoudige constructie

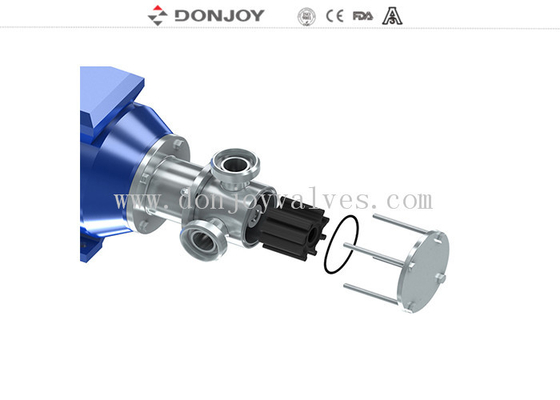

Onderhoud is eenvoudig en economisch. De pompkop wordt vastgezet met vier borgmoeren. Bij het onderhouden van de waaier en de asafdichting van de pomp hoeven alleen de moeren te worden losgeschroefd.
Mechanische afdichting:
We gebruiken een enkele mechanische afdichting, het afdichtingsoppervlak is van koolstof-metaal keramiek, de levensduur is verlengd. Bij voedselhygiënische toepassingen zijn mechanische afdichtingen zo ontworpen dat ze gemakkelijk kunnen worden gereinigd en groeven worden vermeden waar sediment door vloeistof kan worden gevormd.
Materialen:
• Behuizing en ventilator: AISI 316L
• Pakking: EPDM (geschikt voor voedsel)
• Mechanische asafdichting
RX-toepassing van sanitair
Hygiëne is van het grootste belang bij de verwerking van voedsel en zuivelproducten. De RX is ontworpen met gepolijst roestvrij staal en een waaier van voedsel- of melkkwaliteit om te voldoen aan strenge hygiëne-eisen. De roestvrijstalen sanitaire RX is gemakkelijk schoon te maken, die een ongesleufde asafdichting gebruikt die geen vloeistofafzetting veroorzaakt en het gebruikte waaier materiaal is getest en goedgekeurd. en is gecertificeerd om te voldoen aan de FDA-voorschriften. Typische producten die geschikt zijn voor levering door de pomp zijn onder meer: Melk, magere melk, room, wrongel, yoghurt, wei, klonten, siroop, smaakmakers, gelatine, honing, jam, zalf, conserven, drank, wijn, bier, vruchtensap en kruiden.
RX-toepassing van de industrie
RX flexibele impeller pomp kan ook worden toegepast op de situatie zonder sanitaire vereisten, maar het is nog steeds als belangrijkste roestvrijstalen pomp. RX roestvrijstalen pomp is met name geschikt voor het transporteren van zure vloeistoffen, klei, betonadditieven, reinigingsmiddelen, kleurstoffen, chemicaliën voor filmverwerking, inkt en cosmetica voor afvalwaterzuivering worden ook vaak in dit type pomp gepompt, waaronder de volgende producten: zeep, shampoo, wasmiddel en moisturizer.
Selectietabel
Tekening
Verbindingswijze
Debiet en opvoerhoogte
