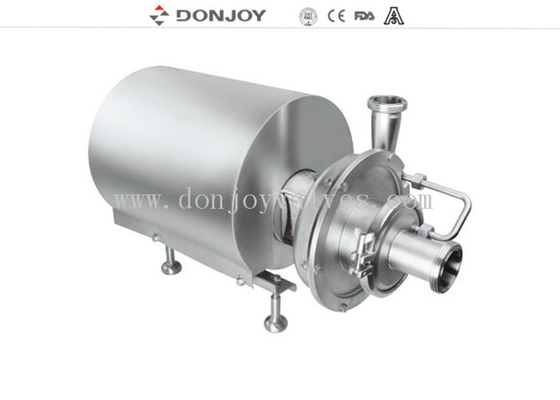

Sanitaire SS316l zelfaanzuigende centrifugaalpompen voor CIP-proces

Roestvrijstalen High Sanitary ZLX Zelfaanzuigende Centrifugaalpompen voor CIP-proces en Transfer

Tags: CIP-pomp, Centrifugaalpomp, Circulatiepomp

Specificaties


1. Deze pomp is een sanitaire zijdelingse zelfaanzuigende pomp, geschikt voor voedselverwerking,

farmacie en chemische industrie.
2. De pomp is ontworpen met een zijdelingse pijp tussen inlaat en uitlaat
3. Hij is speciaal ontworpen voor het pompen van materialen die lucht of gas bevatten, en kan ook worden gebruikt
voor negatieve zuiging met voorafgaande priming en met filtratieapparatuur
4. Hij kan worden gebruikt voor wijn, olie, siropen, vluchtige producten zoals alcohol, en andere
oplosmiddelen of met producten bij temperaturen dicht bij het kookpunt. Het belangrijkste gebruik van deze
pomp is echter voor CIP-terugwinning.
ZLX-SERIE VERSCHILLENDE TOEPASSINGEN

Brouwerij :  Bier, wort, gist, water, CIP-oplossing

Zuivelproducten : Melk, room, yoghurt, wei, zoutoplossing, CIP-oplossing

Voedsel: Eetbare olie, sojasaus, bouillon, smaakstoffen, ijsmengsel

Andere toepassing: Opslagtank leegmaken.

ZLX-SERIE POMP Inlaat&uitlaat aansluiting Standaard

Aansluiting: Draad, geklemd, Flens, Aspetische flens, KF etc.

Standaard: DIN, SMS,ISO, IDF, RJT, ASME BPE, 3A, I LINE

Suggestie voor de afstand van de pomp inlaat/uitlaat aansluiting

Om een bepaalde zelfaanzuigende capaciteit&stabiele werking  te garanderen en  de levensduur van de zelfaanzuigende centrifugaalpomp te verlengen, is het vereist om deze strikt te installeren volgens de inlaat- en uitlaat afmetingen van de pomp. Het is ten strengste verboden om een inlaatleiding te gebruiken die kleiner is dan de uitlaatgrootte, anders veroorzaakt dit gemakkelijk pomptrillingen, lawaai, NPSH-toename, etc.；de pompinlaataansluiting moet een bepaalde hoogte behouden,  het wordt aanbevolen dat de rechte pijphoogte 15-25 keer de diameter van de inlaatleiding is (zoals weergegeven in (D-03)

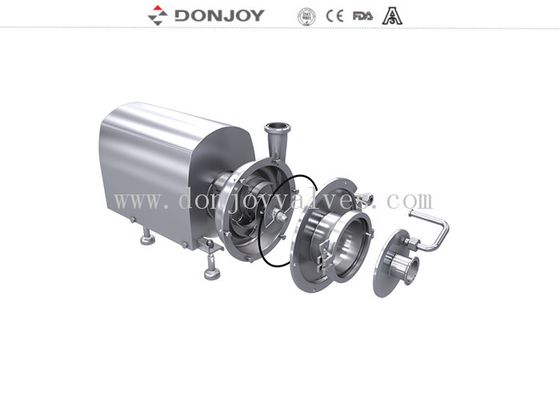

Mechanisch ontwerp

De Donjoy DJ-ZLX-serie zelfaanzuigende centrifugaalpomp mechanische afdichting is samen met een bekend Europees Zweeds bedrijf onderzocht en ontwikkeld. De mechanische afdichting is ontworpen met drukbalans en een super lange levensduur. Kan eenvoudig worden gedemonteerd en onderhouden zonder speciaal gereedschap. De sanitaire zuiverheid is in overeenstemming met EU EHEDG, USA 3-A-02-11, FDA1772600 enzovoort. En heeft veel configuraties.

Optie mechanische afdichtingsmaterialen :

1. SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.

ZLX Zelfaanzuigende centrifugaalpomp selectietabel :

Tekening van de ZLX Pomp

Debiet en opvoerhoogte

Concurrentievoordeel

“DONJOY is het enige bedrijf dat negen series producten heeft doorstaan door de Amerikaanse 3A-certificering
organisatie op het gebied van sanitaire pompen en kleppen in Azië.”
