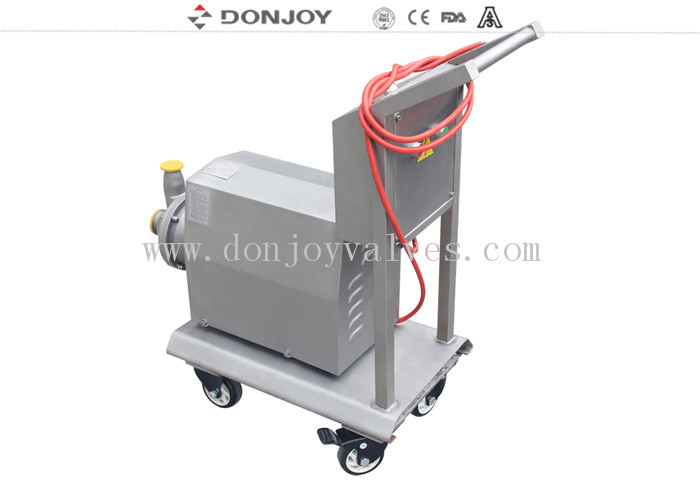

3-fase sanitaire roestvrijstalen CIP zelfaanzuigende centrifugaalpomp voor melk/water fabrikantTankmfabrikant
Oplossing voor hoge efficiëntie, weinig lawaai, grote zuigkracht, eenvoudig onderhoud, hoge zuiverheid
Technische specificaties
Max. debiet: 30 m³/u / 132 GPM
Max. opvoerhoogte: 30 H(M)
Max. druk: 3 bar / 43 PSI
Max. bedrijfstemperatuur: 120°C / 248°F
Max. toerental: 1750 min
Max. zuighoogte: 8M / 22ft
Specificaties
|
Productnaam:
|
CIP-pomp / Retourpomp
|
|
Materiaal behuizing:
|
SS304 / SS316L / 1.4301 / 1.4404
|
|
Materiaal afdichting:
|
EPDM (Standaard, FDA-goedkeuring) FPM(Viton) en NBR
|
|
Max. debiet:
|
35 m3/u
|
|
Max. snelheid:
|
3600 min-1
|
| Max. toerental: |
1750Min - 1 |
| Max. zuighoogte |
8m / 22 ft |
|
Max. opvoerhoogte:
|
42H(m)
|
|
Max. werkdruk:
|
4.2Bar
|
|
Max. werking
Temperatuur:
|
120 °C
|
|
Mechanische afdichting:
|
C /SIC /EPDM
|
|
Motor:
|
ABB / binnenlands
|
|
Motorfrequentie:
|
50HZ, 60HZ
|
|
Beschikbare aansluiting:
|
Tri-Clamp, Draad, Flens
|
|
Beschikbare standaard:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Bediening:
|
Elektrisch
|
|
Optie voor lage afvoer :
|
Lage afvoer / diafragmaklep / kogelkraan / vlinderklep
|
|
Toepassingsgebied:
|
Zuivel, voedsel, dranken, farmacie, cosmetica etc
|
Toepassingen
1. Deze pomp is een sanitaire zijdelingse zelfaanzuigende pomp, geschikt voor de voedselverwerkende, farmaceutische en chemische industrie.
2. Hij is speciaal ontworpen voor het pompen van materialen die lucht of gas bevatten, en kan ook worden gebruikt voor negatieve zuiging met voorafgaande priming en met filtratieapparatuur
3. Hij kan worden gebruikt voor wijn, olie, siropen, vluchtige producten zoals alcohol, en andere oplosmiddelen of met producten bij temperaturen dicht bij het kookpunt. Het belangrijkste gebruik van deze pomp is echter voor CIP-terugwinning.
Werkingsprincipes

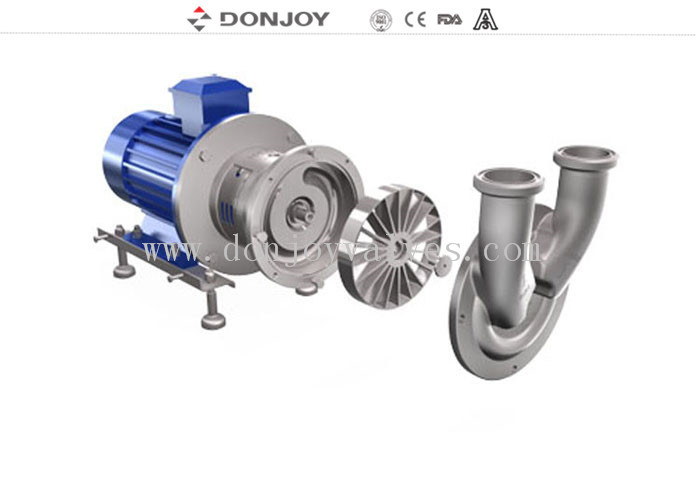

1. De waaier bevindt zich tussen de inlaatbehuizing en de venturi-behuizing en draait in combinatie met de pompas
2. De rotatie van de waaier en de opstelling van het zijkanaal creëren een negatieve druk in de inlaatbehuizing
3. Wat de zuigkracht van de pomp genereert. Tegelijkertijd ontvangt de vloeistof energie in de vorm van kinetische energie en drukenergie, en dit drijft hem door de waaierbehuizing.
Ontwerp en kenmerken
1. Motorkap vervaardigd met koudgevormde plaat
2. roestvrijstalen investeringsgietinlaatbehuizing en waaier
3. Mechanische afdichting voorkomt contact tussen de veer en de gepompte vloeistof.
4. Roestvrijstalen steun
5. Oppervlakteafwerking: Zandstralen
6. Aansluiting: Schroefdraad / Klem / Moer /, DIN11864 Aseptisch, KF
7. Standaard: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE
Mechanisch afdichtingssysteem:
De mechanische afdichting van de Donjoy DJ-CIP-serie zelfaanzuigende pomp is samen met een Europees Zweeds bekend bedrijf onderzocht en ontwikkeld. De mechanische afdichting is ontworpen met drukontlasting en een super lange levensduur, kan gemakkelijk worden gedemonteerd en onderhouden zonder speciaal gereedschap. De sanitaire zuiverheid is in overeenstemming met EU EHEDG, USA 3-A-02-11, FDA1772600 enzovoort. En heeft veel configuraties
Mechanische afdichting (standaard): C/SiC/EPDM, sic/c/FKM, SIC/SIC/EPDM, TC/TC/EPDM, TC/TC/FKM.
- CIP U-serie zelfaanzuigende pomp selectietabel
CIP U-serie zelfaanzuigende pomp gegevensblad
Concurrentievoordeel
“DONJOY is het enige bedrijf dat negen series producten heeft doorstaan van de Amerikaanse 3A-certificatieorganisatie op het gebied van sanitaire pompen en kleppen in Azië.”
Tags: Donjoy pomp, Sanitaire pomp, CIP-pomp, Zelfaanzuigende pomp, Voedselpomp
