Plaats van herkomst:
CHINA
Merknaam:
DONJOY
Certificering:
CE/FDA/ISO/3A
Modelnummer:
NO.VSJ100N1
contacteer ons
DONJOY-Roestvrij staal 304 het Lassende glas van het Tankgezicht met Borosilicate maakte Glas voor Voedselproces aan
Snel Detail

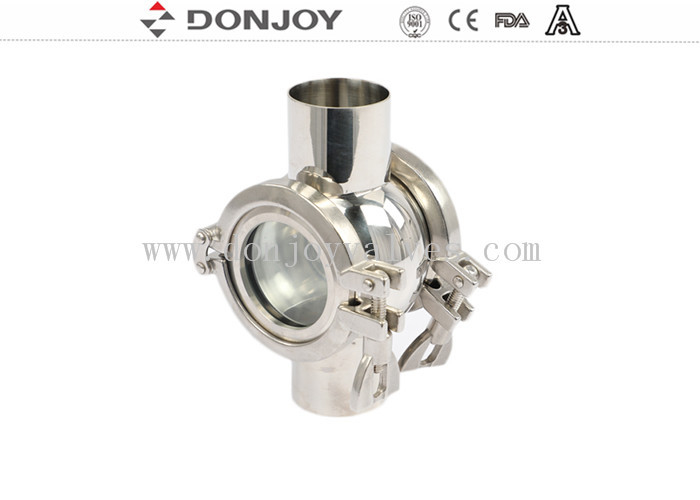

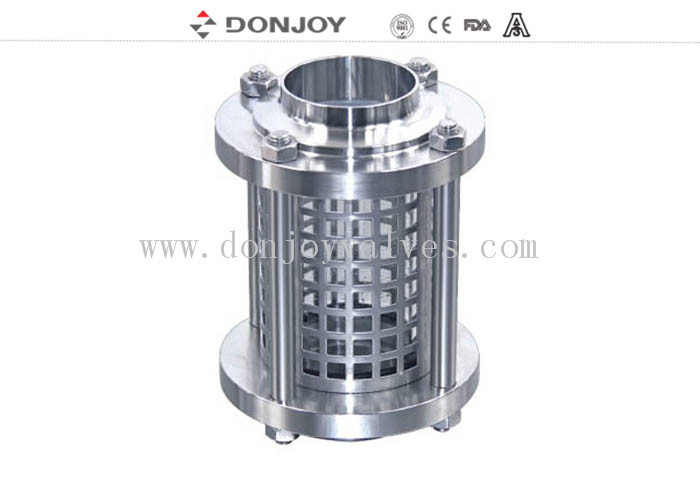

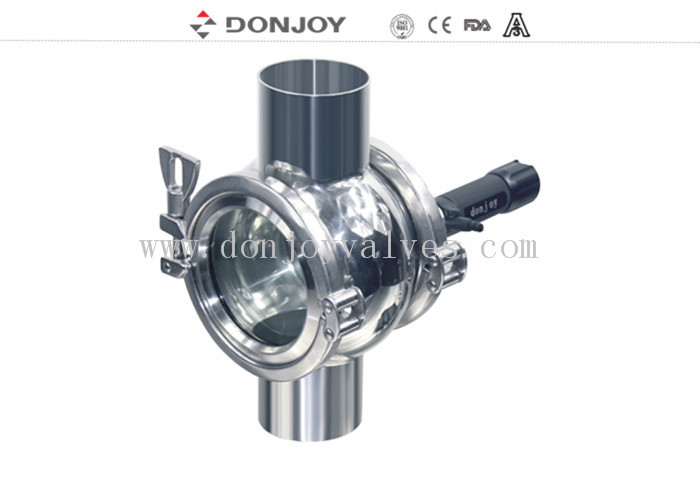

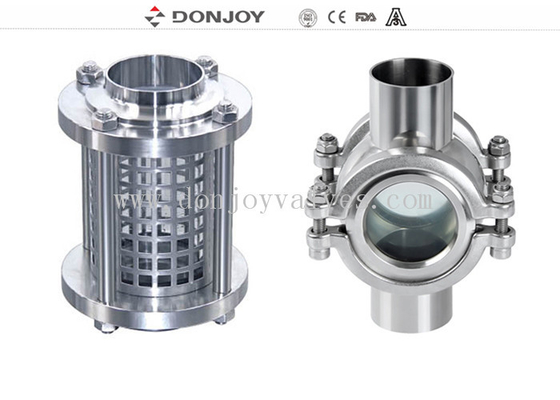

Tubulair Gezichtsglas, Recht Gezichtsglas, het Glas van het Vier Maniergezicht
Grootte: DN10-DN300/0.5“ - 12“
Pakking: EPDM, NBR, FPDM
Werkdruk: 10Bar
Specificatie
|
Product |
Gealigneerd gezichtsglas |
|
Het Materiaal van het kleplichaam: |
SS304/SS316L/1.4301/1.4404 |
|
Verbindingsmateriaal: |
EPDM, NBR, FPM |
|
Gezichtsglas: |
aangemaakt glas Borosilicate |
|
Max.temperature: |
-10 tot 120 graad |
|
Batterij: |
Nr |
|
Beschikbaar verbinding: |
Klem, Draad, las, DIN, SMS, IDF |
|
Beschikbare norm: |
DIN, SMS, 3A, ISO |
|
Certificaat: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO9001/2008 |
|
Bereik Application: |
Zuivelfabriek, voedsel, drank, apotheek, schoonheidsmiddel, enz. |
|
Verpakkingsdetails: |
Triplexgeval of aangepast. Of vanaf het verzoek van klanten |
|
Leveringsdetails: |
10-20 dagen |
Tekening
DUIM
| Grootte | H | D | D1 | DN |
| 1/2“ | 140 | 78 | 12.7 | 9.4 |
| 3/4“ | 140 | 78 | 19.1 | 15.8 |
| 1“ | 140 | 78 | 25.4 | 22.4 |
| 1 1/4“ | 140 | 78 | 31.8 | 28.8 |
| 1 1/2“ | 140 | 86 | 38.1 | 35.1 |
| 2“ | 142 | 102 | 50.8 | 47.8 |
| 2 /12“ | 146 | 115 | 63.5 | 59.5 |
| 3“ | 146 | 124 | 76.2 | 72.2 |
| 3 1/2“ | 150 | 139 | 89 | 85 |
| 4“ | 156 | 154 | 101.6 | 97.6 |
| 5“ | 170 | 185 | 133 | 127 |
| 6“ | 180 | 215 | 147 | 153 |
DIN
| Grootte | H | D | D1 | DN |
| DN10 | 140 | 78 | 13 | 10 |
| DN15 | 140 | 78 | 18 | 15 |
| DN20 | 140 | 78 | 22 | 19 |
| DN25 | 140 | 78 | 28 | 25 |
| DN32 | 140 | 86 | 34 | 31 |
| DN40 | 140 | 90 | 40 | 37 |
| DN50 | 142 | 102 | 52 | 49 |
| DN65 | 146 | 124 | 70 | 66 |
| DN80 | 150 | 139 | 85 | 81 |
| DN100 | 156 | 154 | 104 | 100 |
| DN125 | 170 | 185 | 129 | 125 |
| DN150 | 180 | 215 | 154 | 150 |
Toepassing
Het rechte gezichtsglas en het glas van het Vier maniergezicht worden samengesteld van een roestvrij staalkader en een aangemaakt glas. Door het, kan de exploitant het stromen van vloeistof duidelijk en precies op het gebied van voedsel, schoonheidsmiddelen, de farmaceutische en fijne chemische industrieën waarnemen.
Grootte van 1“ - 12“ aan DN25--DN300 het glas kan op het materiaal door klemmen worden geïnstalleerd.
