Plaats van herkomst:
CHINA
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
contacteer ons

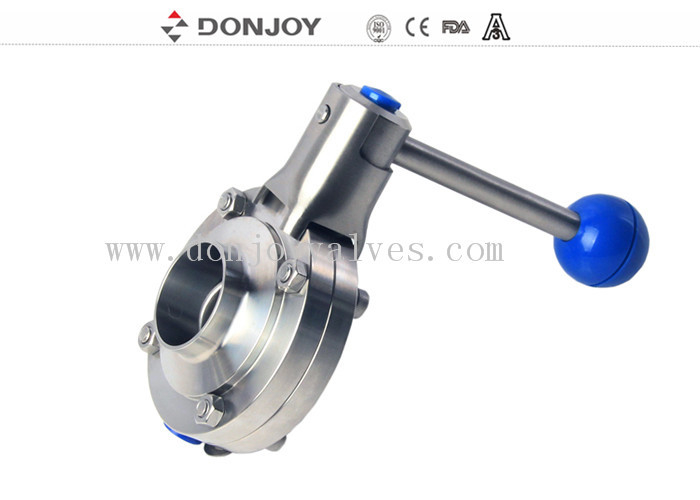

DONJOY Roestvrij staal handmatig achterste lassen beluchting vlinder klep trekhandgreep EPDM pak 10 bar
Technische specificaties
Max.druk: 10 bar ((DN25-DN100), 8 bar (DN125-DN150), 5 bar ((DN200-DN300)
Min. druk:0.2Bar
Werktemperatuur: -10°C tot +120°C (EPDM)
0.5-2 mm tussen de schijf en de afdichting
Specificaties
|
Productnaam: |
Ventilaat voor luchting met vlinder |
|
Materiaal van de klep: |
SS304/316L |
|
Gezegelmateriaal: |
EPDM (standaard) FPM/SILICON/NBR, FDA177.2600 |
|
Maximale werkdruk: |
10 Bar |
|
Max. Werktemperatuur: |
120 graden C |
|
Beschikbare afmetingen: |
DN10-DN300, 1/2 "-12" |
|
Beschikbare verbinding: |
Klem/las/draad/speciale aansluiting |
|
Beschikbare standaard: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Gebruikelijk: |
Handmatig, pneumatisch, elektrisch. |
|
Aanbrengen: |
Twee-positie handvat, drie-positie handvat, vier-positie trekhandvat, meerpositie plastic handvat en meerpositie handvat van roestvrij staal |
|
Beheersing: |
Smart valve positioner / C-TOP-besturing / positie sensor |
|
Certificaat: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO |
|
Toepassingsgebied |
Zuivelproducten, voedingsmiddelen, dranken, apotheek, cosmetica, enz. |
|
Model van plastic multi-positie handvat: |
Voor de toepassing van deze verordening geldt de volgende voorschriften: |
|
Installatie van het handvat: |
Aan één zijde van de klep |
Tekening
Ontwerp en kenmerken
Compact en robuust ontwerp
Beschikbare maten DN25-DN300 ((1/2"-12")
Multi-Position handvat is geschikt tot DN100/4"
Trekhand is geschikt tot DN25-DN300 ((1/2"-12")
PED97/23EG
FDA.177.2600
De klep kan worden vervangen met elk soort verbinding
Verbinding
met een breedte van niet meer dan 50 mm
Toepassing
Gebruikt in de voedselverwerkende, farmaceutische en chemische industrie.
Werkingsbeginselen
Kan automatisch worden bediend via de actuator of handmatig met het handvat
Het handvat blokkeert de klep in de OPEN of CLOSED positie, zeker, er zijn de andere positie beschikbaar.
De aandrijver duwt de zuiger van de asbeweging in 90 graden zodat hij de vlinderklep bedient.
Verscheidene handgrepen
1Trek aan de handgreep.
2,Multi-Position Handle ((Blauwe Plastic)
3.Multi-position handle (staal) sluitbaar
Verpakking
Bubbelpakket voor elke klep.
De buitenverpakking is karton of multiplex.
Of op verzoek van klanten.
Detail van de levering
Meestal binnen 20 dagen na ontvangst van T/T aanbetaling.
Werkmoment ((N.M.)
|
DN25/1" |
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3 cm |
DN80 |
DN100/4" |
DN125 |
DN 150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
