Plaats van herkomst:
CHINA
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
NO.VQD140Q2
contacteer ons

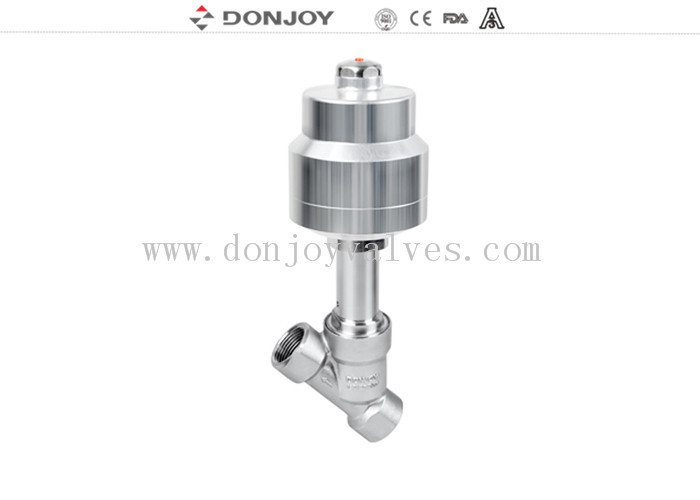

Standaard staal actuator hoek zitklep met 2 " BSP Vrouwelijke aansluiting voor stoomgebruik
Detail:
Hoekstoelklep
Verbinding: interne draad
Standaard: DIN, 3A, SMS, ISO, IDF, RJT..
specificaties:
| Productnaam: | Pneumatische hoekstoelklep |
| Materiaal van de klep: | CF8M/316L |
| Gezegelmateriaal: | EPDM/PTFE |
| Werkdruk: | 8 bar, 10 bar (optie). |
| Max. werktemperatuur: | 120 graden, 180 graden ((optie) |
| Beschikbare afmetingen: | DN10-DN100,1/2"-4" |
| Beschikbare verbinding: | draad, las, klem, BSP/BSP/NPT |
| Opereren: | Pneumatisch, stuurhoofd. |
| Certificaat: | FDA, CE, ISO |
Operatiemogelijkheden voor de stoelklep
1.Handleiding: Plastic handwiel, roestvrij staal wiel, fijn draaiend handwiel
2.Pneumatische aandrijvingen, van kunststof of van roestvrij staal

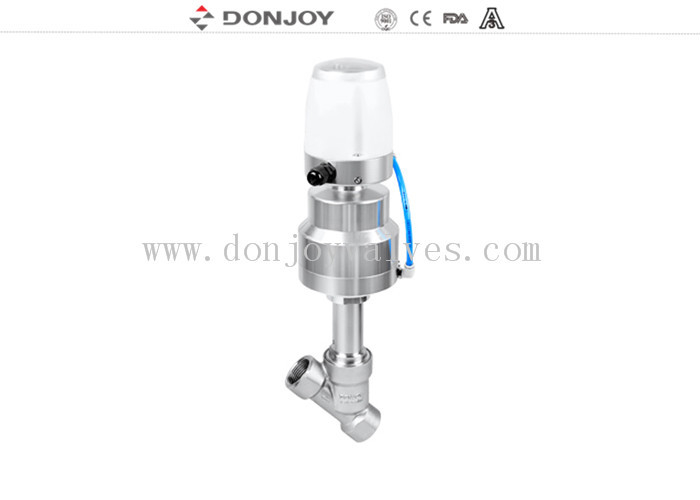

3.Beheerkop: 1.1 Valve positionerProcescontroller(kan kiezen uit 4-20mA, 0-10V), Device NET buscommunicatie
1.2 C-Top, Mini C-Top: Positiereactie ((Kan worden weergegeven (groen) en uitgeschakeld (rood), ingebouwde magnetoventil, druk met PLC-systeem om automatisch te bedienen, DC24V
1.3Positiesensor ((PNP, NPN)
1.4 Met regelaar voor de ventielpositie: dit ontwerp heeft een functie voor het regelen van de ventielpositie en heeft in vergelijking met de ventielpositionair een kostenevoordeel.maar kan niet realiseer real-time stroomcontrole, alleen via de handmatige kleppositie om de stroomregeling te realiseren.
Toepassingen:
Bier- en drankvulmachines
Textieldrukken en kleurverwerking
Gasindustrie
Apotheek& Medische apparatuur
Chemische industrie
Desinfectie
Schuimapparatuur
Verwijdering van water/afvoer
Beginselen van de werking
1De stoelkleppen worden automatisch aangestuurd door een een- of een dubbelwerkende pneumatische accuutor.
2. De 180°-rotatie van de pneumatische cilinder om de uitwisseling van normaal open en normaal gesloten te realiseren.
Voordelen
1Geen dode hoek, geen retentie om te voldoen aan de eisen van alle soorten gezondheid.
2Voordelen: De spoel zonder bouten, zonder rekening te houden met het risico van beschadiging van andere apparatuur als gevolg van het vallen van de bouten;
3De klep heeft geen dode hoek, de resulterende hoek hoeft niet in aanmerking te worden genomen vanwege de complexe structuur.
4Temperatuur: maximale temperatuur tot 200 °C (afhankelijk van het soort afdichting)
5. Afdichting: elastisch as afdichting ontwerp, ingebedde spoel ontwerp.
Tekening
Regulerende curve
Concurrerende doelstellingen
De visie van Donjoy is om een toonaangevende leverancier te worden in de vloeistofbeheersing, de sanitaire kleppen en pompen met een hoge zuiverheid, met geavanceerde technologie en uitstekende kwaliteit.
