Pneumatische sanitaire hoekstoelkleppen

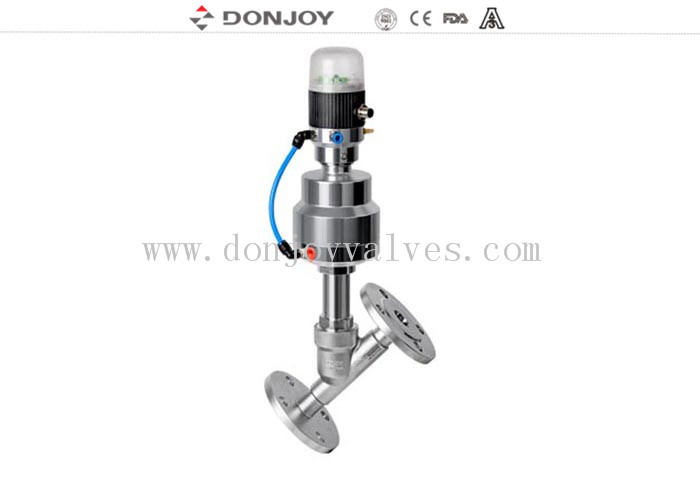

SS316L 2 Zuiger Aangedreven Roestvrijstalen Flens Pneumatische Hoekzittingklep met Flensuiteinde

Detail:

Hoekzittingklep

Aansluiting:  Flens

Standaard: DIN, JIS, AISI...

Specificaties:

Bedieningsopties voor Zittingklep

1. Handmatig: Plastic handwiel, Roestvrijstalen wiel, Fijn afstel handwiel

2. Pneumatisch: Plastic en roestvrijstalen actuatoren

3. Bedieningskop: 1.1 Kleppositieregelaar Procescontroller (Kan kiezen voor 4-20mA, 0-10V), Device NET bus communicatie

                         1.2 C-Top, Mini C-Top: Positie feedback (Kan worden bekeken op (Groen) en uit (Rood), Ingebouwde magneetventiel, Druk met PLC-systeem om automatisch te bedienen, DC24V

                         1.3 Positiesensor (PNP, NPN)

                         1.4 Met kleppositieregelaar : Dit ontwerp met kleppositieregelingsfunctie, en in vergelijking met de kleppositieregelaar, heeft deze regelaar een kostenvoordeel, maar kan geen real-time flow control realiseren, alleen door de handmatige kleppositie om flow control te realiseren.

Toepassingen:

Bier- en Drank Afvulmachines

Textiel printen & Verven
Gasindustrie
Farmaceutische & Medische Apparatuur
Chemische industrie
Desinfectie
Schuimapparatuur
Water/afvalwaterzuivering

Werkingsprincipes

1. Zittingkleppen worden automatisch bediend door een enkelwerkende of een dubbelwerkende pneumatische actuator. Door perslucht toe te voeren, wordt de as bewogen om de klep in de “open” of “gesloten” positie te plaatsen.

2. De 180 graden rotatie van de pneumatische cilinder om de uitwisseling van normaal open en normaal gesloten te realiseren.

Voordelen

1. Geen dode hoek, geen retentie om te voldoen aan de eisen van alle soorten hygiëne.

2. Voordelen: De schuif zonder bout, zonder rekening te houden met het risico van beschadiging van andere apparatuur als gevolg van het vallen van bouten;

3. De klep heeft geen dode hoek, het is niet nodig om rekening te houden met de resulterende hoek als gevolg van de complexe structuur.

4. Temperatuur: maximale temperatuur tot 200 (afhankelijk van het afdichtingstype)

5. Afdichting: elastisch asafdichtingsontwerp, ingebouwd schuifontwerp.

Tekening

Regelcurve

Concurrerende doelen

Donjoy's visie is om een toonaangevende leverancier te worden op het gebied van vloeistofregeling, hoogzuivere sanitaire kleppen en pompen, met geavanceerde technologie en uitstekende kwaliteit.

Tag: Zittingklep, Hoekklep, Afsluitklep, Sanitaire Klep
