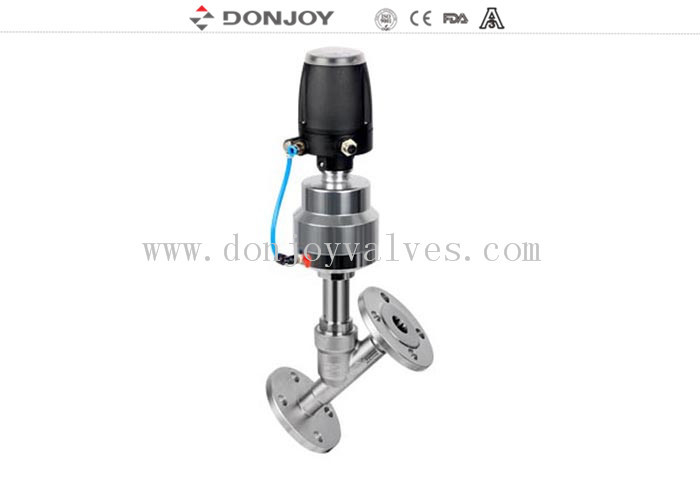

2-weg 2-positie dubbelwerkende pneumatische sanitaire hoekzittingklep PN16 Flensverbinding met DC2V Ctop
Detail:
Hoekzittingklep
Aansluiting: PN10/ PN16 Flens
Standaard: DIN, JIS, AISI...
Specificaties:
| Productnaam: |
Pneumatische Hoekzittingklep |
| Materiaal klepbody: |
CF8M/316L |
| Afdichtingsmateriaal: |
EPDM/PTFE |
| Werkdruk: |
8 Bar, 10Bar (optie). |
| Max. werktemperatuur: |
120 graden, 180 graden (Optie) |
| Beschikbare maten: |
DN10-DN100, 1/2"-4" |
| Beschikbare aansluiting: |
Draad, Las, Klem, BSP/BSP/NPT |
| Bediening: |
Pneumatisch, Bedieningskop |
| Certificaat: |
FDA, CE, ISO |
Bedieningsopties voor zittingklep
1. Handmatig: Kunststof handwiel, Roestvrijstalen wiel, Fijn afstel handwiel
2. Pneumatisch: Kunststof en roestvrijstalen actuatoren
3. Bedieningskop: 1.1 Kleppositieregelaar Procescontroller (Kan 4-20mA, 0-10V kiezen), Device NET bus communicatie
1.2 C-Top, Mini C-Top: Positie feedback (Kan worden bekeken op (Groen) en uit (Rood), Ingebouwde magneetventiel, Druk met PLC-systeem om automatisch te besturen, DC24V
1.3 Positiesensor (PNP, NPN)
1.4 Met kleppositieregelaar : Dit ontwerp met kleppositie-aanpassingsfunctie, en in vergelijking met de kleppositieregelaar, heeft deze regelaar een kostenvoordeel, maar kan geen real-time flow control realiseren, alleen via de handmatige kleppositie om flow control te realiseren.
Toepassingen:
Bier- en drankvulmachines
Textiel printen & verven
Gasindustrie
Farmaceutische & medische apparatuur
Chemische industrie
Desinfectie
Schuimapparatuur
Water/afvalwaterzuivering
Werkingsprincipes
1. Zittingkleppen worden automatisch bediend door een enkelwerkende of een dubbelwerkende pneumatische actuator. Door perslucht toe te voeren, wordt de as bewogen om de klep in de “open” of “gesloten” positie te plaatsen.
2. De 180 graden rotatie van de pneumatische cilinder om de uitwisseling van normaal open en normaal gesloten te realiseren.
Voordelen
1. Geen dode hoek, geen retentie om te voldoen aan de eisen van allerlei soorten hygiëne.
2. Voordelen: De spindel zonder bout, zonder rekening te houden met het risico van beschadiging van andere apparatuur door het vallen van bouten;
3. De klep heeft geen dode hoek, het is niet nodig om rekening te houden met de resulterende hoek door de complexe structuur.
4. Temperatuur: maximale temperatuur tot 200 (afhankelijk van het afdichtingstype)
5. Afdichting: elastisch asafdichtingsontwerp, ingebouwd spindelontwerp.
Tekening
Regelcurve
Concurrerende doelen
De visie van Donjoy is om een toonaangevende leverancier te worden op het gebied van vloeistofregeling, hoogzuivere sanitaire kleppen & pompen, met geavanceerde technologie en uitstekende kwaliteit.
Tag: Zittingklep, Hoekklep, Afsluitklep, Sanitaire Klep
