SS316L BPE Tweewegdiafragma klep met EPDM pak met FDA-certificaat

SS316L BPE Membraanafsluiter met Plastic handmatige bediening met EPDM+PTFE FDA Afdichting

Sanitaire membraanafsluiters, Farmaceutische membraanafsluiters

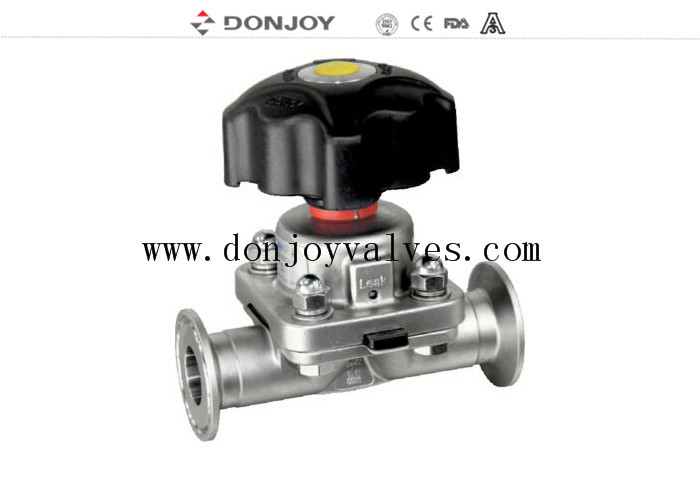

SS316L BPE Membraanafsluiter met Plastic handmatige bediening met EPDM+PTFE FDA Afdichting

Beschrijving

Verschillende configuraties van membraanafsluiters

1. Membraanafsluiter met Positiesteller/Procescontroller (IL-TOP)

2. Membraanafsluiter met Besturingseenheid (C-Top)

3. Ventielstandregelaar

4. Positiesensormodule

5. Plastic handvat

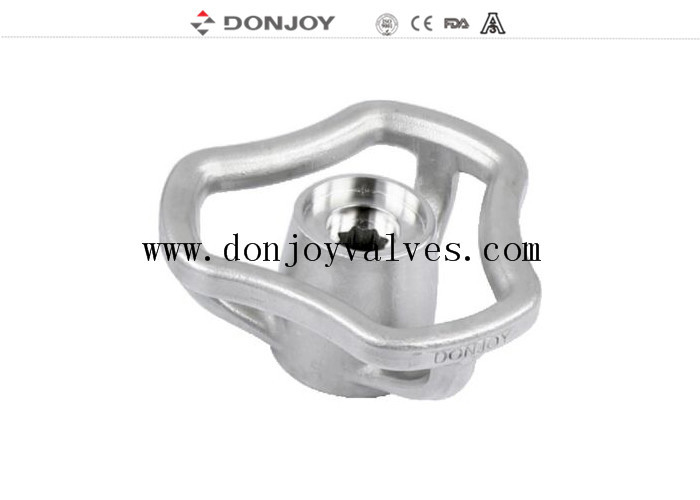

6. Roestvrijstalen handvat

7. Roestvrijstalen actuator

Specificaties

Toepassingen:

Membraanafsluiters, handmatig of pneumatisch bediend, zijn specifiek ontworpen voor gebruik in hygiënische en aseptische processen in de farmaceutische industrie.

Het ventiel is uitstekend geschikt voor debietregeling en open/dicht regeling.

De membraanafsluiters zijn beter qua debiet in vergelijking met andere ventielen. Het is gemakkelijker schoon te maken en beter om de substantie met deeltjes te verwerken. Het fenomeen van luchtbellen is zeldzaam tijdens de toepassing van debietregeling.

Werkingsprincipes

1. Het membraan zorgt voor de afdichting van de behuizing en de zitting. Er zijn geen paden naar de buitenomgeving, dus het is geschikt voor aseptische processen

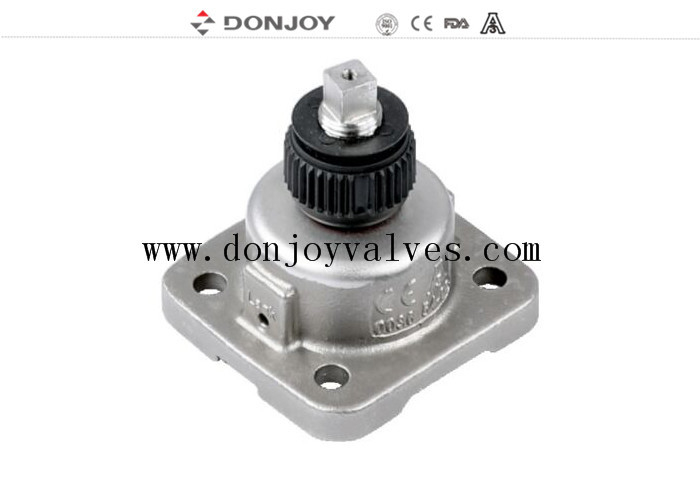

2. Wanneer het ventiel gesloten is, beweegt een drukkussen dat het membraan ondersteunt naar het afdichtvlak op de behuizing. Wanneer de drukplaat beweegt, buigt het membraan en wordt het naar beneden gedwongen op het zitoppervlak in het midden van de behuizing, waardoor het debietpad door de behuizing wordt afgesloten.

3. De wisselwerking van de behuizing met de drukplaat voorkomt overmatige compressie van het membraan

4. Het ventiel kan handmatig worden bediend en pneumatische bediening via solenoïdeventielen

Ventielhuis:

Gesmeed huisHet blanco is door een stuk roestvrijstalen staaf, in het smeedproces, samen met de hoge temperatuur smeden, zorgen voor, door extrusie blanco vormverandering, door het smeden na de behuizingsdichtheid hoger, de structuur is uniformer, geen zandgat en andere onzuiverheden. Vervolgens door het bewerkingscentrum de zeer precieze bewerking uitvoeren.

Gegoten huiswordt gemaakt door het wasmodel van paraffine, paraffine model infiltratie in keramiek, om het hele lichaam wasmodel oppervlak een laag sterk keramiek te laten vormen. Smelt wasmodel, dan in het smelten van de roestvrijstalen oplossing, na afkoeling de verschijning van keramiek afslaan, blanco lichaam is gemaakt. Gietmaat is zeer nauwkeurig, het uiterlijk is glad, schoon en netjes.

Tekening

Certificaat van membraanafsluiter

1. Alle synthetische harsen en additieven voldoen aan de FDA-certificering.

2. Chemische samenstelling van materialen, fysische eigenschappen en productieproces zijn gedocumenteerd.

3. 3-a consistentie de authenticatie

4. CE-PED/97/23/EC

5. EN 10204-3.1

Multi-poort membraanafsluiter combinatie

SPA configuratie en GMP configuratie

Tag: sanitaire ventielen, Farmaceutische ventielen, Membraanafsluiter
