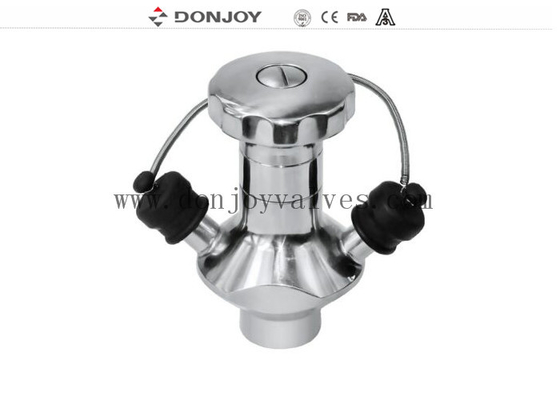

Lasverbinding Aseptische Steriliseerbare Monsterklep Gepolijst

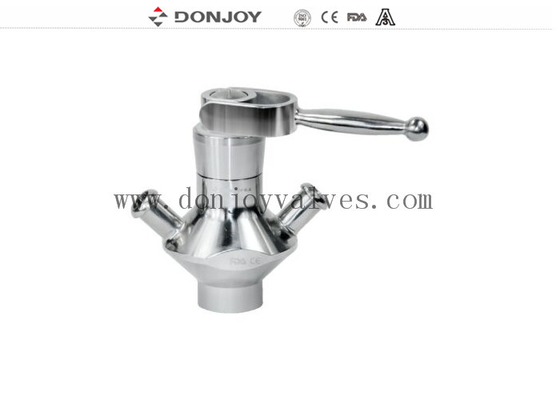

SS316L draaihendel Aseptische en steriliseerbare monsterventiel met lasaansluiting

Snelle details

Bemonsteringsventiel

Maat:  las OD40MM

Type: Automatisch terugkeertype bemonsteringsventiel

Pakking: EPDM, PTFE

Werkdruk: 6Bar

Gepolijst: Spiegel, Mat, Ra≤0.8μm, Ra≤0.5μm

Handvat: Draaihendel, Verwijderbare hendel

Specificatie

Toepassing:Het aseptische monsterventiel wordt toegepast in de bier-, melk-, drank-, vruchtensap-, farmaceutische industrieën,

Aseptische monsterventielen Standaardontwerp

Aseptisch monsterventiel is gemaakt van drie delen: ventielhuis, ventielkop en één membraan. Een rubberen membraanventiel wordt op de as van de ventielkop geplaatst en fungeert als een uitschuifbare ventielkern.

• Eindaansluitingen kunnen worden gelast, geklemd of geschroefd, slechts één maat DN8 beschikbaar.
• Handvattype: draaihendel, sleutelhendel
• Ventiel open: monsterventiel dicht: sterilisatie

Open (bemonstering)          Dicht (Steriliseren)

Werkingsprincipes

Het aseptische monsterventiel is ontworpen voor sterilisatie voor en na elke bemonstering.

Open: Bemonstering - het handventiel wordt geopend door de hendel te draaien (instelbaar ventiel) of door de hendel te activeren (aan/uit-ventiel). De spindel en het membraan worden dan ingetrokken, waardoor vloeistof kan passeren

Gesloten: Steriliseren - de ingebouwde veer sluit het ventiel en houdt het kanaal open tussen de slangen door een omgekeerd proces om te steriliseren. Bij gebruik met stoom wordt een kleine overdrukventiel (optioneel) op de uitlaat aanbevolen.

Standaardontwerp: Het aseptische monsterventiel bestaat uit drie delen, een ventielhuis, een handvat en een membraan. Het rubberen membraan wordt op de spindel van het ventiel geplaatst en werkt als een rekbare plug.
