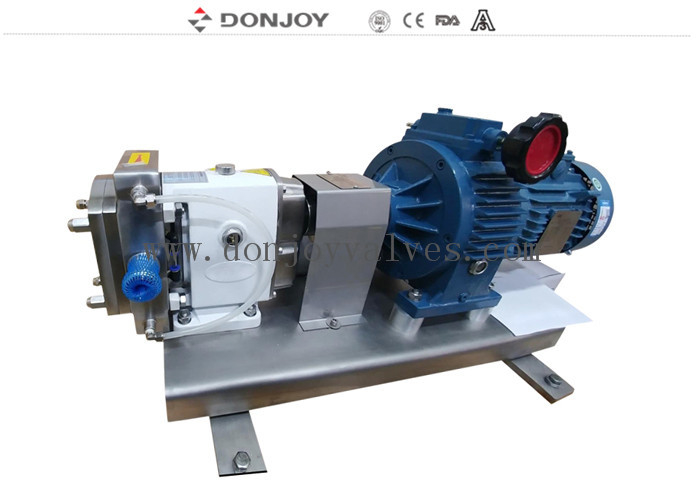

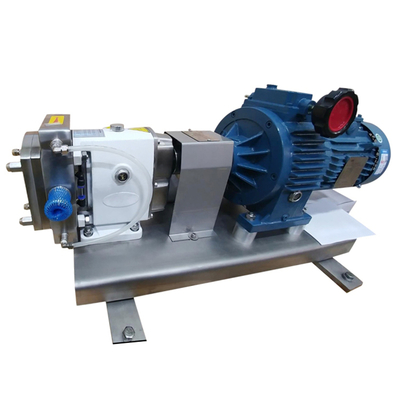

TUL-55 Positieve roterende lobp pomp met motor voor de overdracht van tomatensaus

Donjoy TUL-55 Positieve roterende lobp pomp met motor voor de overdracht van tomatensaus

Beschrijving
Opties
1Mechanische afdichting: SIC / SICE / EPDM, TC / TC, EPDM
2Eenvoudig zegel, dubbel mechanisch zegel
3Rotoren: 2 rotoren, 3 rotoren, Butterfly rotoren, Single Butterfly rotoren
4. Pakking: FPM(Viton), NBR, EPDM
5. verlichtingsklep aan de voorkant van de dekking
6Ingebouwde veiligheidsklep
7Verwarmingsjas voor het eind van het gezicht
8Volledige warmtejas.
9Verticale TUR-reeks of horizontale TUL-reeks
10Verschillende schijven en oplossingen
11Montage op een basisplaat van roestvrij staal
12. verbinding: klem ((DIN32676,3A,ISO), draad ((DIN,SMS,RJT,IDF), achterste lassen, flenzen
13Motortype B5 motorfrequentie 50 Hz, 60 Hz
14. Spanning (v) 220-240, 360-400, 420-460, 630-690

Technisch kenmerk
A.Maual continu variabele transmissie
B. Frequentieomvormer instellen motorversnellingsbak
C.Fixed speed uitgangstransmissie

Specificaties


Ontwerp en kenmerken
1. Horizontale TUL, Vetrical TUR

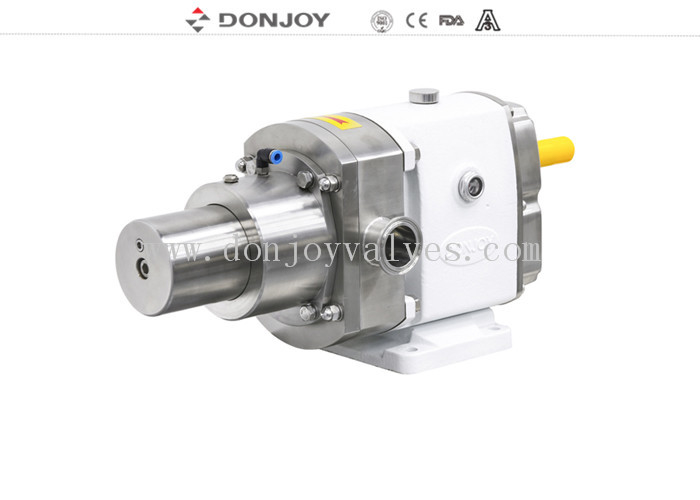

2. Gebouw met blote as
3. Hygiënisch ontwerp van de rotoren
4. Sanitaire mechanische afdichting, gemakkelijk schoonmaken en onderhouden
5. toegepast op CIP reiniging en sic Sterilisatie
6. volgens de USA 3A-norm

Toepassingen
Deze pomp is bedoeld voor de overdracht van viskeuze en laagviskeuze media in de voedselverwerkende, cosmetische en farmaceutische industrie.

Beginselen
1Als de lobben draaien, neemt de ruimte aan de sucitonzijde toe naarmate de ene lob van de andere wordt verwijderd, waardoor een gedeeltelijk vacuüm ontstaat dat de vloeistof naar de pompkamer trekt.
2Als ze door de schachten worden gedraaid, wordt elke lob opeenvolgend gevuld en wordt de vloeistof naar de leveringszijde verplaatst.De kleine spleten tussen de mantels en tussen de lobben en de wanden van het pompkorpus zorgen ervoor dat de spleten naar behoren worden gevuld.
3De pomp is volledig gevuld en de vloeistof ontsnapt door de tanden van de lobben en wordt tegen de wanden van de ruimten gedwongen.

Model en gewicht van de pomp

Looppomp Curve

Tekening van de Lobe-pomp


Concurrentievoordeel
Donjoy is het enige bedrijf dat negen serie producten door de Amerikaanse 3A-certificeringsorganisatie in Aziatische sanitaire pompen en kleppen heeft gepasseerd.
