Plaats van herkomst: | CHINA |
Merknaam: | DONJOY |
Certificering: | CE,3A,FDA |
Modelnummer: | TUL/TUR |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiation |
Verpakking Details: | Houten doos |
Levertijd: | 10-30 werkdagen |
Betalingscondities: | T/T, LC, Creditcard |
Levering vermogen: | 30 reeksen 30 het werk dryas |
Materialen: | Sanitaire kwabpomp | Grootte: | TUL/TUR 20 - 125 |
---|---|---|---|
Verrichting: | Motor | Mechanisch: | SIC/SIC/EPDM |
Verbinding: | Vastgeklemd | Druk: | 1- 15 Bar |
Middel: | Fulid enz. | Eigenschap: | Met frequentieconvertor zou kunnen zijn |
Hoog licht: | Mechanische Vastgeklemde Roterende Kwabpomp,Pomp van de 15 Bar de Roterende Kwab,EPDM klemde Roterende Kwabpomp vast |

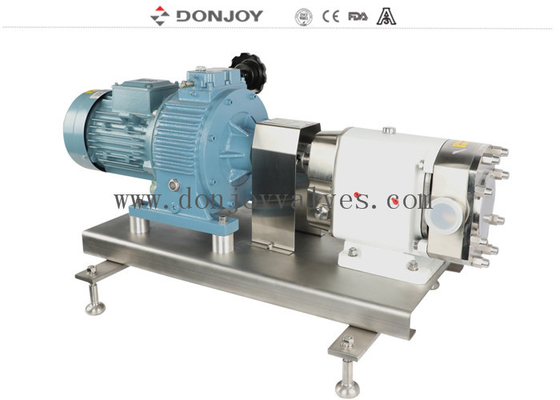

Tul-60 past de roterende kwabpomp met Mechanisch handboek motor met motor honing aan
Technische eigenschap
De Continuously Veranderlijke Transmissie van A. Maual
B. de frequentie Cnverter past motorversnellingsbak aan
C. de vaste transmissie van de snelheidsoutput
Beschrijving
Opties
1. Mechanische verbinding: SIC/SICE/EPDM, TC/TC, EPDM
2. De enige verbinding, verdubbelt Mechanische Verbinding
3. Rotoren: 2 verlofrotor, 3 verlaat rotoren, Vlinderrotoren, Enige Vlinderrotoren
4. Pakking: FPM (Viton), NBR, EPDM
5. Afblaasklep bij schutbladr externe omleiding
6. Ingebouwde veiligheidsklep
7. Beëindigen-gezicht hittejasje
8. Volledig hittejasje
9. Verticale TUR-Reeks of Horizontaal TUL Series
10. Verschillende Aandrijving en Moeilijke situaties
11. Assemblage over een roestvrij staalgrondplaat
12. Verbinding: Klem (DIN32676,3A, ISO), Threaad (DIN, SMS, RJT, IDF), stuiklas, Flens
13. Motortype B5 motorfrequentie 50HZ, 60HZ
14. Voltage (v) 220-240, 360-400, 420-460, 630-690
Specificaties
Productnaam: |
Tul-60 past de roterende kwabpomp met Mechanisch handboek motor met motor honing aan |
Materiaal: |
SS304/SS316L/1.4301/1.4404 |
Verbindingsmateriaal: |
SIC/SIC/EPDM (Norm, FDA-goedkeuring) |
Max. Stroom: |
62m3/h/395 GPM |
Max.pressure: |
12bar/174PSI |
Max. omwenteling: |
rmp 1450 |
Rotortype: |
2-bladeren, 3-bladeren, vlinder, signaalvlinder |
Installatie | Met frequentieconvertor zou kunnen worden geïnstalleerd |
frequentieconvertor | Facultatief |
Mechanische verbinding: |
SIC/SiC/EPDM (Norm) |
Voltage: |
110V, 220V, 380V |
Motor: |
ABB, NAAIT, 50hz/60hz |
Oppervlaktebehandeling: |
Binnen opgepoetst en zandstraalt buiten |
Availablyverbinding: |
Klem, Draadstuiklas, Flens |
Availablynorm: |
DIN, SMS, 3A, RJT, ISO/IDF |
Gewerkt: |
Eclectisch |
Certificaat: |
3A/54-02 (1580), PED/97/23/EG, |
Bereik Application: |
Zuivelfabriek, voedsel, drank, apotheek, schoonheidsmiddel, enz. |
Ontwerp en Eigenschappen
1. Horizontale TUL, Vetrical TUR
2. Naakt-schacht Consturction
3. Hygiënisch Ontwerp van attachement van de rotoren
4. Sanitaire Mechanische Verbinding, het Gemakkelijke schoonmaken en maintenace
5. Van toepassing geweest op het Schoonmaken en sic Sterlization van CIP
6. volgens de Norm van de V.S. 3A
Toepassingen
Deze pomp is overeenkomst voor de overdracht van kleverige evenals laag-wiscous media in de voedselverwerking, de schoonheidsmiddelen en de farmaceutische Industrieën.
Principes
1. Aangezien de kwabben roteert, de ruimte aan de increasese sucitonkant aangezien één kwab van een andere op een afstand wordt gehouden, waarbij een gedeeltelijk vacuüm wordt gecreeerd dat binnen de vloeistof aan de pompkamer trekt.
2. Aangezien zij door de schachten worden geroteerd, wordt elke kwab achtereenvolgens gevuld en de vloeistof wordt verplaatst aan de leveringskant. De kleine hiaten tussen de robes en tussen de kwabben en de muren van het pomplichaam zorgen ervoor dat de ruimten behoorlijk worden gevuld.
3. De pomphuisvesting wordt ompletely gevuld en de vloeibare vlucht door de tanden van de kwabben en tegen de muren van de ruimten gedwongen. Welke tot de pomp aciton bijdraagt.
De pomprotoren kiezen
POMPinlet&outlet VERBINDING
Pompmodel en gewicht
POMPmodel | De torsie van de inputschacht (NM) | Maximum as radiale lading (n) | De binnengrootte van de diameterverbinding [mm] |
Geadviseerde maximum theoretische zachte deeltjesgrootte [mm] |
Naakt pompgewicht [kg] |
Stul-10 | 15 | 224 | 22.4 | 6 | 12 |
Tul-20 | 60 | 750 | 22.4 | 10 | 32 |
Tul-23 | 60 | 750 | 35.1 | 20 | 34 |
Tul-25 | 60 | 750 | 47.8 | 20 | 39 |
Tul-30 | 123 | 1237 | 47.8 | 25 | 60 |
Tul-35 | 123 | 1237 | 59.5 | 25 | 63 |
Tul-55 | 123 | 1237 | 66 | 25 | 65 |
Tul-60 | 123 | 1237 | 72.2 | 25 | 68 |
Tul-70 | 416 | 2588 | 72.2 | 40 | 151 |
Tul-80 | 416 | 2588 | 72.2 | 40 | 151 |
Tul-100 | 416 | 2588 | 97.6 | 40 | 160 |
Tul-125 | 416 | 2588 | 125 | 40 | 165 |
De Kromme van de kwabpomp
Tekening van Kwabpomp
Concurrentievoordeel
„DONJOY is het enige bedrijf dat negen reeksen producten door Amerikaanse 3A-certificatieorganisatie op Aziatisch sanitair pompen en kleppengebied.“ overgaat
