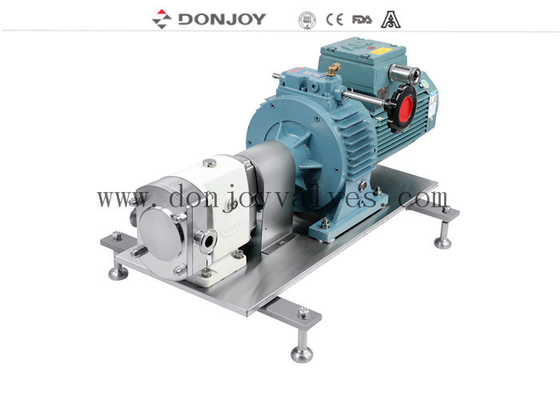

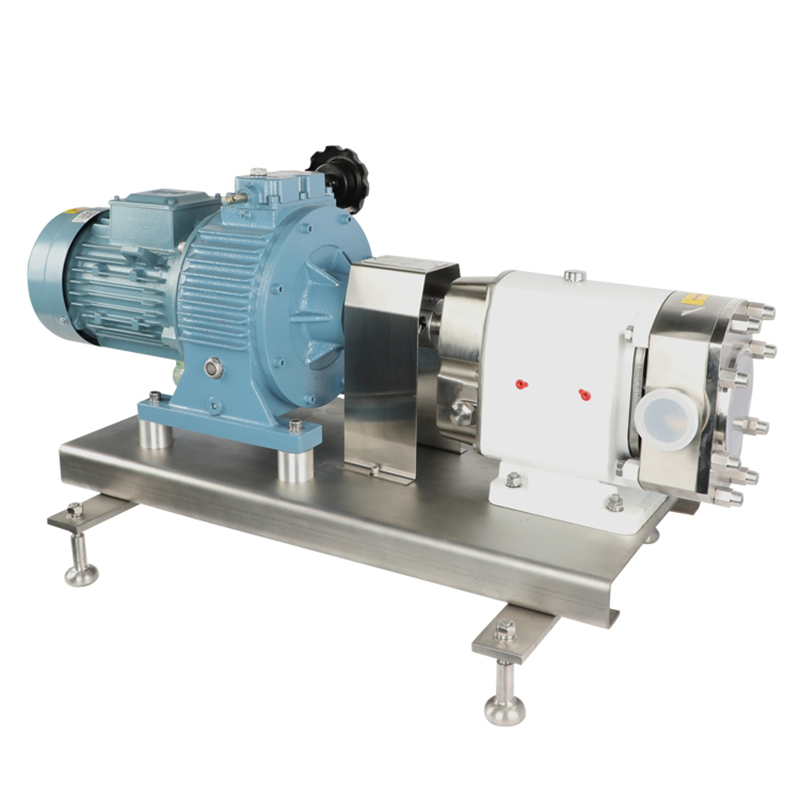

Pomp van de Donjoy de roterende kwab met 3 verlofrotoren voor chocoladeoverdracht
Technische eigenschap
De Continuously Veranderlijke Transmissie van A. Maual
B. de frequentie Cnverter past motorversnellingsbak aan
C. de vaste transmissie van de snelheidsoutput
Specificaties
Productnaam: | Tul-60 past de roterende kwabpomp met Mechanisch handboek motor met motor honing aan |
Materiaal: | SS304/SS316L/1.4301/1.4404 |
Verbindingsmateriaal: | SIC/SIC/EPDM (Norm, FDA-goedkeuring) |
Max. Stroom: | 62m3/h / 395 GPM |
Max.pressure: | 12bar/174PSI |
Max. omwenteling: | rmp 1450 |
Rotortype: | 2-bladeren, 3 bladeren, vlinder, signaalvlinder |
Installatie | Met frequentieconvertor zou kunnen worden geïnstalleerd |
frequentieconvertor | Facultatief |
Mechanische verbinding: | SIC/SiC/EPDM (Norm) |
Voltage: | 110V, 220V, 380V |
Motor: | ABB, NAAIT, 50hz/60hz |
Oppervlaktebehandeling: | Binnen opgepoetst en zandstraalt buiten |
Availablyverbinding: | Klem, Draadstuiklas, Flens |
Availablynorm: | DIN, SMS, 3A, RJT, ISO/IDF |
Gewerkt: | Eclectisch |
Certificaat: | 3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO9001/2008 |
Bereik Application: |
Zuivelfabriek, voedsel, drank, apotheek, schoonheidsmiddel, enz. |
Beschrijving
Opties
1. Mechanische verbinding: SIC/SICE/EPDM, TC/TC, EPDM
2. De enige verbinding, verdubbelt Mechanische Verbinding
3. Rotoren: 2 verlofrotor, 3 verlaat rotoren, Vlinderrotoren, Enige Vlinderrotoren
4. Pakking: FPM (Viton), NBR, EPDM
5. Afblaasklep bij schutbladr externe omleiding
6. Ingebouwde veiligheidsklep
7. Beëindigen-gezicht hittejasje
8. Volledig hittejasje
9. Verticale TUR-Reeks of Horizontaal TUL Series
10. Verschillende Aandrijving en Moeilijke situaties
11. Assemblage over een roestvrij staalgrondplaat
12. Verbinding: Klem (DIN32676,3A, ISO), Threaad (DIN, SMS, RJT, IDF), stuiklas, Flens
13. Motortype B5 motorfrequentie 50HZ, 60HZ
14. Voltage (v) 220-240, 360-400, 420-460, 630-690
DONJOY-de Pomp van de de Rangkwab van het Pompvoedsel is een positieve verplaatsingspomp, Robuuste bouw, laag rendabel onderhoud. Het hygiënische ontwerp voldeed aan ASME BPE, EHEDG-normen, de V.S. 3-a, de hygiënische norm van FDA, de gemeenschappelijkste die pomp wordt gebruikt om het hoge vaste lichaam van viscositeitsvloeistoffen over te brengen en het deeltje, het biedt een uitvoerige waaier van pompen voorgenomen voor hygiënische toepassingen in de voedselverwerking, de zuivelfabriek, de drank, de thuiszorg en de persoonlijke verzorging en de farmaceutische industrieën aan…
De sanitaire Turkije-L/R Beschrijving van de Kwabpomp
Pompen van de Donjoy verstrekken de roterende kwab betrouwbare prestaties, probleemloze verrichting en superieur energierendement voor het eisen van toepassingen. De pomp van de Donjoykwab heeft vele configuraties, is de Turkije-Reeks standaardconfiguratie, is de STU-Reeks al roestvrije staal. Het is een uitstekende keus voor plichten die verontreiniging-bewijs pompen vereisen om aan hoge niveaus van hygiëne, laag-scheerbeurt en laag-trillingsverrichting te voldoen. Dit een 3-goedgekeurde pomp behandelt zowel op zijn plaats het Schoonmaken op zijn plaats als Sterilisatie en kan van grondige documentatie worden voorzien om strenge bevestigingsvereisten te steunen.
Principes
1. Aangezien de kwabben roteert, de ruimte aan de increasese sucitonkant aangezien één kwab van een andere op een afstand wordt gehouden, waarbij een gedeeltelijk vacuüm wordt gecreeerd dat binnen de vloeistof aan de pompkamer trekt.
2. Aangezien zij door de schachten worden geroteerd, wordt elke kwab achtereenvolgens gevuld en de vloeistof wordt verplaatst aan de leveringskant. De kleine hiaten tussen de robes en tussen de kwabben en de muren van het pomplichaam zorgen ervoor dat de ruimten behoorlijk worden gevuld.
3. De pomphuisvesting wordt ompletely gevuld en de vloeibare vlucht door de tanden van de kwabben en tegen de muren van de ruimten gedwongen. Welke tot de pomp aciton bijdraagt.
POMPinlet&outlet VERBINDING
Pompmodel en gewicht
POMPmodel | De torsie van de inputschacht (NM) | Maximum as radiale lading (n) | De binnengrootte van de diameterverbinding [mm] |
Geadviseerde maximum theoretische zachte deeltjesgrootte [mm] |
Naakt pompgewicht [kg] |
Stul-10 | 15 | 224 | 22.4 | 6 | 12 |
Tul-20 | 60 | 750 | 22.4 | 10 | 32 |
Tul-23 | 60 | 750 | 35.1 | 20 | 34 |
Tul-25 | 60 | 750 | 47.8 | 20 | 39 |
Tul-30 | 123 | 1237 | 47.8 | 25 | 60 |
Tul-35 | 123 | 1237 | 59.5 | 25 | 63 |
Tul-55 | 123 | 1237 | 66 | 25 | 65 |
Tul-60 | 123 | 1237 | 72.2 | 25 | 68 |
Tul-70 | 416 | 2588 | 72.2 | 40 | 151 |
Tul-80 | 416 | 2588 | 72.2 | 40 | 151 |
Tul-100 | 416 | 2588 | 97.6 | 40 | 160 |
Tul-125 | 416 | 2588 | 125 | 40 | 165 |
De Kromme van de kwabpomp
Markering: De pomp van de Donjoykwab, Roterende pomp, de pomp van de Voedselrang
