Plaats van herkomst:
CHINA
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
TUL/TUR
contacteer ons
Video

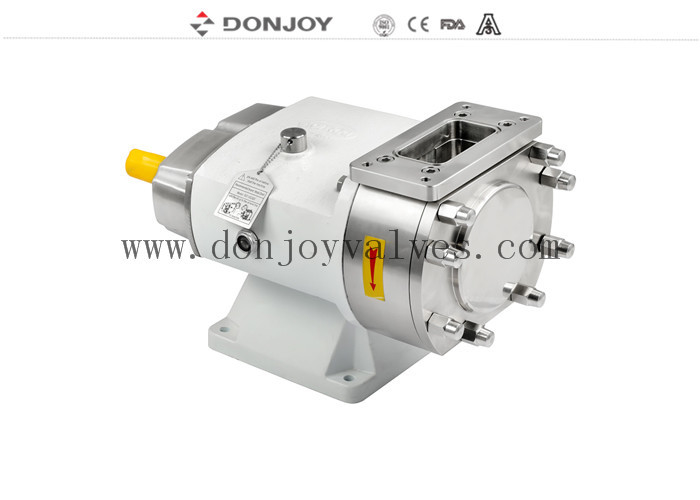

TUR-model Lobbenpomp met kale as van levensmiddelenkwaliteit Flensinlaat
Technisch kenmerk
A. Maual continu variabele transmissie
B. Frequentieregelaar past de motorversnellingsbak aan
C. Uitgangstransmissie met vaste snelheid
Specificaties
| Productnaam: | TUR-model Lobbenpomp van levensmiddelenkwaliteit Flensinlaat |
| Materiaal: | SS304/SS316L/1.4301/1.4404 |
| Verbindingsmateriaal: | SIC/SIC/EPDM (standaard, FDA-goedkeuring) |
| Max.Stroom: | 62 m3/u / 395 GPM |
| Max. druk: | 12bar/174PSI |
| Max.toerental: | 1450 tpm |
| Rotortype: | 2-bladig, 3-bladig, vlinder, signaalvlinder |
| Installatie | Kan worden geïnstalleerd met een frequentieomvormer |
| frequentie omzetter | Optioneel |
| Mechanische verzegeling: | SIC/SiC/EPDM (standaard) |
| Spanning: | 110V, 220V, 380V |
| Motor: | ABB, NAAI, 50 Hz/60 Hz |
| Oppervlakte behandeling: | Binnen gepolijst en buiten gezandstraald |
| Beschikbare verbinding: | Klem, draadstuiplas, flens |
| Standaard verkrijgbaar: | DIN, SMS, 3A, RJT, ISO/IDF |
| Bediend: | Elektrisch |
| Certificaat: | 3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO9001/2008 |
| Toepassingsgebied: |
Zuivelproducten, voedsel, drank, apotheek, cosmetica, enz |
Beschrijving
Opties
1. Mechanische afdichting: SIC / SICE / EPDM, TC / TC, EPDM
2. Enkele afdichting, dubbele mechanische afdichting
3. Rotors: rotor met 2 bladeren, rotoren met 3 bladeren, vlinderrotoren, enkele vlinderrotoren
4. Pakking: FPM (Viton), NBR, EPDM
5. Ontlastklep bij voordeksel r externe by-pass
6. Ingebouwde veiligheidsklep
7. Warmtemantel aan het uiteinde
8. Compleet warmtejack
9. Verticale TUR-serie of horizontale TUL-serie
10. Verschillende schijven en oplossingen
11. Montage op RVS grondplaat
12. Aansluiting: Klem (DIN32676,3A,ISO), Draad (DIN,SMS,RJT,IDF), Stomplas, Flens
13. Motortype B5 motorfrequentie 50HZ, 60HZ
14. Spanning(v)220-240, 360-400, 420-460, 630-690
DONJOY-pomp Food Grade lobbenpomp is een verdringerpomp, robuuste constructie, weinig onderhoud, kosteneffectief.Hygiënisch ontwerp voldoet aan ASME BPE, EHEDG-normen, US 3-A, FDA-hygiënische standaard, de meest voorkomende pomp die wordt gebruikt voor het overbrengen van vloeistoffen met een hoge viscositeit, vaste stoffen en deeltjes. Het biedt een uitgebreid assortiment pompen bedoeld voor hygiënische toepassingen in de voedselverwerking, zuivelfabriek , dranken-, thuiszorg- en persoonlijke verzorgings- en farmaceutische industrie...
Sanitair TU-L/R Lobbenpomp Beschrijving
Donjoy-draaizuigerpompen bieden betrouwbare prestaties, probleemloze werking en superieure energie-efficiëntie voor veeleisende toepassingen.De Donjoy lobbenpomp heeft vele configuraties, de TU-serie is een standaardconfiguratie, de STU-serie is volledig van roestvrij staal.Het is een uitstekende keuze voor toepassingen waarbij contaminatiebestendige pompen nodig zijn om te voldoen aan hoge normen op het gebied van hygiëne en werking met lage schuifkracht en lage pulsatie.Deze 3-A-goedgekeurde pomp kan zowel Cleanings in Place als Sterilisatie ter plaatse uitvoeren en kan worden geleverd met uitgebreide documentatie ter ondersteuning van strenge validatievereisten.
Principes
1. Terwijl de lobben roteren, wordt de ruimte aan de zuigzijde groter naarmate de ene lob zich op afstand van de andere bevindt, waardoor een gedeeltelijk vacuüm ontstaat dat de vloeistof naar de pompkamer zuigt.
2. Terwijl ze door de assen worden geroteerd, wordt elke lob achtereenvolgens gevuld en wordt de vloeistof naar de perszijde verplaatst. De kleine openingen tussen de mantels en tussen de lobben en de wanden van het pomplichaam zorgen ervoor dat de ruimtes naar behoren worden gevuld.
3. Het pomphuis is volledig gevuld en de vloeistof ontsnapt via de tanden van de lobben en wordt tegen de wanden van de ruimtes gedrukt.Wat bijdraagt aan de pompaciton.
POMPINLAAT- EN UITLAATAANSLUITING
Pompmodel en gewicht
| PUMP-model | Ingaande askoppel (NM) | Maximale axiale radiale belasting (N) | Aansluitmaat binnendiameter [mm] |
Aanbevolen maximale theoretische zachte deeltjesgrootte [mm] |
Gewicht kale pomp [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47,8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47,8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59,5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72,2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72,2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72,2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97,6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Lobbenpomp Curve
Label: Donjoy Lobbenpomp, Rotatiepomp, Voedselveilige pomp
