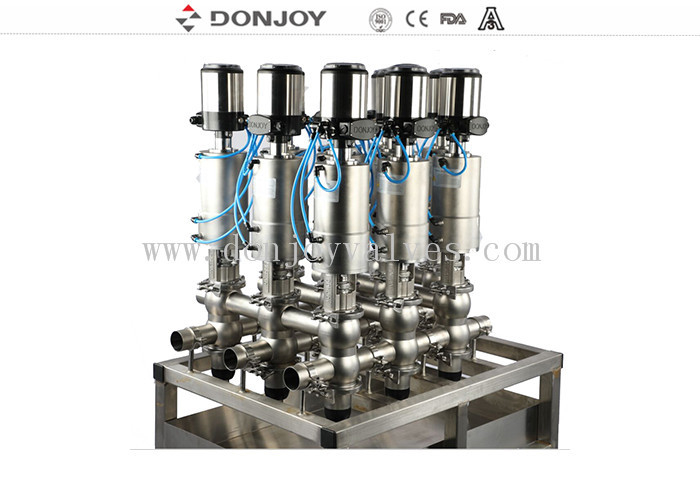

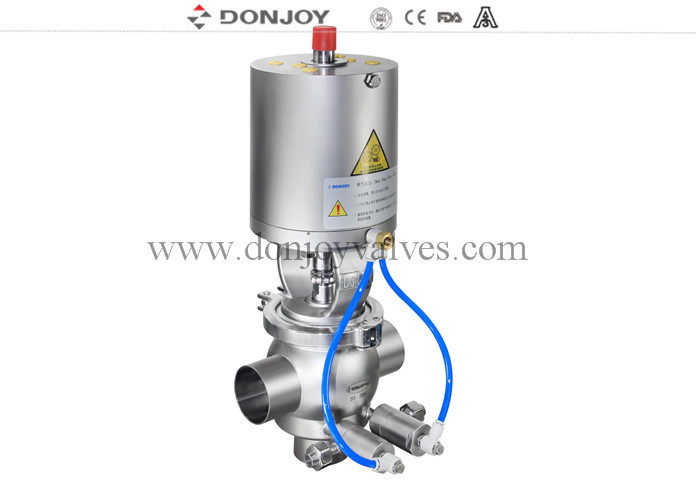

Donjoy Mixproof Valve / Double Seat Valve voor de verwerking van voedingsmiddelen en dranken

Ontwerpkenmerken

Standaard met normaal gesloten pneumatische actuator
Compact en robuust ontwerp, gesmede sferische lichamen
Drukgebalanceerd ontwerp
Één-delig lichaam & Geklemde lichaam om uit te kiezen
Een brede selectie van verschillende lichaamscombinaties.
Eenvoudige demontage door het losmaken van de klem
Reinigings-/sterilisatieonderdelen als optie
100% hydraulisch getest / 100% geïnspecteerd

Operaties

Actuatoren
Roestvrijstalen actuator
Eenheden voor intelligente besturing en indicatie:
C-top besturing
IL-top besturing (Positiehouder)
Elektrische aansluiting
AS-I busaansluiting

Aansluiting:
Geklemd, gelast en geschroefd, geflensd etc.


WERKINGSBEGINSEL MEMBRAAN

Tekening:

WERKINGSBEGINSELEN

-De lift type mixproof klep wordt op afstand bediend door perslucht. Hij is normaal gesloten voordat hij in bedrijf gaat.

-De mixproof klep is opgebouwd uit twee onafhankelijke pluggen, die onder normale werkomstandigheden een lekdetectiekamer naar de atmosfeer vormen. Wanneer een incidentele storing lekkage veroorzaakt, stroomt het medium de kamer in en wordt het bij de uitlaatpoort afgevoerd.

-De lekdetectiekamer is gesloten wanneer de klep in bedrijf is, het medium kan van de ene leiding naar de andere stromen. Deze klep kan ter plaatse worden gereinigd. Veel opties voor CIP- en SIP-combinaties zijn beschikbaar voor gebruikers. (Zie opties voor reinigings- en sterilisatiefuncties)

-Het reinigingssysteem kan de bovenste, onderste stang en de lekdetectiekamer reinigen, wat zorgt voor een hoge hygiëne van de klep. Een effectief reinigingssysteem zorgt ervoor dat de vloeistof die speciaal voor (CIP) ter plaatse reinigen is, direct het gehele inwendige kleplichaam wast, wat korter duurt dan een gewoon reinigingssysteem.

-Een ander voordeel van het hoogwaardige reinigingssysteem is dat de lift type mixproof klep kan worden toegepast in aseptische processen. Als de stoom van de gebruiker in de CIP-leiding wordt ingevoerd, vormt het systeem een schild dat lucht kan isoleren.
