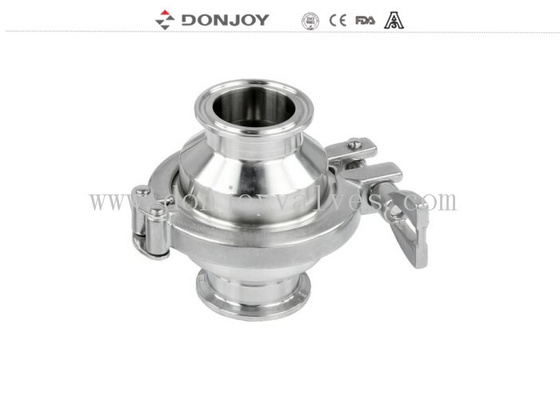

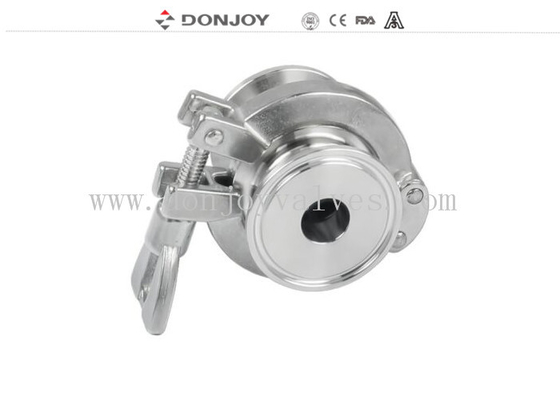

Roestvrijstalen non-retentie kleppen/ Eenwegklep met tri-clamp aansluiting
Snelle details:
Hydraulische terugslagkleppen
Eenvoudig te demonteren
Constructie met kleine afmetingen
DIN11851 aansluiting (standaard)
Specificatie
| Productnaam: |
4 inch gelaste sanitaire non-retentie kleppen/SS304 hydraulische terugslagkleppen |
| Klepbehuizing materiaal: |
SS304 of SS316L |
| Afdichtingsmateriaal: |
EPDM |
| Max. werkdruk: |
10Bar |
| Openingsdruk: |
0.1-0.3bar |
| Max. werktemperatuur: |
120 graden C |
| Beschikbare maten: |
DN25/1" tot DN100/4" |
| Beschikbare aansluiting: |
Draad, Las, Clamp |
| Beschikbare standaard: |
DIN, SMS, 3A |
| Certificaat: |
FDA, CE |
Optie van terugslagklep
1. Aansluiting: Clamp, Las, Draad
2. AFDICHTING: NBR, FPM, PTEF allemaal volgens FDA177.2600
3. Standaard: DIN, SMS, RJT, IDF, ISO, 3A
Tekening
Verpakkingsdetails
Bubble pack voor elke klep.
Buitenverpakking zijn kartonnen dozen of multiplex kisten.
Of volgens de wens van de klant.
Werkingsprincipe
De klep opent wanneer de druk van de vloeistof de druk op de veer overschrijdt, Wanneer de twee drukken gelijk zijn, sluit de klep, Een sterkere tegendruk zorgt er ook voor dat de klep sluit
Waar worden sanitaire kleppen voor gebruikt?
Sanitaire kleppen zijn kleppen met twee poorten die twee afzonderlijke openingen op hun behuizing hebben. Vloeistof komt binnen via de ene opening en verlaat de andere. Deze kleppen helpen bij toepassingen die vereisen dat vloeistoffen slechts in één richting stromen.
Sanitaire kleppen zijn er in twee vormen: horizontaal en verticaal.
Horizontale kleppen zijn geschikt voor horizontale leidingen die zelflozend moeten zijn
Verticale kleppen kunnen worden gebruikt in zowel verticale als horizontale installaties; in horizontale toepassingen helpen verticale kleppen wanneer zelflozend kleppen de pomp niet kunnen primen en de temperatuurcontinuïteit niet kunnen handhaven
In het geval van horizontale veerterugslagkleppen duwt de productstroom een schijf in de klep weg van de zitting. Wanneer de voorwaartse stroomdruk wordt verwijderd, brengt de elektrolytisch gepolijste veer de schijf terug naar zijn oorspronkelijke positie en houdt deze tegen de zitting om deze gesloten te houden. Tegendruk dwingt de schijf ook in de gesloten positie.
Terugslagkleppen helpen in scenario's die de evacuatie van procesleidingen vereisen. Dit kan om een groot aantal redenen gebeuren, vooral die met productterugwinning of drainage. Sommige toepassingen vereisen mogelijk ook luchtagitatie op de producten in de pijpleidingen of in de tanks waarnaar ze leiden. Terugslagkleppen kunnen dit bereiken.
Dingen om in gedachten te houden bij het installeren van een sanitaire terugslagklep
– Kogelterugslagklep –
In een verticale opstelling moet het product van onder naar boven stromen, zodat de zwaartekracht de kogel in en uit de zitting kan duwen.In een horizontale opstelling moet het gebogen gedeelte van de klep rechtop staan en 90 graden ten opzichte van de pijp. Dit zorgt ervoor dat de klep vrijlozend is en de kogel goed zit.
– Schijf terugslagklep –
Schijf terugslagkleppen zijn niet vrijlozend in een verticale opstelling. Daarom moeten ze, om vrijlozend te zijn, in een horizontale positie staan.
Tag : Terugslagklep, Non-retentie klep, Veerterugloopklep
