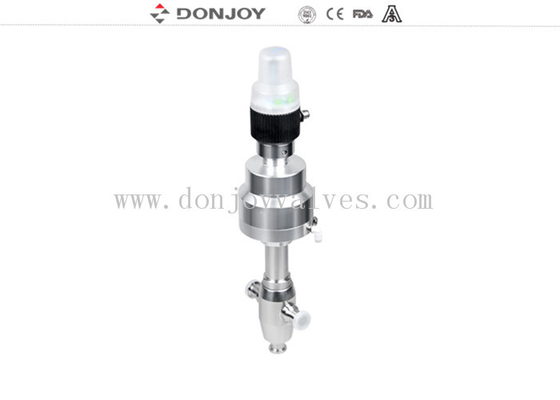

SS Pneuamtic 3-Way Globe Valve met Tri Clamp End voor het reguleren

SS pneumatische 3-weg globeventiel met tri-clamp uiteinde voor regulering

Detail:

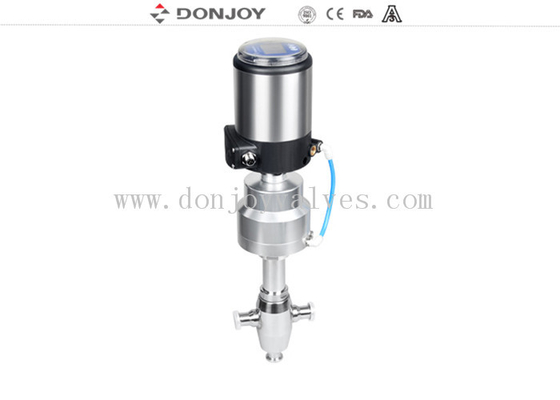

Globe Valve+positioner

Aansluiting: Geklemd, Draad, Lassen, Flens

Standaard: DIN, 3A, SMS, ISO, IDF, RJT..

Eigenschap

1. Luchtdruk: 4-7 bar

2. Voeding: DC24V

3. Signaalfeedback: 0 / 4-20mA, 0-5 / 10V

4. Compatibel met DEVICE NET BUS

Specificaties:

Bedieningsopties voor Globe Valve

1. Handmatig: Kunststof handwiel, Roestvrijstalen wiel, Fijn afstel handwiel

2. Pneumatisch: Kunststof en roestvrijstalen actuatoren

3. Bedieningskop: Ventielpositioner, Procescontroller, C-Top, Mini C-Top, Positiesensor

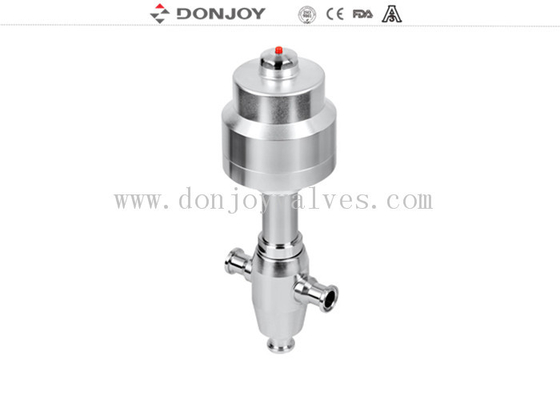

Roestvrijstalen actuator

1. Handmatig en pneumatisch uitwisselbaar

2. Uitgerust met ventielpositioner: 0 / 5-20mA, 0-5 / 10V signaalinvoer (standaard)

3. 0 / 4-20mA, 0-5 / 10V signaaluitgang (optie)

4. DEVICE NET bus communicatie (optie), gedetailleerde informatie van locator naar locator parameters.

Toepassingen:

Globe Valve is een algemene schakelaar in het automatische controlesysteem en wordt veel gebruikt in de drukkerij, ververij, blekerij, voedselindustrie, wasserij, chemische industrie, waterzuivering, farmacie en andere geautomatiseerde machines en apparatuur. Het wordt gekenmerkt door waterhamerbescherming. Geruisloos, betrouwbare afdichtingsprestaties.

Werkingsprincipes

1. Globe ventielen worden automatisch bediend door een enkelwerkende of een dubbelwerkende pneumatische actuator. Door perslucht toe te voeren, wordt de as bewogen om het ventiel in de “open” of “gesloten” positie te plaatsen.

2. De 180 graden rotatie van de pneumatische cilinder om de uitwisseling van normaal open en normaal gesloten te realiseren.

Tekening

Curve
