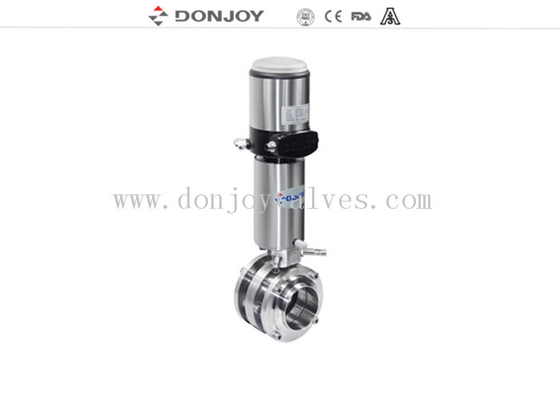

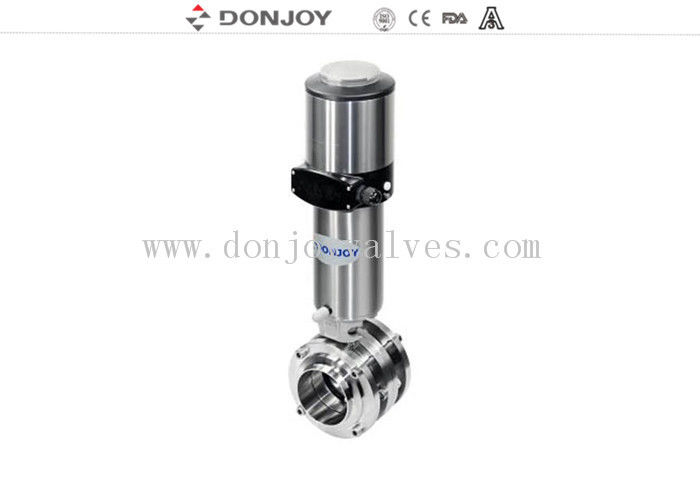

SS316L DF2 3 stuks sanitaire vlinderkleppen met regelkop
Operatie Selectie
Handleiding / Accu van roestvrij staal / Accu van aluminium
Technische specificaties
Max.druk: 10 bar ((DN25-DN100), 8 bar (DN125-DN150), 5 bar ((DN200-DN300)
Min. druk:0.2Bar
Werktemperatuur: -10°C tot +120°C (EPDM)
Specificaties:
|
Productnaam: |
3PCS sanitaire vlinderkleppen |
|
Materiaal van de klep: |
SS304/316L |
|
Gezegelmateriaal: |
EPDM (standaard) FPM/SILICON/NBR, FDA177.2600 |
|
Maximale werkdruk: |
10 Bar |
|
Max. Werktemperatuur: |
120 graden C |
|
Beschikbare afmetingen: |
DN10-DN300, 1/2 "-12" |
|
Beschikbare verbinding: |
Klem/las/draad/speciale aansluiting |
|
Beschikbaar standaard: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Gebruikelijk: |
Handmatig, pneumatisch, elektrisch. |
|
Aanbrengen: |
Twee-positie handvat, drie-positie handvat, vier-positie trek handgreep, kunststofhandgreep met meerdere posities en handgreep met meerdere positieshandvat van roestvrij staal |
|
Beheersing: |
Smart valve positioner / C-TOP-besturing / positie sensor |
|
Certificaat: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO |
|
Toepassingsgebied |
Zuivelproducten, voedingsmiddelen, dranken, apotheek, cosmetica, enz. |
|
Model van plastic multi-positie handvat: |
Voor de toepassing van deze verordening geldt de volgende voorschriften: |
|
Installatie van het handvat: |
Aan één zijde van de klep |
Werkingsbeginselen
1De vlinderklep kan automatisch worden bediend door middel van een actuator of handmatig met het handvat.
2Het handvat blokkeert de klep in de open of gesloten positie.
3.De aandrijver duwt zuiger van axiale beweging in 90 graden zodat het controleert vlinder klep.
Ontwerp en kenmerken
Compact en robuust ontwerp
Beschikbare maten DN25-DN300 ((1/2"-12")
Multi-Position handvat is geschikt tot DN100/4"
De trekhand is geschikt tot DN25-DN300 ((1/2"-12") PED97/23EC FDA.177.2600
De klep kan worden vervangen met elk soort van verbinding
Verbinding
met een breedte van niet meer dan 50 mm
Detail van de levering
Meestal binnen 20 dagen na ontvangst van T/T aanbetaling.
Werkmoment ((N.M.)
|
DN25/1 |
DN40/1,5 |
DN50/2 ¢ |
2.5 |
DN65 |
3 ¢ |
DN80 |
DN100/4 |
DN125 |
DN 150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Tekening van vlinderkleppen van 3 stuks
Verpakking
Bubbelpakket voor elke klep.
De buitenverpakking is van karton of van multiplex.
Of op verzoek van klanten.
