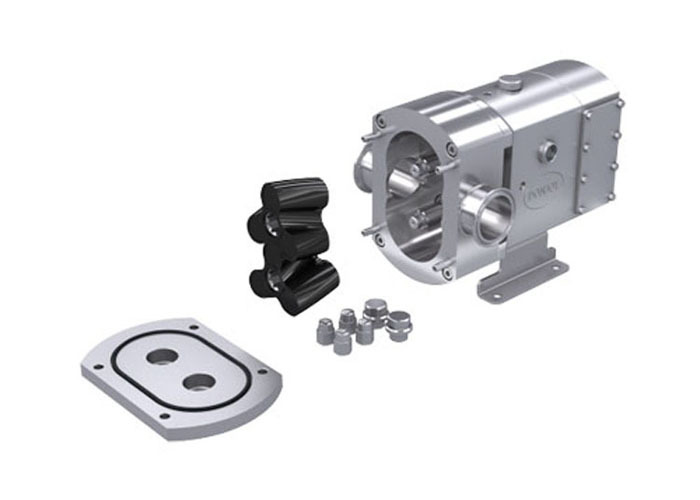

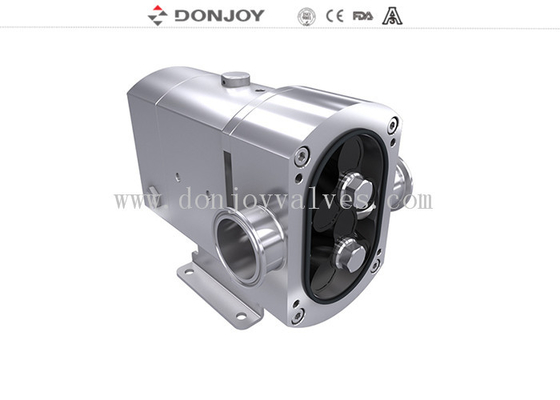

Volledig roestvrijstalen blote as lobbenpomp met spoelafdichting voor chocolade
Beschrijving
Opties
1. Mechanische afdichting: SIC / SICE / EPDM, TC / TC, EPDM
2. Enkele afdichting, dubbele mechanische afdichting

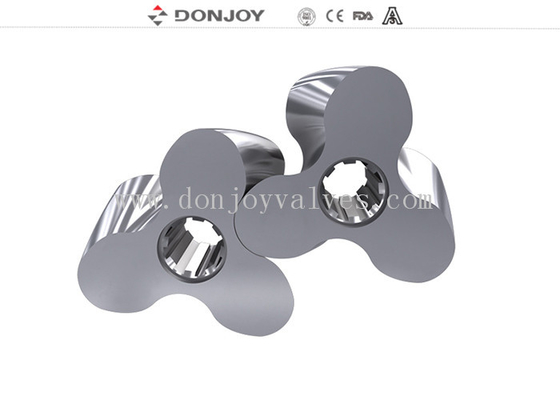

3. Rotoren: 2-blad rotor, 3-blad rotoren, Vlinderrotoren, Enkele Vlinderrotoren
4. Pakking: FPM (Viton), NBR, EPDM
5. Overdrukklep aan de voorkant extern via –pass
6. Ingebouwde veiligheidsklep
7. Eindvlak warmtejas
8. Complete warmtejas
9. Verticale TUR-serie of Horizontale TUL-serie
10. Verschillende aandrijvingen en bevestigingen
11. Montage op een roestvrijstalen grondplaat
12. Aansluiting: Klem (DIN32676,3A,ISO), Draad (DIN, SMS, RJT, IDF), Stomplassen, Flens
13. Motortype B5 motor frequentie 50HZ, 60HZ
14. Spanning (v) 220-240, 360-400, 420-460, 630-690
Specificaties
|
Product naam:
|
SS316L Positieve pomp met interne veiligheidsklep ter bescherming van de pijpleiding voor Food Grade
|
|
Materiaal:
|
SS304/SS316L/1.4301/1.4404
|
|
Afdichtings materiaal:
|
SIC/SIC/EPDM (Standaard, FDA goedkeuring)
|
|
Max. Debiet:
|
62m3/h / 395 GPM
|
|
Max.druk:
|
12bar/ 174PSI
|
|
Max. werktemperatuur:
|
150 C / 302 F
|
|
Max. toerental:
|
1450 rmp
|
|
Rotor type:
|
2-bladig, 3-bladig, vlinder, enkele vlinder
|
|
Mechanische afdichting:
|
SIC/SiC/EPDM(Standaard)
|
|
Motor vermogen:
|
1.5kw, 2.2kw, 3kw….11kw
|
|
Afdichtings optie:
|
Sanitaire enkele mechanische afdichting/
Dubbele mechanische afdichting met koelsysteem
|
|
Spanning:
|
110V, 220V, 380V
|
|
Motor:
|
ABB,SEW, 50hz/ 60hz
|
|
Oppervlakte behandeling:
|
Binnen gepolijst en gestraald buiten
|
|
Beschikbare aansluiting:
|
Klem, Draad Stomplassen, Flens
|
|
Beschikbare standaard:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Bediening:
|
Elektrisch
|
|
Certificaat:
|
3A/54-02 (1580), PED/97/23/EC,
FDA.177.2600, ISO9001/2008
|
|
Toepassingsgebied:
|
Zuivel, voedsel, dranken, apotheek, cosmetica, etc
|
| Eigenschap: |
Verschillende aandrijvingen en bevestigingen |
| Functie |
Debietoverdracht / regulatie / controle |
Ontwerp en kenmerken
1. Horizontaal STUL, Verticaal STUR
2. Blote-as constructie
3. Hygiënisch ontwerp van de bevestiging van de rotoren
4. Sanitaire mechanische afdichting, Gemakkelijk schoon te maken en te onderhouden
5. Toegepast op CIP-reiniging en sic-sterilisatie
6. Volgens de Amerikaanse 3A-standaard
Toepassingen
Deze pomp is ideaal voor de overdracht van viskeuze en laag-viskeuze media in de voedselverwerkende, cosmetica- en farmaceutische industrie.
Principes
1. Terwijl de lobben draaien, neemt de ruimte aan de zuigzijde toe naarmate de ene lob van de andere wordt verwijderd, waardoor een gedeeltelijk vacuüm ontstaat dat de vloeistof in de pompkamer trekt.
2. Terwijl ze door de assen worden gedraaid, wordt elke lob achtereenvolgens gevuld en wordt de vloeistof naar de afvoerkant verplaatst. De kleine openingen tussen de lobben en tussen de lobben en de wanden van het pomphuis zorgen ervoor dat de ruimtes naar behoren worden gevuld.
3. De pomphuis is volledig gevuld en de vloeistof ontsnapt door de tanden van de lobben en wordt tegen de wanden van de ruimtes gedwongen. Wat bijdraagt aan de pompwerking
Concurrentievoordeel
“DONJOY is het enige bedrijf dat negen series producten heeft doorstaan door de Amerikaanse 3A-certificeringsorganisatie op het gebied van sanitaire pompen en kleppen in Azië.”
Model Selectie Tabel
