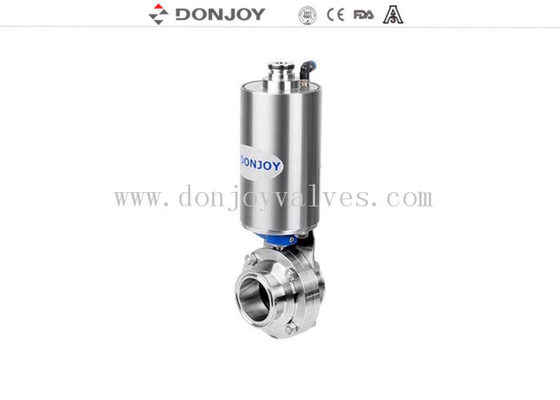

Pneumatische bediening sanitaire vlinderkleppen met geklemde uiteinden Siliconen afdichting 12"
|
Technische parameters
|
|
Staal materiaal
|
Product bevloeide stalen onderdelen
|
AISI 304 of 316L
(1.4306 / 1.4404)
|
Voorzien van materiaal
inspectierapport
|
|
Andere stalen onderdelen
|
AISI 304
|
|
Afdichtingsmateriaal
|
Standaard
|
EPDM
|
Alle afdichtingsmaterialen voldoen
aan FDA 21CFR177.2600
|
|
Opties
|
VMQ / Viton (FPM)
|
|
Druk
|
Werkdruk
|
≤145psi (10bar)
|
|
Toevoerdruk voor lucht
actuator
|
70 ~ 116psi (5 ~ 8bar)
|
|
Temperatuur
|
Werktemperatuur
|
EPDM: 14 ~ 248°F (-10 ~ 120°C)
VMQ (Siliconen): -58 ~ 356°F (-50 ~ +180°C)
Viton (FPM): -22 ~ 428°F (-30 ~ +220°C)
|
|
Sterilisatietemperatuur
|
150°C (302°F), Max. 20 min
|
|
Oppervlaktebehandeling
|
Binnen oppervlaktebehandeling
|
Ra 16 ~ 32µin (0.4 ~ 0.8µm)
|
|
Buiten oppervlaktebehandeling
|
Ra 32 ~ 64µin (0.8 ~ 1.6µm)
|
|
Aansluiting
|
Eindverbindingen: stompgelast, sanitaire klem, mannelijke en vrouwelijke schroefdraad, geflensd, I-line of andere op aanvraag.
|
|
Actuator
|
Normaal Gesloten (NC) - Lucht om te openen en veer om te sluiten;
Normaal Open (NO) - Lucht om te sluiten en veer om te openen;
Lucht naar Lucht (AA) - Lucht om te openen, lucht om te sluiten
|
Gegevens
| Pneumatische actuator |
|
Maat |
Aanbevolen klepmaat |
| Vlinderklep |
Kogelkraan |
| 70 |
DN10-DN50,0.5"-2" |
DN10-DN25,0.5"-1" |
| 85 |
DN10-DN100,1"-4" |
DN10-DN40,0.5"-1.5" |
| 114 |
DN100-DN125,4"-5" |
DN50-DN65,2"-2.5" |
| 133 |
DN150-DN200,6"-8" |
DN80-DN100,3"-4" |
| 168 |
DN200-DN300,8"-12" |
DN100,4" |
Toepassing:
pneumatische sanitaire vlinderklep met stompgelaste / stompgelaste uiteinden, die veel wordt gebruikt in procesleidingsystemen voor isolatie en controle. AV-1PW vlinderklep werkt automatisch.
Specificatie:
Beschikbare maten: 1/2" tot 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150,DN200, DN250, DN300)
Materiaal: Kleplichaam en schijf materiaal kan AISI 304 of AISI 316L zijn, 304L en 316 materialen zijn op aanvraag beschikbaar.
Max. werkdruk: 145psi (10bar) voor DN25/1"-DN100/4"; 116psi (8bar) voor DN125/5"-DN150/6"; 73psi (5bar) voor DN200/8"-DN300/12".
Bediening: SS304 verticale actuator, NC (normaal gesloten) / NO (normaal open) / AA (lucht naar lucht) type om uit te kiezen.
Luchttoevoerdruk: 70-116psi (5-8bar)
Temperatuurbereik: 14 ~ 248°F (-10 ~ 120°C) met EPDM zitting, -58 ~ 356°F (-50 ~ +180°C) met VMQ (Siliconen) zitting.
Eindverbindingen: stompgelast / stompgelast.
Oppervlaktebehandeling: Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin is de standaard.
Opties:
Kleplichaam en schijf materiaal kan AISI 304 of AISI 316L zijn, 304L en 316 materialen zijn op aanvraag beschikbaar. De zitting en pakking kunnen EPDM, VMQ (Siliconen) of Viton (FPM) zijn, allemaal in overeenstemming met FDA 21CFR177.2600. Eindverbinding kan stompgelast, sanitaire tri-clamp, schroefdraad, geflensd, I-line of andere op aanvraag zijn.
Handgrepen: 4-positie trekhendel; meerpositiehendel met plastic afdekking of in puur roestvrij staal.
Actuatoren om automatische bediening te bereiken:
pneumatische roestvrijstalen actuator (verticaal type), pneumatische aluminium actuator (horizontaal type) en elektrische actuator.
NC bediend: normaal gesloten (fail closed)---lucht om te openen, veer om te sluiten
NO bediend: normaal open (fail open)---lucht om te sluiten, veer om te openen
AA bediend: dubbelwerkend---lucht om te openen, lucht om de klep intelligent te sluiten: positiesensor, C-top controller, C-top controller (AS-I)
Normen: DIN, 3A, SMS, ISO / IDF, BS / RJT en ASME / BPE
|
Luchttoevoerpoort
|
AA Actuator
|
1”-4”
|
beide poorten zijn G1/8
|
|
＞4”
|
Eén poort is G1/4, de andere is G1/8
|
|
NC Actuator
|
1”-4”
|
Eén poort is G1/8
|
|
＞4”
|
Eén poort is G1/4
|
|
NO Actuator
|
1”-4”
|
Eén poort is G1/8
|
|
＞4”
|
Eén poort is G1/4
|
