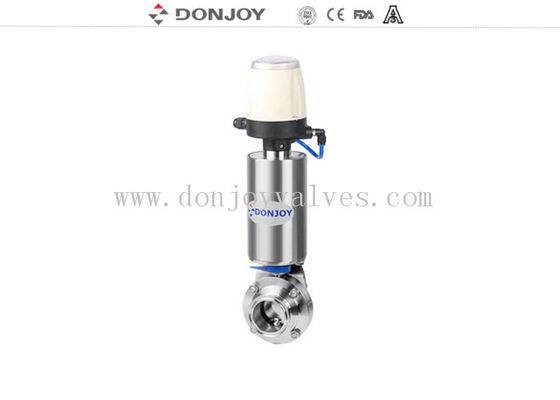

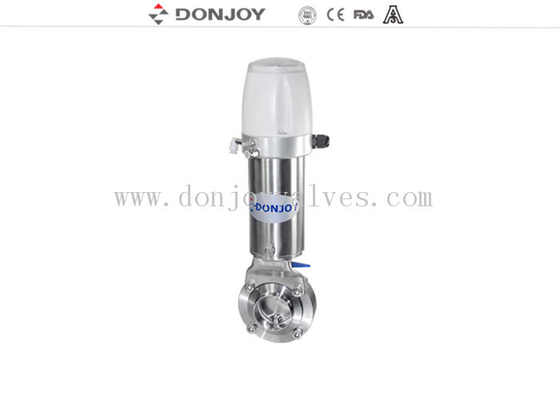

Hygiënische DN25 316L enkelwerkende normale sluiten klem eindigt roestvrij staal pneumatische vlinder klep
Technische specificaties
Max.druk: 10 Bar, DN10-DN300
Min. druk:0.2Bar
Werktemperatuur: -10°C tot +120°C (EPDM)
Specificaties
|
Productnaam:
|
Hygiënische DN25 316L enkelwerkende normale sluiting klempunten roestvrij staal pneumatische vlinderklep |
|
Materiaal van de klep:
|
SS304/316L
|
|
Gezegelmateriaal:
|
EPDM (standaard) FPM/SILICON/NBR, FDA177.2600
|
|
Maximale werkdruk:
|
10 Bar
|
|
Max. Werktemperatuur:
|
120 graden C
|
|
Beschikbare afmetingen:
|
DN10-DN300, 1/2 "-12"
|
|
Beschikbare verbinding:
|
Klem/las/draad/speciale aansluiting
|
|
Beschikbaar standaard:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Gebruikelijk:
|
enkel of dubbel optredend
|
|
Aanbrengen:
|
Twee-positie handvat, drie-positie handvat, vier-positie trekhandvat, meerpositie plastic handvat en meerpositie
handvat van roestvrij staal
|
|
Beheersing:
|
Smart valve positioner / C-TOP-besturing / positie sensor
|
|
Certificaat:
|
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO
|
|
Toepassingsgebied
|
Zuivelproducten, voedingsmiddelen, dranken, apotheek, cosmetica, enz.
|
|
Type pneumatische aandrijving:
|
van kunststof, van roestvrij staal
|
|
Afwerking van het oppervlak
|
RA≤0,8um
|
Ontwerp en kenmerken
Compact en robuust ontwerp
Beschikbare maten DN10-DN300 ((1/2"-12")
Multi-Position handvat is geschikt tot DN100/4"
Trekhand is geschikt tot DN25-DN300 ((1/2"-12")
De pneumatische actuator is geschikt tot DN300,12"
PED97/23EG
FDA.177.2600
De klep kan worden vervangen met elk soort verbinding
Verbinding
met een breedte van niet meer dan 50 mm
Toepassing
Gebruikt in de voedselverwerkende, farmaceutische en chemische industrie.
Werkingsbeginselen
Kan automatisch worden bediend door middel van een actuator of handmatig met het handvat
Het handvat blokkeert de klep in de OPEN of CLOSED positie, zeker, er zijn de andere posities beschikbaar.
De aandrijver duwt de zuiger van de asbeweging 90 graden in, zodat hij de vlinderklep bedient.
Verscheidene handgrepen
1Trek aan de handgreep.
2, Multi-Position Handle ((Blauw Plastic)
3.Multi-position handvat (roestvrij staal) sluitbaar
Verpakking
Bubbelpakket voor elke klep.
De buitenverpakking is karton of multiplex.
Of op verzoek van klanten.
Detail van de levering
Meestal binnen 20 dagen na ontvangst van T/T aanbetaling.
Werkmoment ((N.M.)
|
DN25/1"
|
DN40/1.5"
|
DN50/2"
|
2.5"
|
DN65
|
3 cm
|
DN80
|
DN100/4"
|
DN125
|
DN 150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
