Plaats van herkomst:
CHINA
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
NO.VDF100Q2
contacteer ons

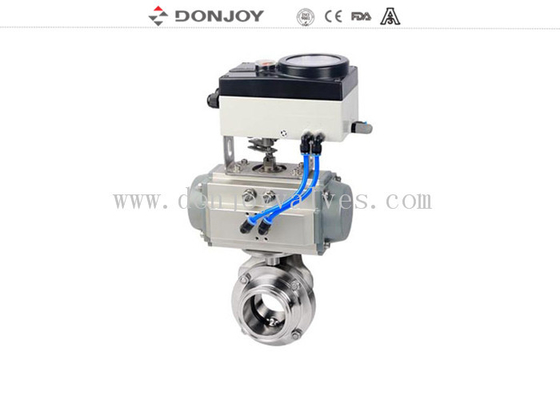

Vleugelklep van de Hygenic inox de normale dichte pneumatische klem met intelligente horizontale instelmechanisme IL-BOVENKANT
Specificaties
|
Productnaam: |
Vleugelklep van de Hygenic inox de normale dichte pneumatische klem met intelligente horizontale instelmechanisme IL-BOVENKANT |
|
Het Materiaal van het kleplichaam: |
SS304/316L |
|
Verbindingsmateriaal: |
EPDM (NORM) FPM/SILICON/NBR, FDA177.2600 |
|
Max Working Pressure: |
10Bar |
|
Max.Working Temperatuur: |
120 graad C |
|
Availablygrootte: |
DN10-DN300, 1/2“ - 12“ |
|
Availablyverbinding: |
Klem/lassen/draad/flens |
|
Availablynorm: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Gewerkt: |
neumatic |
|
Controle: |
Slim klepinstelmechanisme/c-HOOGSTE controle/positiesensor |
|
Certificaat: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO |
|
Bereik Application: |
Zuivelfabriek, voedsel, drank, apotheek, schoonheidsmiddel, enz. |
|
Verpakkingsdetails: |
Bellenpak voor elke klep. De buitenverpakking is karton of triplexgevallen. Of vanaf het verzoek van klanten. |
|
Leveringsdetails: |
Gewoonlijk binnen 20 dagen na neer het ontvangen van T/T - betaling. |
Kleptekening
Pneumatische actuator datum
| Dubbelwerkende pneumatische actuator Torsielijst | |||||
| Grootte | Torsie (N.M) | Adviseer klepgrootte | |||
| Vleugelklep | Kogelklep | 3 manierkogelklep | Industriële klep | ||
| DJ052 | 21 |
DN10-DN50, 0,5“ - 2“ |
DN10-DN32, 0,5“ - 1,25“ |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80, 2.5“ - 3,5“ |
DN40-DN50, 1.5“ - 2“ |
DN25-DN32, 1“ - 1,25“ |
DN25,1“ |
| DJ075 | 59 | DN100,4“ | 2.5“ |
DN40-DN50, 1.5“ - 2“ |
DN32-DN40, 1.25“ - 1,5“ |
| DJ083 | 74 |
DN125-DN150, 5“ - 6“ |
DN65,3“ | DN65,2.5“ | DN50,2“ |
| DJ092 | 114 | DN200,8“ | DN80 | 3“ | DN65,2.5“ |
| DJ105 | 170 |
DN250-DN300, 10“ - 12“ |
DN100,4“ | DN80 | DN80,3“ |
| DJ125 | 292 | N/M | DN125,5“ | DN100,4“ | DN100,4“ |
| DJ140 | 439 | N/M | DN150,6“ | N/M | DN150,6“ |
| DJ160 | 669 | N/M | DN200,8“ | N/M | DN200,8“ |
| Enige acteren pneumatische actuator Torsielijst | |||||
| Grootte | Torsie (N.M) | Adviseer klepgrootte | |||
| Vleugelklep | Kogelklep | 3 manierkogelklep | Industriële klep | ||
| Dj052-s | 12.5-8.5 |
DN10-DN32, 0,5“ - 1,25“ |
DN10-DN15, 0,5“ - 0,75“ |
N/M |
DN10-DN15, 0,5“ - 0,75“ |
| Dj063-s | 21.2-13.7 |
DN40-DN50, 1.5“ - 2“ |
DN25,1“
|
DN25,1“ | DN25,1“ |
| Dj075-s | 292.2-21.2 | DN65,2.5“ - 3“ | DN32,1.25“ |
DN32,1.25“
|
DN32-1.25“ |
| Dj083-s | 46.5-31.6 | DN80,3.5“ | DN401.5“ | DN40,1.5“ | DN40,1.5“ |
| Dj092-s | 69.3-46.7 | DN100,4“ | DN50,2“ | DN50,2“ | DN50,2“ |
| Dj105-s | 99-63 |
DN200-DN250
|
DN65,2.5“ | N/M | DN65,2.5“ |
| Dj125-s | 159-105 | N/M | DN80,3“ | DN80,3“ | N/M |
| Dj140-s | 260-172 | N/M | DN100,4“ | DN100,4“ | DN80,3“ |
| Dj160-s | 422-279 | N/M | N/M | N/M | DN100,4“ |

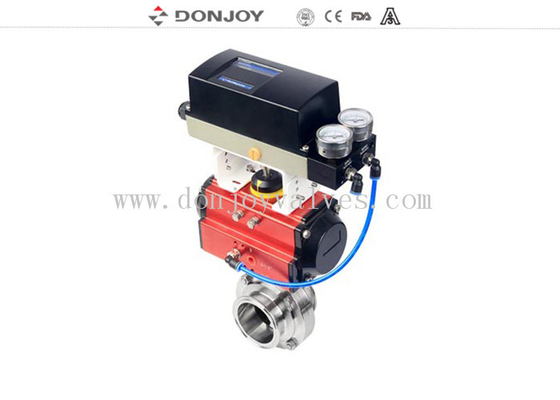

Instelmechanisme IL-BOVENKANT
| Horizontale pneumatische instelmechanisme IL-BOVENKANT 1441 (adviseer versie) | |
|
Beschrijving |
| Analoog signaalinput 4-20mA (Standaardversie) | |
| Van de analoog signaalinput 4-20mA (standaardversie) +MODBUS RS485 de buscontrole | |
| Horizontale pneumatische instelmechanisme IL-BOVENKANT 1441 (Terugkoppelingsversie) | |
|
Beschrijving |
| Analoog signaalinput /output 4-20mA 0-5/10V (Terugkoppelingsversie) | |
| De controleversie input van /output 4-20mA 0-5/10V (Terugkoppelingsversie) +Process van de analoog signaal | |
| Horizontale pneumatische instelmechanisme IL-BOVENKANT 1441 - Afzonderlijk type |
| De afzonderlijke instelmechanisme IL-BOVENKANT en c-BOVENKANT van de controleeenheid |
Materiaal
Het materiaal verbond aan anderen: AISI 316L/1,4404
Het materiaal in ander deel: AISI 304
Zegelring: EPDM FDA 177.2600
De Inernaloppervlakte eindigt: Ra ≤ 0.8μm
Het buitenoppervlak eindigt: CNC het fijne machinaal bewerken
Opties
Pakking: NBR/MVQ/FPM
Pneumatische actuator van dubbelwerkend
Aanleidinggevende positiesensor
C - HOOGSTE controlehoofd
Positiesensor
Verbindingstype: SMS, RJT, DIN, 3A, Vastgeklemd, gelast en ingepaste ISO, enz.
