DONJOY elektrische pneumatische klep slimme positioner dubbelwerkend Modbus RS485 voor klepbesturing
SPECIFICATIE
|
Productnaam
|
Intelligente positioner IL-TOP-1441
|
|
Voeding
|
DC.24V
|
|
Werkdruk
|
10 bar
|
|
Pneumatische druk
|
4-7 bar
|
|
Materiaal
|
SS304 / 316L
|
|
Werktemperatuur
|
-10℃ ~ 130℃ (-10℃ ~ 150℃ voor hoekzittingklep en globe-klep)
|
|
Beschermingsniveau
|
IP67
|
|
Standaardfunctie
|
0/4-20mA naar 0-5/10V signaalingang
|
|
Optionele functie
|
0/4-20mA, 0-5/10V positie feedback uitgang
|
|
Optionele functie
|
Device Net Bus Control
|
|
Bedieningsinterface
|
LCD-scherm
|
|
Leveringsdetails
|
Meestal binnen 20 dagen na ontvangst van T/T aanbetaling.
|
|
Certificaat
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Toepassingen
De locator (IL-TOP-S) toepassing van diverse vloeistofprocesbesturingsbox flow control system, kan worden geïnstalleerd op een verscheidenheid aan hoekslagactuatoren, zoals pneumatische vlinderkleppen, kogelkranen, schuifafsluiters, globe-kleppen etc. Het is geschikt voor flow control van pneumatische kleppen.
Functie kenmerk
Certificering van explosiebeveiliging: EXD Ⅱ BT4
Beschermingsniveau: IP67
Signaalingang: 0-4/20mA, 0-5/10V
Signaalfeedback: 0-4/20mA, 0-5/10V
BUS-protocol: DEVICE NET BUS
Technische kenmerk
De besturing kan worden gebruikt als een positioner of procescontroller.
Als positioner kan het de kleppositie instellen op basis van de ingestelde waarde.
Als procescontroller ontvangt de MPU het signaal van de besturing door de ingestelde positiewaarde van de klep te vergelijken met de werkelijke positie van de klep, via het PIC-besturingsalgoritme, zal de procescontroller de klep aansturen naar de exacte doelpositioner van de klep.
De controller is samengesteld uit MPU, detectie-eenheid door besturingssignaal, positiedetector, LCD-scherm, toetsenbord en piëzo-elektrische klep etc.
Installatie
De actuatoren van hoekslag kunnen worden aangeboden, zoals vlinderkleppen, kogelkranen en de kleppen etc.
Specificatie: 1 inch - 12 inch, DN25 - DN200
Bestelinformatie
IL-TOP-S Vierkante Controller
|
Model
|
Kenmerk
|
Positie feedback
|
Beschrijving
|
|
IL-TOP-S-001-M
|
Positioner + Procesbesturing
|
4-20mA/0-5/10V
|
Enkelwerkend
|
|
IL-TOP-S-002-M
|
Positioner + Procesbesturing
|
4-20mA/0-5/10V
|
Dubbelwerkend
|
|
IL-TOP-S-001
|
Positioner + Procesbesturing
|
NEE
|
Enkelwerkend
|
|
IL-TOP-S-002
|
Positioner + Procesbesturing
|
NEE
|
Dubbelwerkend
|
|
IL-TOP-S-001-BUS
|
Positioner + Procesbesturing + BUS
|
|
Enkelwerkend + BUS
|
|
IL-TOP-S-002-BUS
|
Positioner + Procesbesturing + BUS
|
|
Dubbelwerkend + BUS
|
IL-TOP-S Vierkante Controller (Explosiebeveiliging: EXD Ⅱ BT4)
|
Model
|
Kenmerk
|
Positie feedback
|
Beschrijving
|
|
IL-TOP-S-001-M-EX
|
Positioner + Procesbesturing
|
4-20mA/0-5/10V
|
Enkelwerkend - Explosieniveaus
|
|
IL-TOP-S-002-M-EX
|
Positioner + Procesbesturing
|
4-20mA/0-5/10V
|
Dubbelwerkend - Explosieniveaus
|
|
IL-TOP-S-001-EX
|
Positioner + Procesbesturing
|
NEE
|
Enkelwerkend - Explosieniveaus
|
|
IL-TOP-S-002-EX
|
Positioner + Procesbesturing
|
NEE
|
Dubbelwerkend - Explosieniveaus
|
|
IL-TOP-S-001-BUS-EX
|
Positioner + Procesbesturing + BUS
|
|
Enkelwerkend, BUS - Explosiebeveiliging
|
|
IL-TOP-S-002-BUS-EX
|
Positioner + Procesbesturing + BUS
|
|
Dubbelwerkend, BUS - Explosiebeveiliging
|

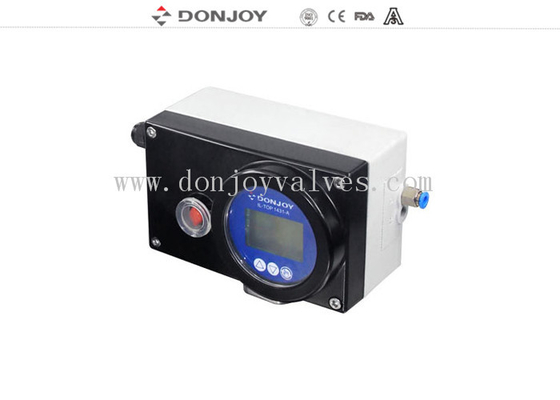

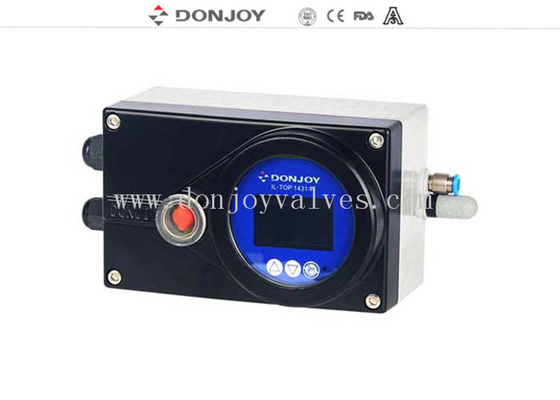

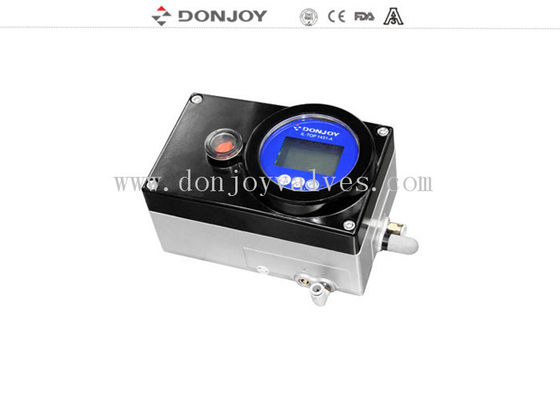

Productweergave
FAQ
V1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek. en we hebben alle soorten producten.
V2: Waar is uw fabriek gevestigd? hoe kan ik daar bezoeken?
A2: Onze fabriek is gevestigd in de stad Wenzhou, provincie Zhejiang, China
Welkom om onze fabriek te bezoeken voor zakelijke onderhandelingen. Neem eerst contact op met onze medewerkers per e-mail of telefoon. we zullen een afspraak maken en de ophaalservice regelen.
V3: Kan uw fabriek ons merk op het product afdrukken.
A3: Onze fabriek kan het logo van de klant met laser op de producten afdrukken.
V4: Wat is de garantie voor de producten?
A4: 1 jaar, maar exclusief snelslijtende onderdelen, zoals O-ringen
V5: Kunnen we PayPal gebruiken voor de monsters? Kost het extra?
A5: Sorry, we accepteren alleen TT.
V6: Brengt u kosten in rekening voor monsters of vracht?
A6: Volgens het beleid van ons bedrijf moeten klanten ervoor betalen, we zullen de monsterkosten aan u terugbetalen in een officiële bestelling.
