Plaats van herkomst:
CHINA
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
NO.VFP101Q1-21030
contacteer ons

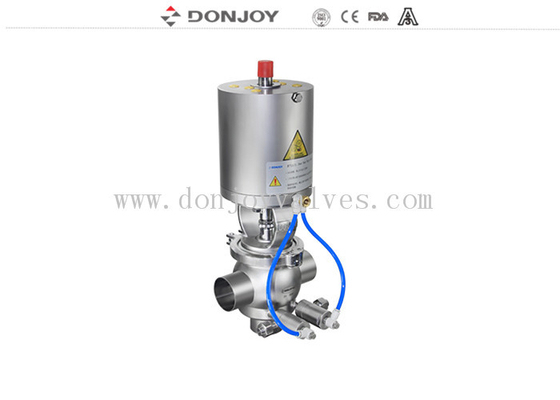

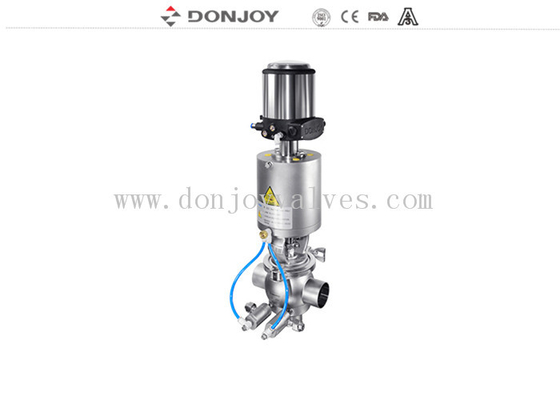

SS316L de dubbele Klep van Seat Mixproof met Ctop met CIP en SLOKJE, E-C Series
Specificatie
Product nat gemaakte delen | AISI 316L |
Andere roestvrij staaldelen | AISI 304 |
Seat-Materiaal (Gebrek) | EPDM, FDA177.2600 |
Seat-Materiaal (Optie) | FPM (Viton), FDA177.2600 |
Beëindigenverbindingen | uiteinde-gelast, tri-klem, Flens |
Max. Werkdruk | 145psi (10bar) |
Min. werkdruk | absoluut vacuüm |
Het werk Temperatuur | 14°F aan 266°F (- 10 aan 130°C), 284°F (140°C) voor korte tijdsterilisatie. |
Intern eindig | Ra 32μin (0.8μm) als gebrek, Ra 16μin (0.4μm) zoals best. |
Extern eindig | zandstraal op verzoek, of anderen. |
Pneumatische Actuator Types | Normaal Gesloten (NC) – Lucht om aan het sluiten te openen en op te springen; |
Open normaal (NO) – Lucht voor de te openen dicht en lente; | |
Lucht-lucht (aa) – Lucht, lucht voor het sluiten te openen. | |
Actuator luchtdruk | 79-102 psi (5,5 bar-7 bar) |
Eenheden voor intelligente controle en aanwijzing | C-hoogste controle |
IL-hoogste controle (Instelmechanisme) | |
Elektrische verbinding | |
Zoals-I busverbinding |
Ontwerpeigenschappen
●Externe CIP-levering
●Gebrek met normaal gesloten pneumatische actuator
●Compact en robuust ontwerp, gesmede sferische organismen
●Druk evenwichtig ontwerp
●Het Lichaam uit één stuk & het Vastgeklemde Lichaam voor kiezen van
●Een brede selectie van verschillende lichaamscombinaties.
●Gemakkelijke demontage door de klem vrij te geven
●Het schoonmaken/Sterilisatiedelen voor Opties
●100% getest hydraulisch/geïnspecteerde 100%
Toepassingen
◆De pneumatische dubbele zetelklep wordt ontworpen om samen te komen wanneer er twee verschillende productstromen door dezelfde klep zijn, zowel waarborgt om het vloeibare mengen te verhinderen zich als geschikt te zijn voor de controle van de arbeidsvoorwaarde. De klep wordt gebruikt in zuivelproducten, dranken, bier, en andere hoge zuiverheidsvereisten van de systemen van procesleidingen.
◆Deze klep is ver normaal gesloten (NC) door worden gecontroleerd door samengeperste lucht. Deze klep is companied met twee kleine pneumatische (normaal open) kleppen aan monitor van de lekkage van de klepverbinding
◆Plue (hogere stam binnen van een changeverklep) heeft twee verbindingen, wat een lekkagekamer tussen elkaar vormt. De lekkage middelgrote stromen in de kamer en lossingen door detectorklep. Het leveren van lucht aan actuator kan de klep schoon op zijn plaats maken. Tijdens het schoonmaken, vloeibare stromen rechtstreeks aan de stop. Deze klep is unsensitive aan het effect van de waterhamer
Werkende principes
●Deze klep is normaal gesloten die (NC), ver door samengeperste lucht wordt gecontroleerd. Deze klep is companied met twee kleine pneumatische kleppen, voor controle, een andere voor CIP.
●De stop (de hogere stam binnen van leidt klep af) heeft twee verbindingen die een lekkagekamer tussen elkaar vormen. De gelekte middelgrote stroom in de kamer, lossingen door detectorklep. De leveringslucht aan actuator kan de klep schoon op zijn plaats maken (zie figuur 2).
●Onder het schoonmaken, vloeibare stroom rechtstreeks aan de stop. Deze klep is unsensitive aan het effect van de waterhamer.
Tekening
Conbine van het kleplichaam
Functieselectie
Ook gebruik voor Verzamelleiding, Voorbeelden van een Standaardverzamelleiding
Markeringen: Dubbele verbindingsklep, die bewijsklep, Donjoy-Klep mengen
