Plaats van herkomst:
China
Merknaam:
DONJOY
Certificering:
CE,3A,FDA
Modelnummer:
FHF-GD
contacteer ons
Video
Video
Video

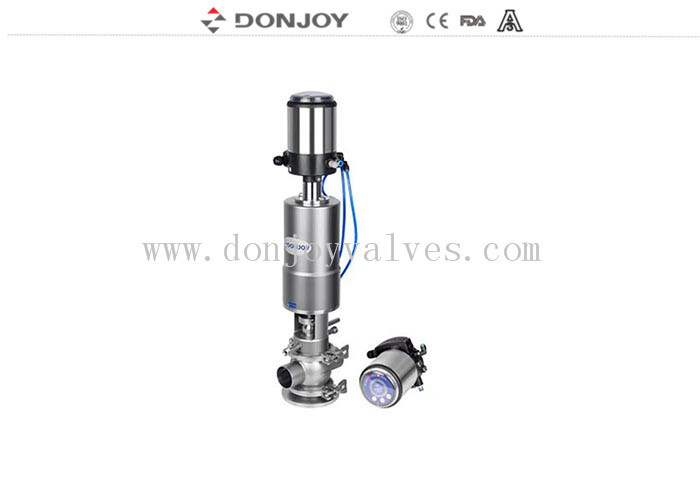

3A Hygiënische dubbelzittende mengproof tankbodemklep voor de verwerking van voedingsmiddelen en dranken
| Grootte | DN40-DN150,1.5"- 6" |
| Werktemperatuur | 14°F tot 266°F (-10 tot 130°C), 284°F (140°C) voor korte sterilisatie. |
| Max. werkdruk | 145 psi (10 bar) |
| Min. werkdruk | Absolute vacuüm |
| Gecomprimeerde luchtdruk | 5.5 bar tot 7 bar |
| Onderdelen die met medium in contact komen | AISI 316L |
| andere delen van roestvrij staal | AISI 304 |
| Afwerking van het binnenoppervlak | Ra 32μin (0,8μm) als standaard, Ra 16μin (0,4μm) als beste. |
| Stoelmateriaal | EPDM, FDA177.2600, (Standaard) FPM (Viton), FDA177.2600 (Optie) |
| Types pneumatische actuatoren | Normaal gesloten (NC) - lucht openen en veer sluiten; Normaal geopend (NO) - lucht om te sluiten en veer om te openen; Air to Air (AA) - lucht openen, lucht sluiten. |
| Luchtdruk van de actuator | 79-102 psi (5,5 bar-7 bar) |
| Eenheden voor intelligente bediening en aanwijzing | C-topcontrole IL-topbediening (positionair) Elektrische aansluiting AS-I-busverbinding |
| Eindverbindingen | met een breedte van niet meer dan 15 mm |
| Verpakkingsgegevens | standaard exportpakket of op maat gemaakt |
3A Hygiënische dubbelzittende mengklep voor de verwerking van voedingsmiddelen en dranken
Ontwerpkenmerken
Standaard bij normaal gesloten pneumatische aandrijving
Compact en robuust ontwerp, gesmeed bolvormig lichaam
Een drukgebalanceerd ontwerp
Een-stuk lichaam & Clamped lichaam te kiezen uit
Een ruime keuze aan verschillende lichaamscombinaties.
Eenvoudige demontage door de klem los te laten
Onderdelen voor het schoonmaken/steriliseren
100% hydraulisch getest / 100% gecontroleerd
Operaties
Elektrische motoren
met een breedte van niet meer dan 50 mm
Eenheden voor intelligente bediening en aanwijzing:
C-topcontrole
IL-topbediening (positionair)
Elektrische aansluiting
AS-I-busverbinding
Verbinding:
Geklemd, gelast en gegraven, met flenzen enz.
Werkingsprincipe Diafragma
- Lift type mengproof klep wordt op afstand bediend door compressie lucht.
- De mengklep is geconstrueerd met twee onafhankelijke stopcontacten, die onder normale werking een lekkamer tot de atmosfeer vormen.het medium zal in de kamer stromen en zal worden ontladen bij de uitlaatpoort.
-De lekkamer wordt gesloten wanneer de klep werkt, het medium kan door de ene leiding naar de andere stromen.Veel opties voor de combinatie van CIP en SIP zijn beschikbaar voor gebruikers.(Zie de opties voor het reinigen van sterilisatiefuncties)
- Het reinigingssysteem kan de bovenste, onderste stam en de lekkamer reinigen, waardoor de klep hoog hygiënisch is.Effectief reinigingssysteem maakt de vloeistof die speciaal voor (CIP) schoon op de plaats rechtstreeks wassen van de hele binnenkant van het kalf lichaam, duurt het korter dan een gewoon reinigingssysteem.
-Een ander voordeel van het hoogreinigingssysteem is dat de lift-type mengproof klep kan worden toegepast op aseptische verwerking.Het systeem vormt een schild dat de lucht kan isoleren..
