10 bar pneumatische ASME BPE sanitaire diafragma-klep/multi-port diafragma-klep

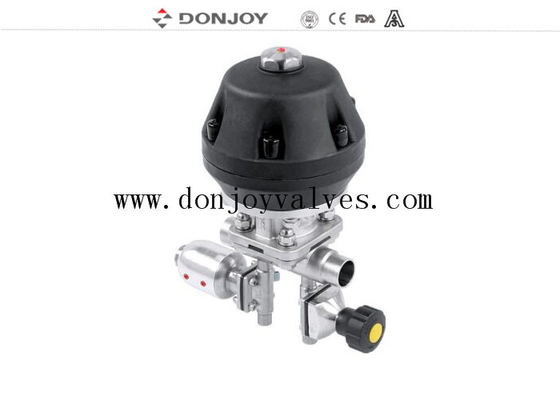

DONJOY Gecombineerde FDA Multiport Pneumatische ASME BPE Diafragmaklep

Specificaties


Beschrijving
 Verschillende configuraties van Diafragmaklep
 1.      Diafragmaklep met Positieregelaar/Procescontroller (IL-TOP)
 2.      Diafragmaklep met Besturingseenheid (C-Top)
 3.      Kleppositieregelaar
 4.      Positiesensormodule
 5.      Plastic handvat
 6.      Roestvrijstalen handvat
 7.      Roestvrijstalen actuator
 8.      Elektrische Diafragmaklep
 9.      Plastic actuator
 10.    Lichaam: Gieten / Smeden


Werkingsprincipes

1. Het diafragma zorgt voor de afdichting van het lichaam en de afdichting van de zitting. Er zijn geen paden naar de buitenomgeving, dus het is geschikt voor aseptische processen

2. Wanneer de klep gesloten is, beweegt een drukkussen dat het diafragma ondersteunt naar het afdichtvlak op het lichaam. Wanneer de drukplaat beweegt, buigt het diafragma en wordt het naar beneden gedwongen op het zitoppervlak in het midden van het lichaam, waardoor het stroompad door het lichaam wordt afgesloten.

3. De wisselwerking van het lichaam met de drukplaat voorkomt overmatige compressie van het diafragma

4. De klep kan handmatig worden bediend en pneumatisch worden bediend met solenoïdekleppen

Certificaat van Diafragmaklep

1. Alle synthetische harsen en additieven voldoen aan de FDA-certificering.

2. De chemische samenstelling, fysische eigenschappen en het productieproces van het materiaal zijn gedocumenteerd.

3.3-a consistentie de authenticatie

4.CE-PED/97/23/EG

5.EN 10204-3.1

Diafragma van de klep

1. EPDM+PTFE (Zelfklevend)Diafragmatablet heeft een hoge chemische bestendigheid, hoge stabiliteit, goede flexibiliteit, lange levensduur, hoge afdichting, geen code degeneratie en wordt niet beïnvloed door temperatuurschommelingen, uitstekende prestaties, of het nu gaat om thermische cycli, koude cycli of stoomdesinfectiesystemen.

Specificatie: 1-3", DN20-DN80

Temperatuur: -20 tot 120 graden

2. EPDM+PTFE (Afzonderlijk) Het kan de diafragmatolerantie verminderen en de levensduur van het diafragma verlengen

Specificatie: 1-4", DN20-DN100

Temperatuur: -20 tot 150 graden

3 Enkele afdichting (EPDM/SILICONE/FPM), Rubberen diafragma ingebed in een laag gevulkaniseerde vezellaag verbetert de mechanische eigenschappen, dan diafragma in druk en temperatuur heeft een hoge afdichtingsstabiliteit, versterkende vezelverharding in roestvrijstalen bout, om zo een betere rubber- en metaalverbinding te garanderen. Het is dus geschikt voor gebruik in een vacuümomgeving.

Specificatie: 1-4", DN20-DN100

Temperatuur: -10 tot 120 graden

4. Mini type diafragmapakking (EPDM, SILICONE, FPM, EPDM+PTFE)

Specificatie: 1/4"-3/4", DN6-DN15

Temperatuur: -20 tot 150 graden

Oppervlaktebehandeling:

1. Voor mechanisch gepolijst: Binnen Ra＜0.5μm, Buiten: Van 1-4" Zandstralen, Onder 1" met spiegel gepolijst

Klepcombinatie

GMP KLEP: Voornamelijk gebruikt in hoogzuiver water of andere distributiesystemen van waterpunt verticale buisweg, die effectief pijpleiding deadleg kan verminderen. een van de kleppen geplaatst in een verticale positie de export is een geen bacteriële kweek of proces kruisbesmetting monster mond wanneer de klep open

SAP KLEP: Voornamelijk gebruikt in een horizontaal pijpleidingsysteem, hoofdklep geplaatst in een horizontale positie, en handhaaf een bepaalde zelfledigende hoek, dan doorgangsgat in het laagste afvoerpunt van de hoofdklep waterweg.

Bediening:
