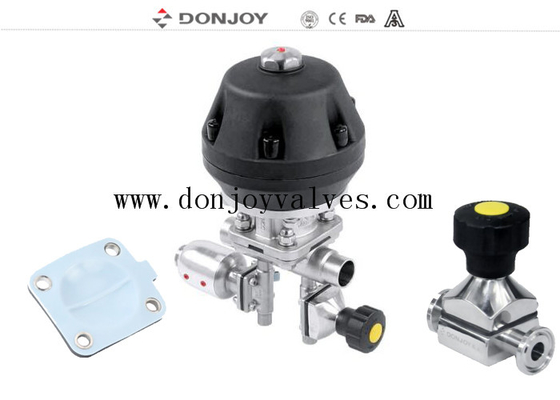

DN80 Welding 316L Multiport Pneumatisch Diafragma Klep

Multiport pneumatische membraanafsluiter met monsterafsluiters

Specificaties


Beschrijving
 Verschillende configuraties van membraanafsluiter

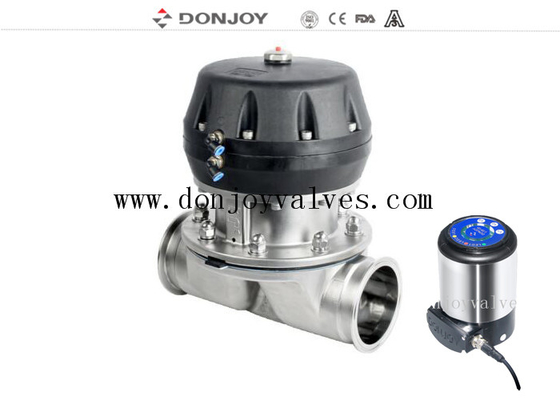

 1.      Membraanafsluiter met Positiesteller/Procescontroller (IL-TOP)
 2.      Membraanafsluiter met Besturingseenheid (C-Top)
 3.      Klepstandregelaar
 4.      Positiesensormodule
 5.      Kunststof handvat
 6.      Roestvrijstalen handvat
 7.      Roestvrijstalen actuator
 8.      Elektrische membraanafsluiter
 9.      Kunststof actuator
 10.    Lichaam: Gieten / Smeden


Werkingsprincipes

1. Het membraan zorgt voor de afdichting van het lichaam en de afdichting van de zitting. Er zijn geen paden naar de buitenomgeving, dus het is geschikt voor aseptische processen

2. Wanneer de klep gesloten is, beweegt een drukkussen dat het membraan ondersteunt naar het afdichtvlak op het lichaam. Wanneer de drukplaat beweegt, buigt het membraan en wordt het naar beneden gedwongen op het zitoppervlak in het midden van het lichaam, waardoor het stroompad door het lichaam wordt afgesloten.

3. De wisselwerking van het lichaam met de drukplaat voorkomt overmatige compressie van het membraan

4. De klep kan handmatig worden bediend en pneumatisch worden bediend met solenoïdekleppen

Certificaat van membraanafsluiter

1. Alle synthetische harsen en additieven voldoen aan de FDA-certificering.

2. De chemische samenstelling, fysische eigenschappen en het productieproces van het materiaal zijn gedocumenteerd.

3.3-a consistentie de authenticatie

4.CE-PED/97/23/EG

5.EN 10204-3.1

Membraan van de klep

1. EPDM+PTFE (Zelfklevend)Membraantablet heeft een hoge chemische bestendigheid, hoge stabiliteit, goede flexibiliteit, lange levensduur, hoge afdichting, geen code degeneratie en wordt niet beïnvloed door temperatuurschommelingen, uitstekende prestaties, of het nu gaat om thermische cycli, koude cycli of stoomdesinfectiesystemen.

Specificatie: 1-3", DN20-DN80

Temperatuur: -20 tot 120 graden

2. EPDM+PTFE (Afzonderlijk) Het kan de membraantolerantie verminderen en de levensduur van het membraan verlengen

Specificatie: 1-4", DN20-DN100

Temperatuur: -20 tot 150 graden

3 Enkele afdichting (EPDM/SILICONE/FPM), Rubberen membraan ingebed in een laag gevulkaniseerde vezellaag verbetert de mechanische eigenschappen, dan membraan in druk en temperatuur heeft een hoge afdichtingsstabiliteit, versterkende vezelverharding in roestvrijstalen bout, om zo een betere rubber- en metaalbinding te garanderen. Het is dus geschikt voor gebruik in een vacuümomgeving.

Specificatie: 1-4", DN20-DN100

Temperatuur: -10 tot 120 graden

4. Mini-type membraanpakking (EPDM, SILICONE, FPM, EPDM+PTFE)

Specificatie: 1/4"-3/4", DN6-DN15

Temperatuur: -20 tot 150 graden

Oppervlaktebehandeling:

1. Voor mechanisch gepolijst: Binnen Ra＜0.5μm, Buiten: Van 1-4" Zandstralen, Onder 1" met spiegel gepolijst

Klepcombinatie

GMP KLEP: Wordt voornamelijk gebruikt in hoogzuiver water of andere distributiesystemen van waterpunt verticale buisweg, die effectief pijpleiding deadleg kan verminderen. een van de kleppen geplaatst in een verticale positie de export is een geen bacteriële broed- of proces kruisbesmetting monster mond wanneer de klep open

SAP KLEP: Wordt voornamelijk gebruikt in een horizontaal pijpleidingsysteem, hoofdklep geplaatst in een horizontale positie en handhaaft een bepaalde zelfledigende hoek, dan doorgangsgat in het laagste afvoerpunt van de hoofdklep waterweg.

Bediening:

Tag: Donjoy Valves, Membraanafsluiter, BPE Klep
