Plaats van herkomst:
China
Merknaam:
Donjoy
Certificering:
CE,3A,FDA
Modelnummer:
12030902
contacteer ons

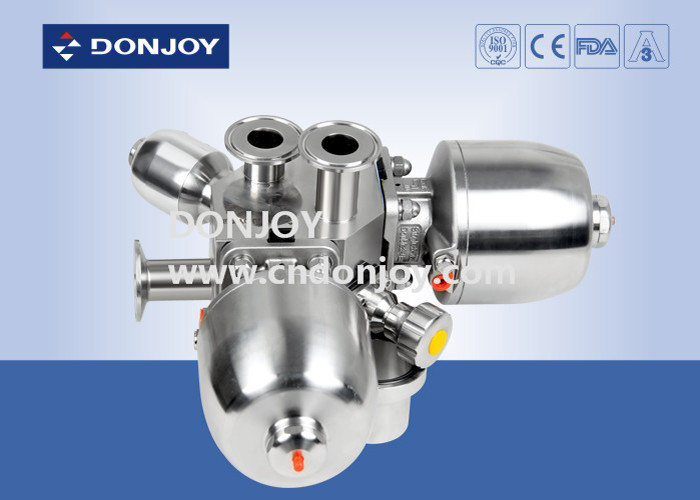

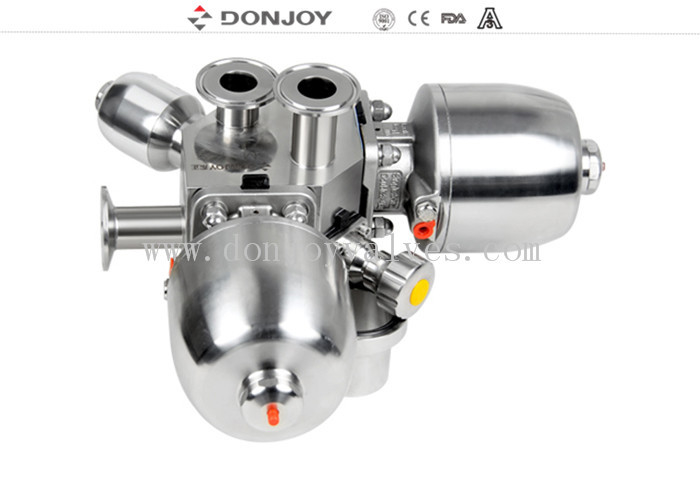

DONJOY sanitaire multi-port diafragma klep, multi-port klep
Specificaties
|
Productnaam: |
SS Sanitair Multiport Pneumatisch Diafragma Valve voor |
|
Materiaal van de klep: |
SS316L |
|
Gezegelmateriaal: |
Eenvoudige sillconepakking/lijm PTFE+EPDM/Twee stukken |
|
Maximale werkdruk: |
10 bar |
|
Max. Werktemperatuur: |
130 graden C |
|
Beschikbare afmetingen: |
"-3" DN25-DN80 |
|
Beschikbare verbinding: |
Klem/sweis/draad/speciale aansluiting |
|
Beschikbaar standaard: |
3A/BPE/DIN/ISO/IDF |
|
Gebruikelijk: |
Handmatig, pneumatisch |
|
Beschikbare structuur: |
Rechter, tee, U-type, tankbodem |
|
Beheersing: |
Smart valve positioner / C-TOP-besturing / positie sensor |
|
Certificaat: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600 |
|
Toepassingsgebied |
Zuivelproducten, voedingsmiddelen, dranken, apotheek, cosmetica, enz. |
|
Gebruiksaanwijzing: |
Chinees-Engels tweetalig |
|
Richting van de haven: |
Volgens de werkelijke situatie |
Beschrijving
Verscheidene configuraties van diafragma klep
1. Didafraamklep met pisitioner/process controller ((IL-TOP)
2. Diafragma-klep met besturingseenheid ((C-top)
3. Valve positie regulator
4Positie sensor module.
5. Plastic Handle
6Roestvrij staal handvat
7. Stainless steel accuutor
8Elektrische diafragma klep
9. Plastic Acutor
10- Lichaam: gieten / smeden
Werkingsbeginselen
1Het diafragma zorgt voor de bodymerk en de stoelverzegeling. Er zijn geen paden naar de buitenomgeving, dus het is geschikt voor aseptische processen
2Wanneer de klep gesloten is, beweegt een drukblok die het diafragma ondersteunt, zich naar de afdichtingsoppervlakte op het lichaam.Wanneer de drukplaat beweegt, buigt het diafragma en wordt het naar beneden gedwongen op het zitgebied in het midden van het lichaam, waardoor het stroompad door het lichaam wordt gesloten.
3De relatie tussen het lichaam en de drukplaat voorkomt overcompressie van het diafragma.
4De klep kan handmatig en pneumatisch worden bediend.
Certificaat van diafragma-klep
1Alle synthetische harsen en additieven voldoen aan de FDA-certificering.
2De chemische samenstelling van het materiaal, de fysische eigenschappen en het productieproces worden gedocumenteerd.
3.3-een consistentie de authenticatie
4.CE-PED/97/23/EG
5.EN 10204-3.1
Diafragma van de klep
1. EPDM+PTFE (lijm)Diafragma tablet hebben hoge chemische weerstand, hoge stabiliteit, goede flexibiliteit, lange levensduur, hoge afdichting, geen code degeneratie en niet beïnvloed door temperatuurschommelingen uitstekende prestaties,of het een thermische cyclus is, koude cyclus, of stoomdesinfectiesysteem.
Versterking: 1-3", DN20-DN80
Temperatuur: -20 tot 120 graden
2. EPDM+PTFE (Separate) Het kan de diafragma tolerantie verminderen en de levensduur van het diafragma verlengen
Versterking: 1-4", DN20-DN100
Temperatuur: -20 tot 150 graden
3 Eenvoudige afdichting (EPDM/SILICONE/FPM), Rubber diafragma ingebed een laag van gevulcaniseerde vezelslaag verbeteren de mechanische eigenschappen, dan diafragma onder druk en temperatuur heeft hoge afdichting stabiliteit,versterking van de vezelverharding in roestvrijstalen boutenHet is dus geschikt voor gebruik in vacuümomgeving.
Versterking: 1-4", DN20-DN100
Temperatuur: -10 tot 120 graden
4. Mini-diafragmapakket (EPDM, SILICONE, FPM, EPDM+PTFE)
Versterking: 1/4"-3/4", DN6-DN15
Temperatuur: -20 tot 150 graden
Oppervlaktebehandeling:
1.Voor mechanisch gepolijst: Inner Ra < 0,5 μm, Buiten: Van 1 tot 4" door zandblazen, onder 1" met spiegelpolijst
Tekening
Zie het formulier voor de afmetingen hieronder voor meer informatie.
