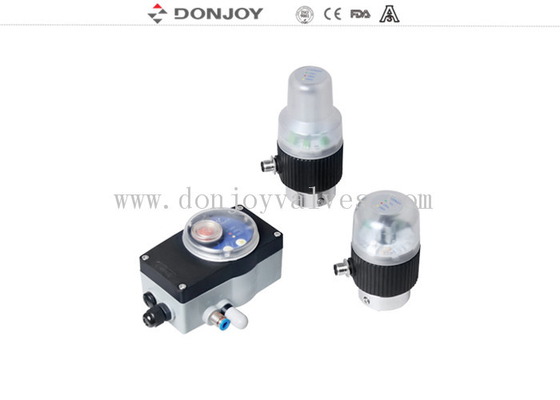

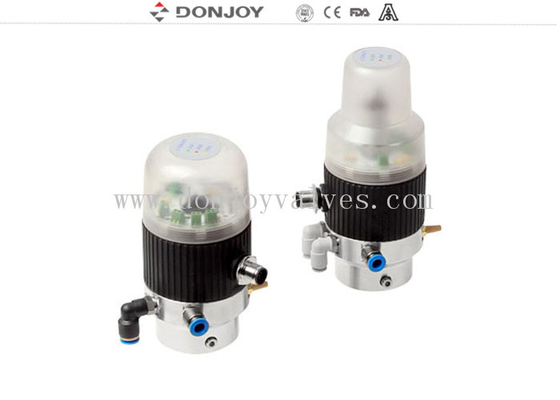

Intelligente klep Positioner besturingseenheid voor mini-grootte regulerende kleppen
Technische kenmerken
1 Invoer: PNP24VDC
2.Feedback-uitgang: PNP DC24V& 4-20mA
3Stroomvoorziening: DC24V±10%
4.Buscommunicatie:AS-I BUS
5.Nauwkeurigheid: herhaaldelijk positioneringsnauwkeurigheid ≤ 0,2%
6.Instelling: automatische instelfunctie met één knop
7.Bedieningsmodus: handmatige/automatische bediening
8.lekkenbestendige diagnostische functie
9.Display: twee delen Licht Kleur open: groen/rood, dicht: rood/groen
10.Slagbereik: 0-60 mm/0-30 mm
Vervaardiging
|
Productnaam
|
Intelligente klep positioner
|
|
Gemiddeld
|
Gesmeerde perslucht, inerte gassen
|
|
Max. werktemperatuur
|
70°C
|
|
Werkdruk
|
1.5 bar - 7 bar (22 PSI tot 102 PSI)
|
|
Verbinding
|
G1/8"
|
|
Beschermingsniveau
|
IP67
|
|
Een beroerte
|
Min. 3 mm; max. 70 mm
|
|
Max. C - TOP-eenheden
|
31 C - TOP-eenheden
|
|
Verbindingskabel
|
2 m
|
|
AS-I BUS
|
max. lengte: 1m
|
|
Operatiemodus
|
Pneumatische werking
|
|
Certificaat
|
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO
|
Toepassingen
C-TOP is een pneumatische regelaar die is ontworpen om een optimale regelaar te garanderen.
Het is compatibel met de meeste automatische PLC-systemen.
het kan worden geïnstalleerd op allerlei pneumatische kleppen, zoals mengproefkleppen, vlinderkleppen,
een kogelklep, een diafragmaklep, een omkeringsklep en een bolklep, enz.
Ontwerp en kenmerken
Het eenvoudig, snel en economisch verbinden van sensoren met magnetoventil (actuator) door AS-I BUS-mastering.
Aangezien de kabels grotendeels kleiner zijn, wordt de installatie en het opstarten gemakkelijker.
Bovendien wordt de starttijd verkort en kunnen verborgen problemen in de installatie worden vermeden.
De onderdelen zijn hetzelfde als de standaard C-TOP.
AS - I isolatie vervangende connector en de kabel connector zelf.
C - TOP Valve-besturingseenheid - - 2014 Versie met verplaatsingsregeling
|
Model
|
Sensor
|
elektrische klep |
Kracht
|
Verbinding
|
Opmerkingen
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Kabelverbinding
|
Alleenstaand optreden
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Kabelverbinding
|
Dubbel optreden
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Kabelverbinding
|
Drie effecten (mengproefklep)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Alleenstaand optreden
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Dubbel optreden
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Drie effecten (mengproefklep)
|
Mechanische regelversie
|
Model
|
Sensor
|
elektrische klep |
Kracht
|
Verbinding
|
Opmerkingen
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Kabelverbinding
|
Alleenstaand optreden
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Kabelverbinding
|
Alleenstaand optreden
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Kabelverbinding
|
Dubbel optreden
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Kabelverbinding
|
Drie effecten (mengproefklep)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Alleenstaand optreden
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Alleenstaand optreden
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Dubbel optreden
|
|
Voor de toepassing van deze verordening geldt de volgende bepalingen:
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Drie effecten (mengproefklep)
|
Installatie

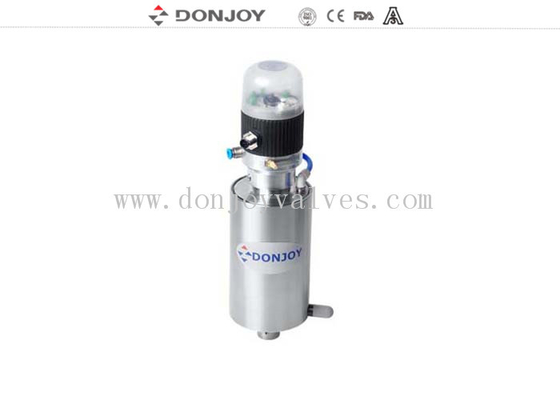

Productenvertoning
