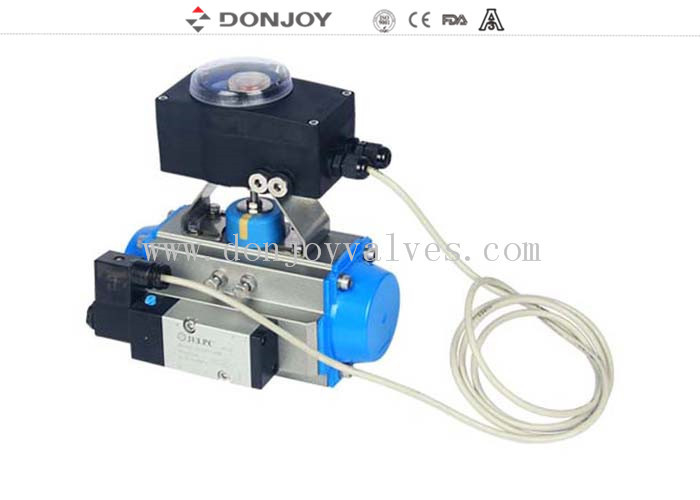

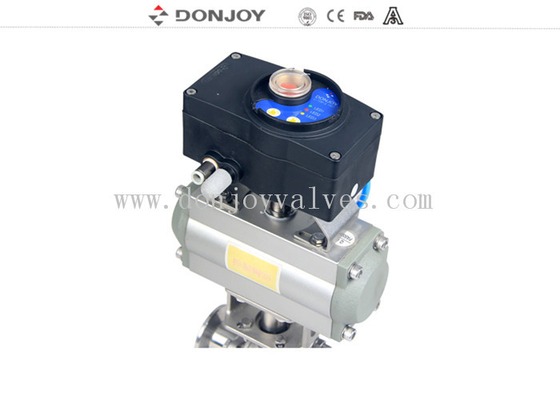

Valve Aluminium actuator met Intelligent C TOP-1561 besturingseenheid voor feedback PLC
Technische Eigenschap
1 Input: PNP24VDC
2. Feedback output: PNP DC24V & 4-20mA
3. Voeding: DC24V ±10%
4. Bus Communicatie: AS-I BUS
5. Nauwkeurigheid: Herhaalpositioneringsnauwkeurigheid ≤0.2%
6. Afstelling: Enkele knop auto-afstellingsfunctie
7. Bedieningsmodus: Handmatige/Automatische bediening
8. Lekdichtheidsdiagnose Functie
9. Display: twee-sectie Licht Kleur open: Groen/Rood, Dicht: rood/Groen
10. Slagbereik: 0-180 graden
SPECIFICATIE
| Productnaam |
Intelligente kleppositieregelaar |
| Medium |
Gesmeerde perslucht, inerte gassen |
| Max. Werktemperatuur |
70℃ |
| Werkdruk |
1.5 bar - 7 bar (22PSI tot 102PSI) |
| Connector |
G1/8" |
| Beschermingsniveau |
IP67 |
| Luchtstroom |
200NL |
| Eigenschap |

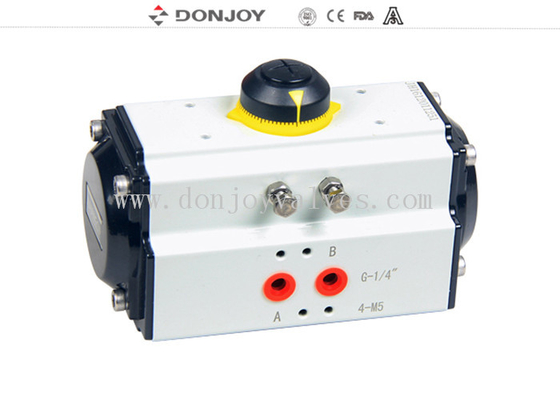

Pneumatische actuator met dubbele werking |
| Structuur |
Kan met positiesensor |
| Slag |
180 graden |
| Max. C - TOP eenheden |
31 C - TOP eenheden |
| Aansluitkabel |
2m |
| AS-I BUS |
max. lengte: 1m |
Toepassingen
C - TOP is een pneumatische controller die is ontworpen om een optimale regelklep te garanderen.
Het is compatibel met de meeste PLC automatische systemen. In de voedingsmiddelen-, dranken- en farmaceutische industrie,
kan het worden geïnstalleerd op alle soorten pneumatische kleppen, zoals mengselbestendige kleppen, vlinderkleppen, kogelkleppen, diafragmakleppen, omkeerkleppen en globe-kleppen etc.
Ontwerp en kenmerken
Eenvoudig, snel en economisch sensoren aansluiten met magneetventiel (actuator) via AS - I BUS mastering.
Omdat kabels aanzienlijk worden verminderd, worden installatie en opstarten handiger.
Bovendien wordt de opstarttijd verkort en kunnen enkele verborgen problemen bij de installatie worden vermeden. Onderdelen zijn hetzelfde als de standaard C - TOP. Het enige gewijzigde onderdeel is de ingebouwde kaart, AS - I isolatie vervangingsconnector en de kabelconnector zelf.
C - TOP Klep besturingseenheid - - 2014
Verplaatsingsregulerende versie
|
Model
|
Sensor
|
Magneetventiel |
Voeding
|
Aansluiting
|
Opmerkingen
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Kabelaansluiting
|
Enkelwerkend
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Kabelaansluiting
|
Dubbelwerkend
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Kabelaansluiting
|
Drie effecten (mengselbestendige klep)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Enkelwerkend
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Dubbelwerkend
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Drie effecten (mengselbestendige klep)
|
Mechanische regulerende versie
|
Model
|
Sensor
|
Magneetventiel |
Voeding
|
Aansluiting
|
Opmerkingen
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Kabelaansluiting
|
Enkelwerkend
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Kabelaansluiting
|
Enkelwerkend
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Kabelaansluiting
|
Dubbelwerkend
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Kabelaansluiting
|
Drie effecten (mengselbestendige klep)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Enkelwerkend
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Enkelwerkend
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Dubbelwerkend
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Drie effecten (mengselbestendige klep)
|
