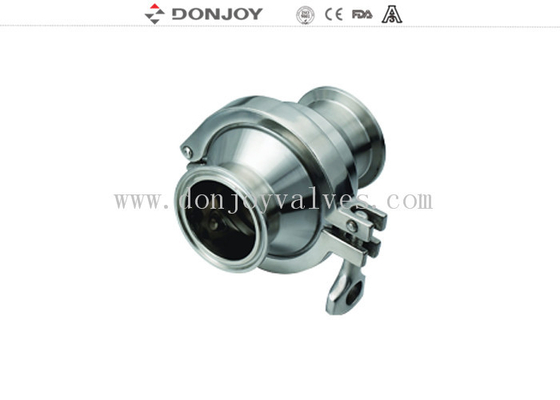

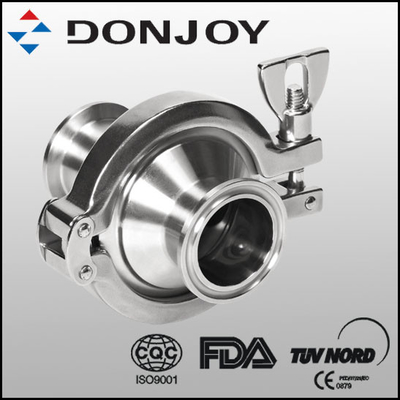

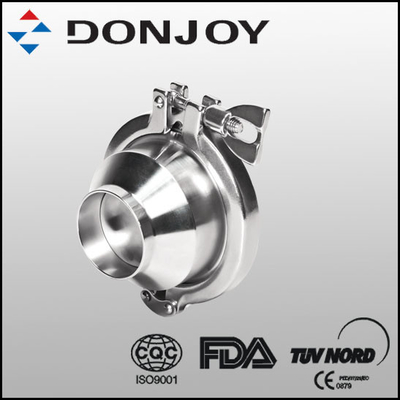

SS304 High Performance Hydraulische Terugslagkleppen voor het Voorkomen van Leidinghamers
Snelle details:
Hydraulische Terugslagkleppen
Type: Geklemd, schroefdraad, Gelast
Maat: Op verzoek van de klant
Specificatie
| Productnaam: |
SS304 Geklemde Terugslagklep, Niet-retentie klep met schroefdraad, voorkomt leidinghamers |
| Materiaal Klephuis: |
SS304 of SS316L |
| Afdichtingsmateriaal: |
EPDM |
| Max. Werkdruk: |
10 Bar |
| Openingsdruk: |
0.1-0.3 bar |
| Max. Werktemperatuur: |
120 graden C |
| Beschikbare maat: |
1"-4", DN10-DN100 |
| Beschikbare aansluiting: |
Schroefdraad, Las, Klem |
| Beschikbare standaard: |
DIN, SMS, 3A |
| Certificaat: |
FDA, CE |
Technische Informatie
• Een sanitaire terugslagklep kan variëren in grootte van 1/2″ tot 4″.
• De eindverbinding kan worden gestomplast, sanitair tri-geklemd, met schroefdraad of andere op verzoek.
• De maximale werkdruk is 10 bar (145 psi)
• Kleppen zijn beschikbaar voor de volgende kraakdrukken:
4.35 psi (0.3 bar) voor DN25
2.9 psi (0.2 bar) voor DN32-40
1.45 psi (0.1 bar) voor DN50-100
• De temperaturen waarbij de kleppen functioneren, afhankelijk van het materiaal, variëren van:
EPDM 14°F tot 248°F (-10℃ tot 120℃)
SILICONE -22°F tot 356°F (-30℃ tot 180℃)
VITON (FPM) 23°F tot 356°F (-5℃ tot 220℃)
Teflon (PTFE) -4°F tot +482°F (-20℃ tot 250℃)
• De oppervlakteafwerking kan Ra 32μin (0.8μm) zijn als standaard, of beter op verzoek.
Toepassingen:
1. Een terugslagklep is een klep die voorkomt dat de vloeistof terugstroomt en ervoor zorgt dat deze slechts in één richting stroomt.
2. Het kan worden gebruikt om te voorkomen dat de stroom terugkeert en leidinghamers te voorkomen
3. Het wordt gebruikt in de voedselverwerkende industrie, dranken, wijn, olie, cosmetica, farmaceutische en chemische industrie.
Dingen om in gedachten te houden bij het installeren van een sanitaire terugslagklep
Sanitaire terugslagkleppen kunnen horizontaal of verticaal worden geïnstalleerd. De volgende specificaties moeten echter worden gevolgd voor kogel- en schijfkleppen:
– Kogelterugslagklep –
In een verticale opstelling moet het product van onder naar boven stromen, zodat de zwaartekracht de kogel in en uit de zitting kan duwen.
In een horizontale opstelling moet het gebogen gedeelte van de klep rechtop staan en 90 graden ten opzichte van de pijp. Dit zorgt ervoor dat de klep vrij afvoert en de kogel goed zit.
– Schijfterugslagklep –
Schijfterugslagkleppen zijn niet vrij afvoerend in een verticale opstelling. Daarom moeten ze, om vrij afvoerend te zijn, in een horizontale positie staan.
Tekening
Certificaat
Donjoy produceert producten gecertificeerd door 3A, CE, FDA enzovoort, volgens GMP, EHEDG standaard. De productie handhaaft strikt het ISO9001-2008 managementsysteem.
Tag: Eenwegklep, Veerklep, Niet-retentie klep
